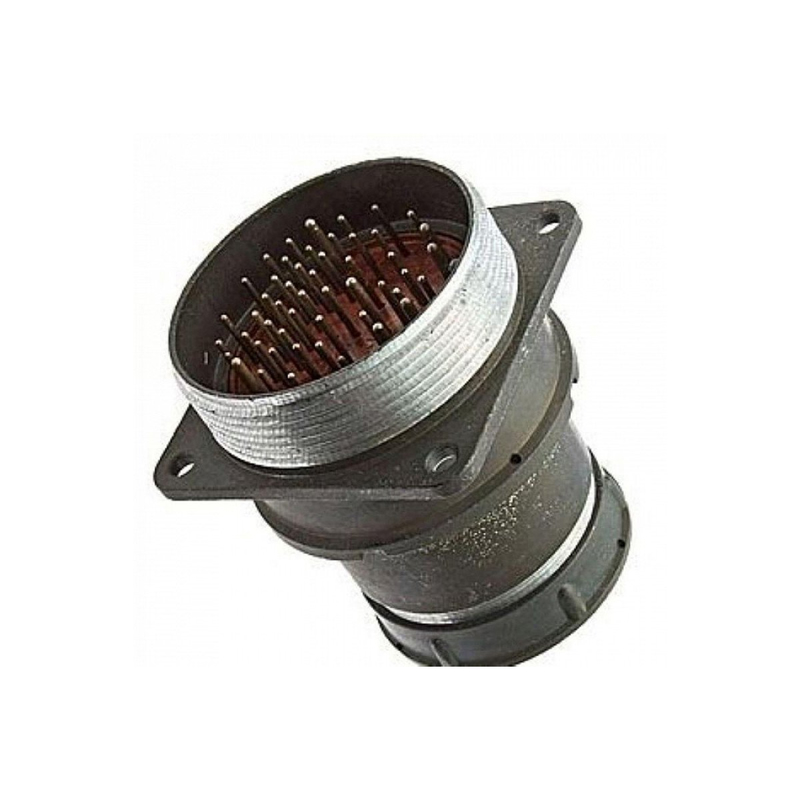

2РМТ42БПН50Г2В1В «ОС» — это низкочастотный цилиндрический разъём типа 2РМТ, обычно в виде приборной розетки с резьбовым сочленением и одношпоночной поляризацией. Он предназначен для работы в цепях постоянного и переменного тока, часто применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Что означает обозначение

• 2РМТ — серия цилиндрических низкочастотных соединителей.

• 42 — посадочный диаметр корпуса 42 мм.

• БПН — вариант исполнения корпуса и присоединения; в описаниях встречается как приборная розетка с прямым патрубком.

• 50 — количество контактов, то есть 50-контактное исполнение.

• Г2 — исполнение по условному обозначению, связанное с вариантом корпуса/контактной части в конкретной серии.

• В1В — климатическое и конструктивное исполнение, допускающее всеклиматическое применение.

• «ОС» — категория качества/особое исполнение; в каталогах рядом с этой маркировкой указывают, что изделие относится к версии с приёмкой «ОС».

Основные свойства

Разъём рассчитан на напряжение до 560–700 В в зависимости от источника и исполнения, а токовая нагрузка на одиночный контакт обычно указывается как 4 А для контакта 1 мм и 8 А для контакта 1,5 мм. Суммарная токовая нагрузка на соединитель в каталогах приводится до 190 А. Сопротивление изоляции указывается не менее 1000–5000 МОм, а число циклов сочленения/расчленения — 500.

Условия работы

Для этого соединителя типичен температурный диапазон от -60 до +100 °C, а для некоторых исполнений также указывают смену температур до -60…+150 °C. Изделие относят к всеклиматическому исполнению, рассчитанному на внутренний монтаж. Минимальная наработка обычно составляет 5000 часов, а срок сохраняемости — 25 лет.

Практическое применение

Такой разъём используют там, где нужен надёжный многоконтактный соединитель с резьбовой фиксацией: в аппаратуре управления, измерительной технике, радиотехнических блоках и других промышленных устройствах. Его выбирают, когда важны механическая прочность, стабильный контакт и работа в широком диапазоне климатических условий.

На что обратить внимание

Перед заменой или подбором аналога важно проверить число контактов, тип корпуса, покрытие контактов и вариант приёмки, потому что у 2РМТ даже близкие обозначения могут отличаться по исполнению. Также стоит сверить тип монтажа и совместимость ответной части, так как серия включает кабельные и приборные вилки и розетки.
