2РМТ42БПН50Г2В1В «5» — это электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения, применяемый в радиоэлектронной и радиотехнической аппаратуре как универсальный разъем общего назначения.

Описание

Это приборная блочная розетка с резьбовым сочленением, одношпоночной поляризацией корпусов и прямым патрубком с гайкой для неэкранированного кабеля.
Контакты извлекаемые, метод монтажа — обжимка, покрытие — серебро (индекс «В»), теплостойкость до 100 °С (индекс «1»), всеклиматическое исполнение «В».
Приемка «5» соответствует техническим условиям ГЕ0.364.126 ТУ.

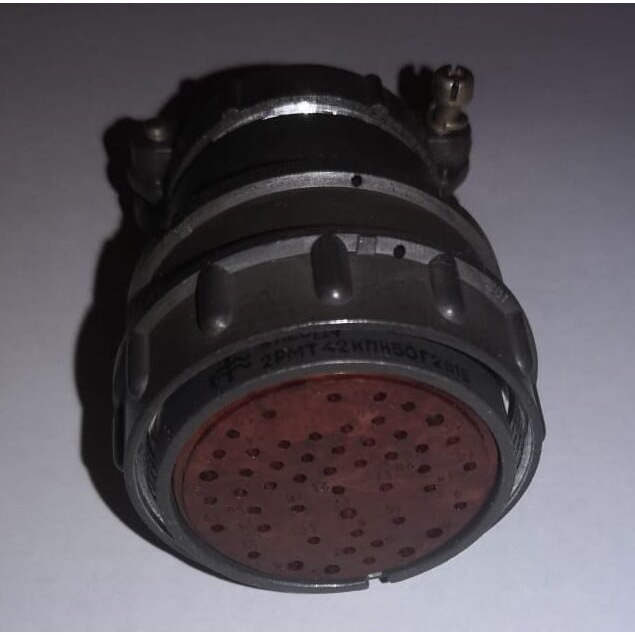

На изображении показан типичный вид разъема серии 2РМТ с множеством контактов, аналогичный модели 2РМТ42БПН50Г2В1В.

Технические характеристики

Соединитель рассчитан на 50 контактов (43 диаметром 1 мм и 7 диаметром 1,5 мм).
Максимальное рабочее напряжение — 560–700 В (амплитудное), ток на контакт — до 4 А (для 1 мм) или 8 А (для 1,5 мм), суммарный ток — до 190 А.
Рабочий диапазон температур: от -60 до +100 °С, смена температур до +150–180 °С; вибрация до 1000 Гц с ускорением 490 м/с² (50 g), многократные удары до 1000 м/с² (100 g), линейные нагрузки до 2000 м/с² (200 g).

Надежность

Минимальная наработка — 5000 часов при 500 сочленениях-расчленениях, сопротивление контактов — до 5 мОм, изоляции — не менее 1000–5000 МОм, емкость между контактами — до 6 пФ.
Срок сохраняемости — 25 лет, работает при пониженном давлении до 133,37·10^{-12} Па и повышенном до 50,6·10^4 Па.
