2РМТ42БПН50Г2В1В «5» — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель общего назначения, применяемый в радиоэлектронной и радиотехнической аппаратуре.

Описание

Это розетка приборная (блочная) с прямым патрубком и гайкой для неэкранированного кабеля, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).
Сочленение резьбовое, поляризация корпусов — одношпоночная, контакты извлекаемые с монтажом методом обжимки.
Климатическое исполнение — всеклиматическое В (или В2.1), приёмка по ТУ «5» (ГЕ0.364.126 ТУ), покрытие контактов — серебро (Г2) или золото.

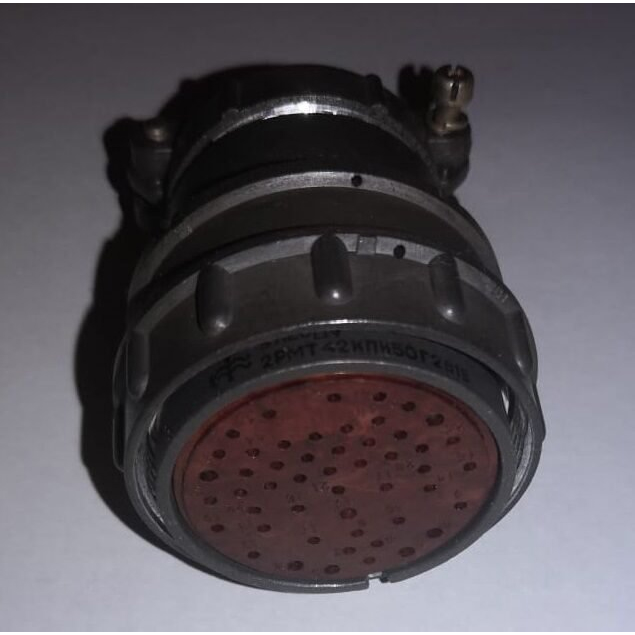

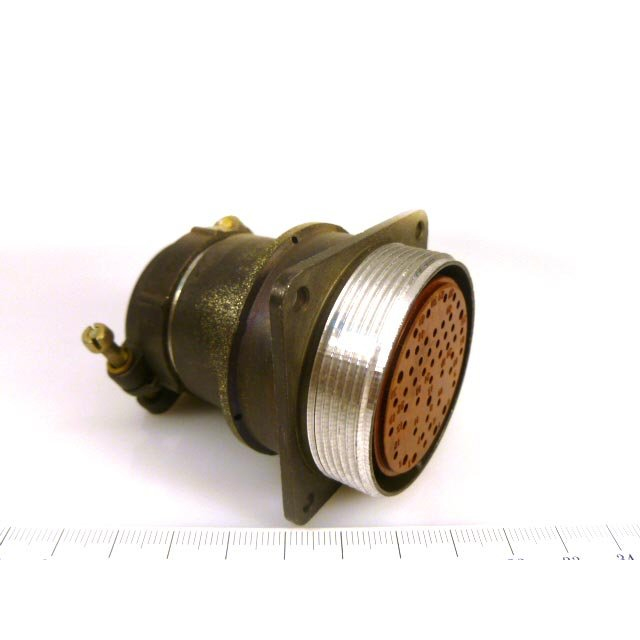

Изображение показывает типичный вид разъёма серии 2РМТ с множеством контактов и техническими маркировками.

Технические характеристики

Соединитель имеет 50 контактов (в основном диаметром 1 мм, некоторые 1,5 мм), максимальное рабочее напряжение — 560/700 В (амплитудное).
Токовая нагрузка: на одиночный контакт — до 4 А (1 мм) или 8 А (1,5 мм), суммарная — до 190 А; сопротивление контакта — до 5 мОм, изоляции — не менее 5000 МОм.
Выдерживает вибрацию (1–1000 Гц, 490 м/с²), удары (до 5000 м/с² одиночные), линейные нагрузки (2000 м/с²), температуру от -60 до +100 °С (смена до +150/+180 °С), пониженное давление до 10⁻¹² мм рт. ст.

Надёжность

Минимальная наработка — 5000 часов при 500 сочленениях-расчленениях, срок сохраняемости — 25 лет.
Усилие расчленения — до 539,6 Н, ёмкость между контактами — не более 6 пФ.
