Назначение и область применения соединителя 2РМТ42БПН50Г2В1В

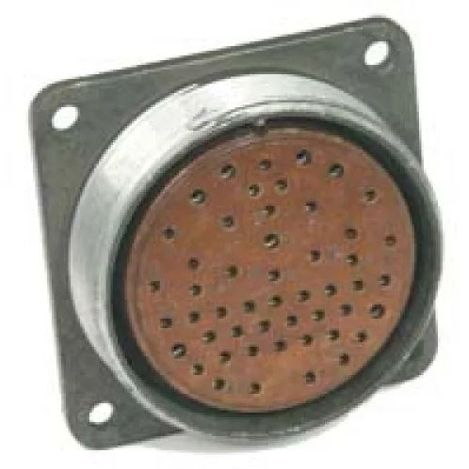

Электрический низкочастотный цилиндрический соединитель 2РМТ42БПН50Г2В1В представляет собой блочную приборную розетку с резьбовым соединением и одношпоночной поляризацией корпусов. Устройство относится к категории негерметичных тропикоустойчивых соединителей общего назначения и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Изделие широко применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с высокой устойчивостью к внешним воздействиям. Конструкция предусматривает использование кабельных и приборных частей без патрубков, а также с прямыми или угловыми патрубками, что обеспечивает гибкость при компоновке оборудования. Соединитель рассчитан на 50 контактов, что позволяет обслуживать многоканальные схемы и сложные электронные узлы.

Благодаря тропикоустойчивому исполнению и всеклиматическому варианту В (или В2.1 по ГОСТ 15150-69), разъём может эксплуатироваться в условиях повышенной влажности, резких перепадов температур и пониженного атмосферного давления вплоть до 133,37 на 10 в минус двенадцатой степени Па. Это делает его востребованным в составе бортовой, промышленной и измерительной аппаратуры, работающей в сложных климатических зонах.

Технические параметры и конструктивные особенности

Соединитель 2РМТ42БПН50Г2В1В оснащён извлекаемыми контактами с методом монтажа обжимкой или пайкой. Максимальный ток на одиночный контакт составляет 4 А при диаметре контакта 1 мм и 8 А при диаметре 1,5 мм. Контактные поверхности имеют серебряное покрытие (исполнение Г2), что обеспечивает стабильное переходное сопротивление и защиту от окисления. Возможно также исполнение с золотым покрытием контактов.

Корпус розетки выполнен по блочной приборной схеме, что предполагает установку на панель или шасси аппаратуры. Резьбовое соединение частей обеспечивает плотную фиксацию и исключает самопроизвольное расчленение под воздействием вибрации. Одношпоночная поляризация корпусов гарантирует однозначное взаимное положение вилки и розетки, предотвращая ошибки при подключении.

Механическая и климатическая стойкость

Изделие сохраняет работоспособность при следующих внешних воздействиях:

• рабочая температура от минус 60 до плюс 100 градусов Цельсия;
• кратковременная смена температур до плюс 150 или плюс 180 градусов Цельсия;
• вибрационные нагрузки до 1000 Гц с ускорением 490 метров на секунду в квадрате (50 g);
• одиночные ударные нагрузки до 5000 метров на секунду в квадрате (500 g);
• пониженное атмосферное давление до 133,37 на 10 в минус двенадцатой степени Па.

Минимальная наработка соединителя составляет 5000 часов при 500 сочленениях-расчленениях, что подтверждает его высокую механическую износостойкость. Срок сохраняемости изделия — 25 лет, что позволяет формировать долгосрочные складские резервы и использовать разъём в аппаратуре с длительным жизненным циклом.

Сведения об артикуле и категории

Артикул товара в системе учёта — 4211. Изделие относится к категории соединителей серии 2РМТ, объединяющей цилиндрические низкочастотные разъёмы общего применения с резьбовым способом сочленения. Обозначение 2РМТ42БПН50Г2В1В полностью отражает конструктивные и эксплуатационные признаки: блочное приборное исполнение, 50 контактов, серебряное покрытие, всеклиматическое тропикоустойчивое исполнение.

Соединитель поставляется как самостоятельное комплектующее изделие. Производитель в исходных данных не указан. Гарантийные обязательства и комплектность поставки устанавливаются согласно условиям конкретного поставщика и нормативной документации на серию 2РМТ. Изделие предназначено для применения в составе радиоэлектронной аппаратуры производственно-технического назначения и не относится к товарам бытового применения.
