Назначение соединителя 2РМТ42БПН50Г2В1В

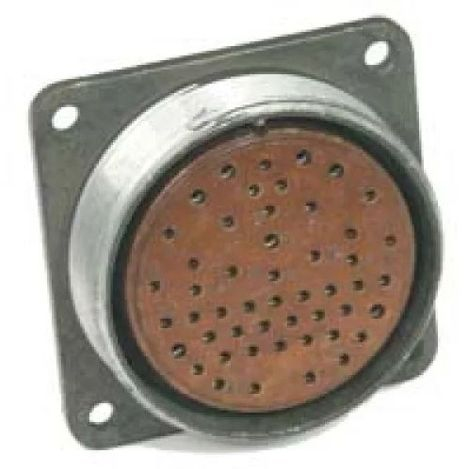

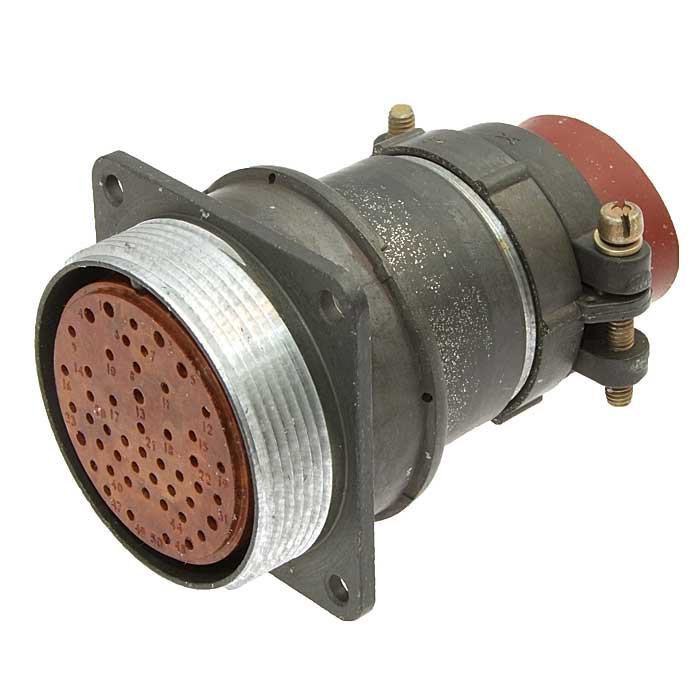

Соединитель 2РМТ42БПН50Г2В1В относится к категории цилиндрических низкочастотных электрических соединителей серии 2РМТ. Изделие представляет собой блочную розетку с прямым патрубком и гайкой, предназначенную для монтажа на панель или корпус оборудования. Основная область применения — коммутация электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на работу в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленной автоматики и систем связи.

Тропикоустойчивое исполнение позволяет использовать соединитель в условиях повышенной влажности и воздействия агрессивных факторов окружающей среды. Блочный тип корпуса обеспечивает надёжное крепление и удобство подключения при стационарном монтаже. Патрубок с гайкой рассчитан на неэкранированный кабель, что упрощает монтаж и сокращает требования к оконечной заделке проводников.

Подтверждённые технические особенности

Соединитель оснащён 50 контактами двух типоразмеров: диаметром 1 мм и 1,5 мм. Контактные поверхности покрыты серебром, что обеспечивает стабильно низкое переходное сопротивление и высокую электрическую проводимость в течение всего срока службы. Такое покрытие особенно важно при коммутации слаботочных сигнальных цепей и цепей с умеренными токовыми нагрузками.

Электрические параметры изделия подтверждаются следующими характеристиками:

• токовая нагрузка на контакт диаметром 1 мм: до 5–8 А (по отдельным источникам — до 4 А);
• токовая нагрузка на контакт диаметром 1,5 мм: до 7–15 А (по отдельным источникам — до 8 А);
• суммарная токовая нагрузка на соединитель: до 190 А;
• максимальное рабочее напряжение: до 560 В или 700 В;
• сопротивление контактов диаметром 1 мм: не более 5 мОм;
• сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм;
• сопротивление изоляции: не менее 1000 МОм (по отдельным источникам — не менее 5000 МОм).

Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате. Ударная стойкость подтверждена для одиночных ударов с ускорением до 5000 метров на секунду в квадрате и многократных ударов с ускорением до 1000 метров на секунду в квадрате.

Ресурс и надёжность

Минимальная наработка соединителя составляет 1000 часов, по отдельным источникам — до 5000 часов. Количество циклов сочленения-расчленения достигает 500, что обеспечивает достаточный эксплуатационный ресурс при многократном подключении и отключении ответной части. Изделие пригодно для длительного хранения без потери заявленных характеристик.

Применение и монтаж

Блочная розетка с прямым патрубком подходит для аппаратуры, где требуется надёжное резьбовое крепление к корпусу или монтажной панели. Прямой выход патрубка упрощает разводку кабеля внутри прибора и позволяет компактно размещать соединитель в ограниченном пространстве. Наличие гайки обеспечивает герметичное и механически прочное соединение с кабельной оболочкой.

Соединитель применяется в схемах, где важны помехоустойчивость и стабильность контактных соединений: в контрольно-измерительной технике, лабораторном оборудовании, системах телеметрии и промышленных контроллерах. Тропикоустойчивое исполнение допускает эксплуатацию в регионах с жарким и влажным климатом, а также на объектах с нестабильными условиями окружающей среды.

Приёмка изделия соответствует категории «5», что подтверждает проведение полного цикла заводских испытаний и контроль качества в соответствии с установленными требованиями к серии 2РМТ. Соединитель поставляется как самостоятельное изделие, готовое к установке в аппаратуру заказчика.
