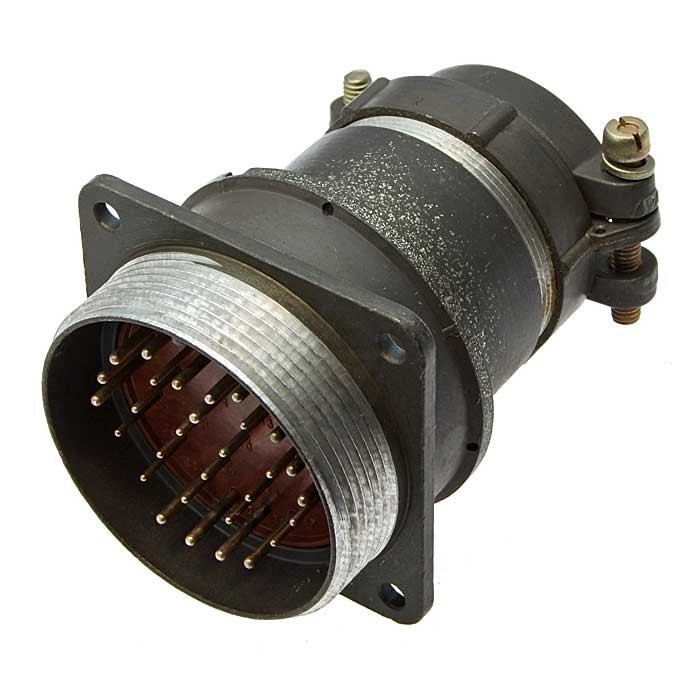

Назначение соединителя 2РМТ42БПН30Ш2В1В «5»

Цилиндрический низкочастотный соединитель 2РМТ42БПН30Ш2В1В «5» предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМТ и применяется в составе электро- и радиоаппаратуры как специального, так и общего назначения. Конструкция рассчитана на работу в условиях всеклиматического исполнения и сохраняет работоспособность при температуре до плюс 100 градусов Цельсия.

Соединитель выполнен в блочном приборном корпусе с прямым патрубком и гайкой, ориентированным на подключение неэкранированного кабеля. Резьбовое сочленение обеспечивает надежную фиксацию ответных частей, а одношпоночная поляризация корпусов исключает неправильное соединение. Изделие является негерметичным и тропикоустойчивым, что расширяет область его применения в аппаратуре, эксплуатируемой в различных климатических зонах.

Подтвержденные особенности и технические параметры

Соединитель 2РМТ42БПН30Ш2В1В «5» оснащен 30 контактами двух типоразмеров: диаметром 1 мм и 1,5 мм. Контактные элементы имеют серебряное покрытие, обеспечивающее стабильное электрическое соединение и устойчивость к окислению. Токовая нагрузка на одиночный контакт составляет до 4,5 А для контактов диаметром 1 мм и до 7 А для контактов диаметром 1,5 мм. Рабочее напряжение в зависимости от типономинала достигает 560 В или 700 В.

Электрическая прочность изоляции подтверждена следующими значениями:

• при максимальном рабочем напряжении 560 В — 1850 В;
• при максимальном рабочем напряжении 700 В — 2300 В.

Усилие расчленения не превышает 343,4 Н (35 кгс). Минимальная наработка изделия составляет 5000 часов. Допустимое количество сочленений-расчленений достигает 500 циклов, что подтверждает механическую надежность конструкции при многократном использовании.

Применение и эксплуатационные возможности

Соединитель 2РМТ42БПН30Ш2В1В «5» используется для соединения и разъединения электрических цепей в приборах и устройствах, требующих надежного разъемного контакта с резьбовой фиксацией. Благодаря количеству контактов 30 и сочетанию контактов разных диаметров изделие подходит для схем, где необходима одновременная передача силовых и сигнальных цепей.

Приемка «5» указывает на проведение контроля в соответствии с установленными требованиями для данной категории продукции. Всеклиматическое исполнение позволяет эксплуатировать соединитель в условиях повышенной влажности и значительных перепадов температур. Тропикоустойчивость обеспечивает дополнительную защиту от воздействия плесневых грибков и влажного тропического климата.

Блочная конструкция корпуса удобна для монтажа на панелях и шасси аппаратуры. Прямой патрубок с гайкой обеспечивает надежную фиксацию кабельного ввода и предотвращает повреждение мест пайки или обжима контактов при механических воздействиях. Соединитель применяется в системах управления, измерительных комплексах, связном оборудовании и других устройствах, работающих на частотах до 3 МГц.

Ключевые характеристики изделия

• Тип: цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель
• Количество контактов: 30
• Диаметр контактов: 1 мм и 1,5 мм
• Покрытие контактов: серебро
• Сочленение: резьбовое
• Поляризация корпусов: одношпоночная
• Теплостойкость: до плюс 100 градусов Цельсия
• Минимальная наработка: 5000 часов
• Количество сочленений-расчленений: 500
