Назначение и область применения

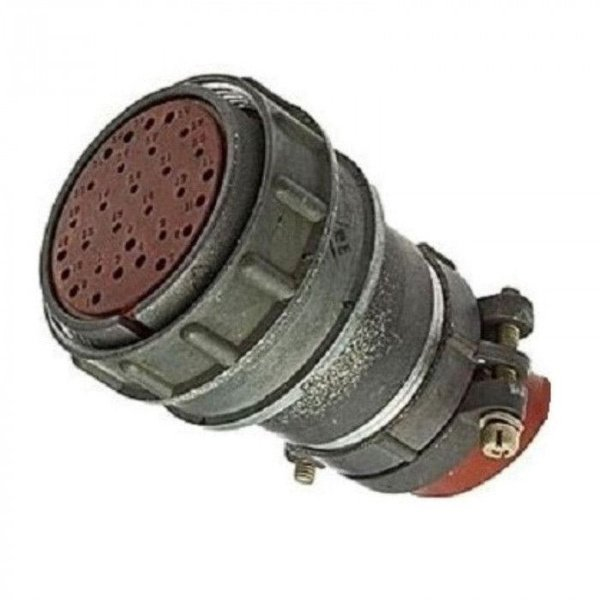

Соединитель 2РМТ42БПН30Г2В1В «5» представляет собой всеклиматическую блочную (приборную) розетку цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция ориентирована на установку в корпуса приборов и блоков радиоэлектронной аппаратуры, где требуется надёжное разъёмное сочленение с ответной вилочной частью.

Благодаря всеклиматическому исполнению В2.1 по ГОСТ 15150-69 соединитель может применяться в аппаратуре, эксплуатируемой в сложных условиях окружающей среды: при значительных перепадах температур, повышенной влажности, воздействии инея, росы, соляного тумана, солнечного излучения, озона и плесневых грибов. Это делает изделие востребованным в промышленной электронике, измерительной технике, системах связи и ином оборудовании, к которому предъявляются повышенные требования по стойкости к внешним воздействующим факторам.

Подтверждённые технические особенности

Условное обозначение 2РМТ42БПН30Г2В1В расшифровывается следующим образом:

• 2РМТ — тип соединителя;
• 42 — условный размер (посадочный диаметр корпуса);
• Б — блочный (приборный) тип корпуса без резьбы;
• П — прямой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 30 — количество контактов;
• Г — розетка (гнездо);
• 2 — сочетание контактов диаметром 1 мм и 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до +100°С;
• В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Токовая нагрузка составляет 4,5 А на контакт диаметром 1 мм и 9 А на контакт диаметром 1,5 мм. Максимальная суммарная нагрузка на соединитель достигает 168 А. Рабочее напряжение для контактов 1 мм — до 700 В, для контактов 1,5 мм — до 560 В. Испытательное напряжение составляет до 2300 В для контактов 1 мм и до 1850 В для контактов 1,5 мм.

Сопротивление контактов не превышает 5 мОм для контактов диаметром 1 мм и 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции — не менее 5000 МОм. Ёмкость между контактами не превышает 6 пФ. Усилие извлечения контакта лежит в диапазоне от 0,7 Н до 3,92 Н для контактов диаметром 1,5 мм.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в температурном диапазоне от -60°C до +100°C, при этом допускается смена температур до +180°C. Изделие рассчитано на эксплуатацию при относительной влажности до 98% и температуре +35°C. Диапазон допустимого атмосферного давления — от 133,32×10⁻¹² Па до 506 кПа. Конструкция выдерживает линейное ускорение до 2000 м/с².

Сочленение с ответной частью — резьбовое, поляризация одношпоночная. Длина патрубка составляет 67,5 мм. Изделие устойчиво к влажному теплу, инею, росе, соляному туману, солнечному излучению, озону и плесени. Заявленные показатели надёжности включают:

• срок сохраняемости — 15 лет при γ=99,5%;
• наработка — 1000 часов;
• количество сочленений-расчленений — 500 циклов.

Производство и варианты исполнения

Соединители серии 2РМТ, включая модификацию 2РМТ42БПН30Г2В1В, выпускаются по техническим условиям ТУ ГЭ0.364.126 (АШДК.434410.062ТУ) на российских заводах электротехники. Производство ведётся с 2015 года, данные о выпуске доступны вплоть до 2026 года. Изделие может поставляться в вариантах приёмки ОТК (отдел технического контроля), ОС (особо стойкие), ПЗ (приёмка заказчика) и ВП (военная приёмка).

Данная позиция с обозначением «5» относится к категории 2РМТ и имеет артикул 4202. Год выпуска — 2026. Соединитель поставляется как розетка блочного типа с прямым патрубком и гайкой под неэкранированный кабель, что обеспечивает удобство монтажа в приборные корпуса и подключения кабельных сборок со стороны ответной части.
