Назначение и область применения

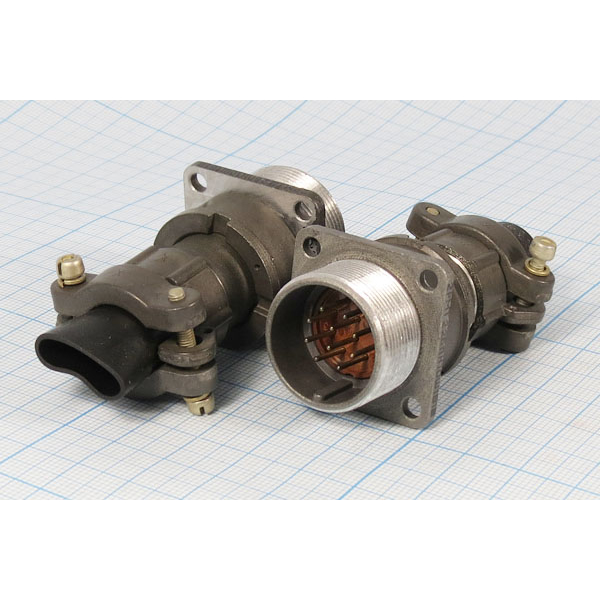

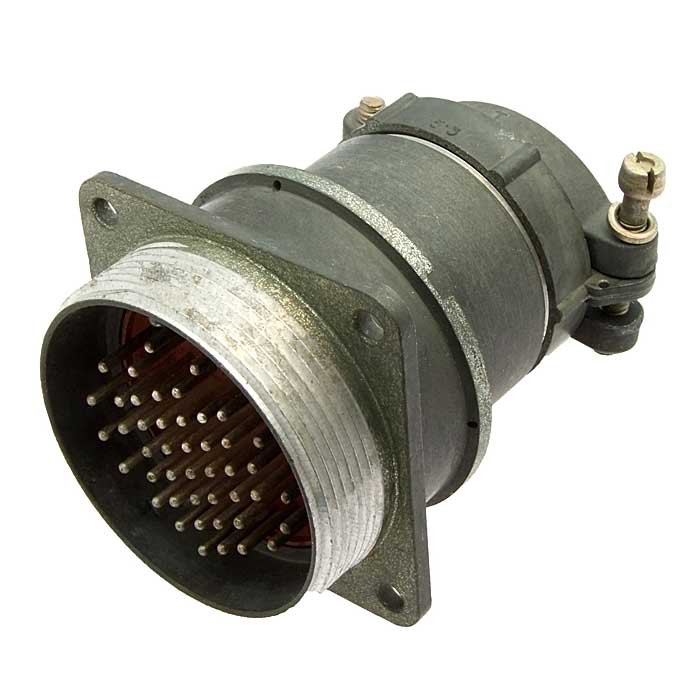

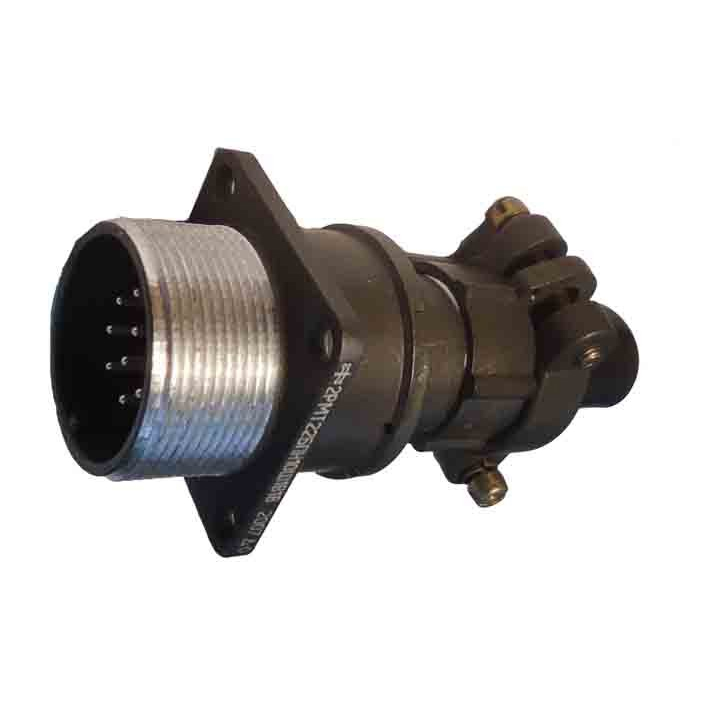

Цилиндрический низкочастотный соединитель 2РМТ42БПН0Ш2В1В «5» серии 2РМТ представляет собой блочный приборный разъём вилочного типа, предназначенный для коммутации электрических цепей переменного и постоянного тока. Изделие выполнено в негерметичном тропикоустойчивом всеклиматическом исполнении и рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов, промышленного оборудования и систем связи.

Соединитель обеспечивает надёжное разъёмное контактное соединение при внутреннем монтаже методом пайки или объёмной сборки. Резьбовое сочленение ответных частей гарантирует стабильность контакта в условиях вибрационных и ударных нагрузок, а наличие экранирования позволяет применять разъём в цепях, чувствительных к электромагнитным помехам. Приёмка «5» подтверждает соответствие изделия установленным техническим требованиям и приемочному контролю.

Технические параметры и конструктивные особенности

Разъём имеет диаметр корпуса 42 мм и относится к категории 2РМТ. Контактные поверхности покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик в течение всего срока службы. Теплостойкость изделия достигает 100 градусов Цельсия, при этом рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, что позволяет эксплуатировать соединитель в условиях как сильного холода, так и повышенного теплового воздействия.

Электрические и механические характеристики

• Максимальное рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Усилие расчленения — до 343 Н.
• Ресурс — 500 сочленений.
• Срок хранения — 15 лет.

Соединитель выдерживает синусоидальную вибрацию с частотой до 5000 Гц при ускорении 490 метров на секунду в квадрате и механические удары с ускорением до 5000 метров на секунду в квадрате. Диапазон допустимого атмосферного давления — от 10 в минус двенадцатой степени паскалей до 506 килопаскалей, что подтверждает пригодность изделия для работы в условиях глубокого вакуума и на высотах с пониженным давлением.

Устойчивость к внешним воздействиям и условия эксплуатации

Тропикоустойчивое исполнение позволяет использовать соединитель в условиях повышенной влажности — до 98 процентов при температуре плюс 40 градусов Цельсия. Всеклиматическое исполнение расширяет область применения изделия на регионы с различными климатическими зонами, включая районы с резкими перепадами температур и высокой влажностью воздуха.

Комбинация контактов 0Ш2 определяет специфическую конфигурацию данной модификации. Блочное приборное исполнение вилки обеспечивает удобство установки на панели и корпуса оборудования, а внутренний монтаж методом пайки или объёмной сборки даёт возможность выбора технологии подключения в зависимости от производственных условий и требований конкретного устройства.

Изделие подходит для длительной эксплуатации в составе аппаратуры, где предъявляются повышенные требования к надёжности разъёмных соединений, устойчивости к вибрациям и сохранению электрических параметров в течение продолжительного срока. Подтверждённые характеристики по допустимому напряжению, сопротивлению изоляции и ресурсу сочленений делают разъём востребованным компонентом при разработке и модернизации электронной техники различного назначения.
