Назначение и область применения

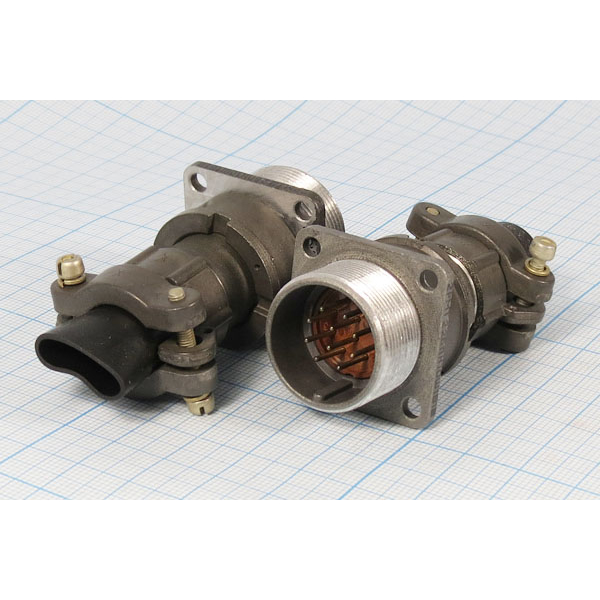

Цилиндрический низкочастотный соединитель 2РМТ42БПН0Ш2В1 «5» предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 кГц. Устройство относится к серии 2РМТ и выполнено в тропикоустойчивом исполнении, что допускает его эксплуатацию в условиях повышенной влажности, воздействия инея, озона, плесневых грибов, а также при значительных перепадах температур. Соединитель ориентирован на применение внутри приборов, блоков и шкафов управления, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Изделие востребовано в авиационной, судовой и промышленной аппаратуре, а также в контрольно-измерительном оборудовании. Блочная конструкция корпуса позволяет монтировать вилку непосредственно на панель или шасси прибора, а прямой патрубок с гайкой обеспечивает удобный ввод неэкранированного кабеля. Соединитель сохраняет работоспособность при вибрационных и ударных нагрузках, поэтому подходит для подвижных объектов и оборудования, работающего в сложных механических условиях.

Конструктивные особенности и расшифровка обозначения

Корпус соединителя выполнен по блочной схеме с прямым патрубком и накидной гайкой. Резьбовая фиксация ответной части исключает самопроизвольное расчленение при тряске и вибрациях. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 подтверждает пригодность устройства к работе в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, при высокой относительной влажности и резкой смене климатических факторов.

Обозначение 2РМТ42БПН0Ш2В1 «5» содержит следующие элементы:

• 2РМТ — негерметичный тропикоустойчивый соединитель с резьбовым сочленением;
• 42 — условный размер корпуса, определяющий диаметр монтажной части;
• Б — блочное приборное исполнение корпуса;
• ПН — прямой патрубок с гайкой для неэкранированного кабеля;
• 0Ш — сочетание контактов, соответствующее вилочной части с определённой комбинацией диаметров;
• 2 — группа контактов;
• В1 — покрытие контактов серебром и всеклиматическое исполнение.

Контакты с серебряным покрытием обеспечивают стабильное переходное сопротивление и устойчивость к окислению. Монтаж контактов выполняется пайкой или объёмным способом, соединение относится к внутреннему монтажу приборов.

Электрические параметры

Соединитель рассчитан на работу с контактами двух диаметров — 1 мм и 1,5 мм. Электрические характеристики распределяются следующим образом:

• контакт диаметром 1 мм — токовая нагрузка от 4 до 4,5 А, рабочее напряжение 700 В, испытательное напряжение 2300 В;
• контакт диаметром 1,5 мм — токовая нагрузка от 8 до 9 А, рабочее напряжение 560 В, испытательное напряжение 1850 В;
• сопротивление изоляции для обоих типов контактов — не менее 5000 МОм.

Максимальная суммарная токовая нагрузка соединителя достигает 168 А при условии равномерного распределения тока по контактам. Высокое сопротивление изоляции позволяет использовать изделие в цепях с повышенными требованиями к утечкам, включая измерительные и слаботочные схемы.

Механическая прочность и надёжность

Соединитель выдерживает широкий спектр механических воздействий, что подтверждается следующими показателями:

• многократные механические удары с ускорением до 5000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате;
• синусоидальная вибрация в диапазоне от 1 до 5000 Гц;
• атмосферное давление от глубокого вакуума до 506 кПа;
• усилие расчленения не более 343 Н.

Ресурс изделия составляет 5000 часов наработки и 500 циклов сочленений-расчленений. Такие показатели обеспечивают длительную эксплуатацию соединителя в составе ответственной аппаратуры без необходимости частой замены. Комбинация тропикоустойчивого покрытия, серебряных контактов и усиленного корпуса делает устройство пригодным для применения в бортовых системах, судовом оборудовании и промышленных установках с жёсткими условиями среды.

Приёмка и исполнение

Изделие поставляется с приёмкой «5», что обозначает военную приёмку и подтверждает соответствие ужесточённым требованиям контроля качества. Данная категория приёмки предусматривает сплошную проверку геометрических размеров, электрических параметров, состояния покрытий и механической прочности с оформлением сопроводительной документации. Соединитель относится к категории комплектующих, предназначенных для аппаратуры ответственного назначения, где важна прослеживаемость и стабильность характеристик каждой единицы.
