Назначение и область применения

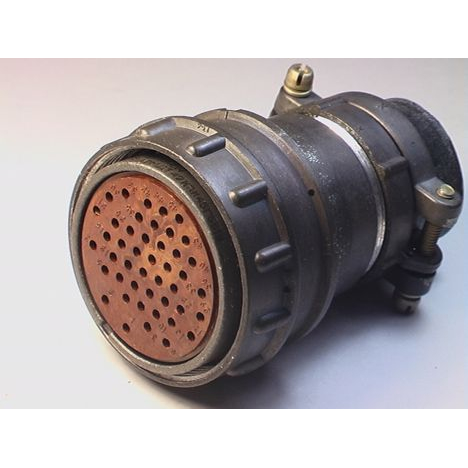

Цилиндрический низкочастотный электрический соединитель 2РМТ42БПН0Ш2А1 «5» тропикоустойчивого исполнения из серии 2РМТ предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие ориентировано на использование в промышленной электронике, включая системы рефрижерации и HVAC, где требуется стабильная передача силовых сигналов в условиях повышенной влажности, перепадов температур и механических воздействий.

Конструкция рассчитана на внутренний монтаж во всеклиматическом исполнении В2.1 по ГОСТ 15150-69. Соединитель сохраняет работоспособность при вибрационных нагрузках в диапазоне от 1 до 5000 Гц и выдерживает нагрев до 100 градусов Цельсия. Резьбовая фиксация корпуса и одношпоночная поляризация исключают неправильное сочленение вилки и розетки, что особенно важно при обслуживании оборудования в полевых условиях и на производственных объектах.

Приёмка «5» подтверждает прохождение изделием установленной процедуры контроля качества в соответствии с требованиями, предъявляемыми к продукции данного класса. Соединитель пригоден для применения в аппаратуре, где предъявляются повышенные требования к надёжности электрических контактов при длительной эксплуатации.

Конструктивные особенности

Соединитель 2РМТ42БПН0Ш2А1 «5» имеет блочный (приборный) корпус условного размера 42 мм с прямым патрубком для неэкранированного кабеля. Изделие выполнено в виде вилки и рассчитано приблизительно на 50 контактов с группировкой контактов 2 и без специального покрытия. Корпус обеспечивает надёжное сочленение ответных частей за счёт резьбового соединения, а поляризационный шпон предотвращает ошибочную установку.

Монтаж осуществляется объёмным способом или пайкой. Такое решение позволяет использовать соединитель как в серийном производстве, так и при ремонте и модернизации действующего оборудования. Конструкция адаптирована для подключения силовых цепей, где важны стабильность переходного сопротивления и устойчивость к длительным токовым нагрузкам.

Электрические параметры

Максимальная токовая нагрузка на одиночный контакт составляет от 4 до 4,5 А для контактов диаметром 1 мм и от 8 до 9 А для контактов диаметром 1,5 мм. Суммарная допустимая токовая нагрузка на соединитель достигает 190 А. Такие характеристики позволяют применять изделие в цепях питания и управления промышленного оборудования.

Максимальное рабочее напряжение составляет 700 В. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает надёжное разделение цепей и снижает риск утечек тока даже в условиях повышенной влажности, характерной для тропического климата и холодильных установок.

Ключевые параметры

• Серия: 2РМТ, тропикоустойчивое исполнение
• Тип корпуса: блочный (приборный), 42 мм
• Патрубок: прямой, для неэкранированного кабеля
• Вид изделия: вилка
• Количество контактов: около 50
• Диапазон частот: до 3 МГц
• Рабочее напряжение: до 700 В
• Суммарная токовая нагрузка: до 190 А
• Сопротивление изоляции: не менее 5000 МОм
• Монтаж: объёмный или пайкой
• Климатическое исполнение: В2.1 по ГОСТ 15150-69
• Вибрационная устойчивость: от 1 до 5000 Гц
• Теплостойкость: до 100 градусов Цельсия
• Приёмка: «5»

Эксплуатационные преимущества

Благодаря сочетанию тропикоустойчивого исполнения, высокой нагрузочной способности и устойчивости к вибрациям соединитель 2РМТ42БПН0Ш2А1 «5» подходит для применения в ответственном промышленном оборудовании. Использование в системах рефрижерации и HVAC обусловлено способностью изделия сохранять стабильные электрические характеристики при перепадах температур и воздействии конденсата.

Резьбовая фиксация обеспечивает плотное и надёжное соединение, исключающее самопроизвольное размыкание при механических нагрузках. Одношпоночная поляризация упрощает монтаж и снижает вероятность ошибок при подключении. Внутренний монтаж позволяет встраивать соединитель в корпуса приборов и шкафы управления, сохраняя компактность конструкции.

Приёмка «5» свидетельствует о соответствии изделия установленным техническим требованиям и допускает его применение в аппаратуре, где необходим подтверждённый уровень качества комплектующих.
