Назначение разъёма 2РМТ42БПЭ50Ш2В1В

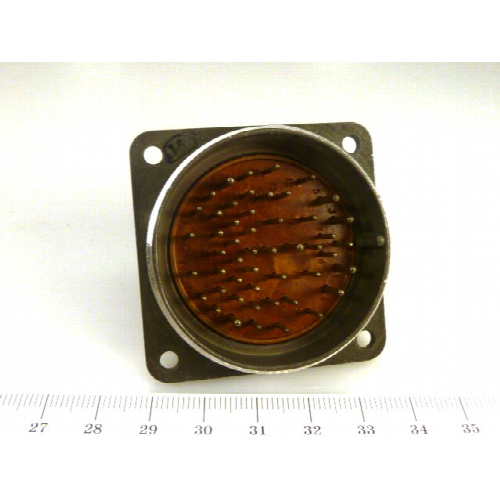

2РМТ42БПЭ50Ш2В1В — это цилиндрический низкочастотный электрический разъём производства АО «Завод Элекон». Изделие представляет собой блочную вилку с карболитовым изолятором и предназначено для надёжного соединения в электрических цепях. Разъём применяется там, где требуется передача сигналов и питания через многоконтактное сочленение с повышенными требованиями к механической прочности и стойкости к внешним воздействиям.

Артикул изделия — 50456. Товар относится к категории 2РМТ. Конструкция рассчитана на эксплуатацию в составе электрических цепей различного назначения, включая промышленное и специальное оборудование.

Подтверждённые особенности конструкции

Разъём имеет 50 контактов, разделённых по диаметру и токовой нагрузке:

• 43 контакта диаметром 1 мм с током до 4 А;
• 7 контактов диаметром 1,5 мм с током до 8 А;
• покрытие контактов — серебряное;
• материал контактов — латунь ЛС59-1;
• контакты извлекаемые, монтаж выполняется пайкой;
• поляризация одношпоночная.

Сочленение резьбовое. Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет серый. Габаритные размеры: диаметр 51 мм, высота 59 мм.

Технические характеристики и условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне условий:

• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• влажность — до 98 процентов;
• давление — от 10 в минус пятой степени до 300 кПа;
• климатическое исполнение — В2.1;
• вибрация — 1–5000 Гц при 50 g;
• удары — до 500 g;
• электрическая прочность — 2300 В;
• сопротивление изоляции — 5000 МОм;
• ресурс — 500 соединений-расчленений;
• наработка на отказ — до 175 000 часов при 80 градусах Цельсия.

Применение

Разъём 2РМТ42БПЭ50Ш2В1В применяется для пайки в составе электрических соединений, где необходима устойчивость к вибрации, ударам, перепадам давления и температуры. Благодаря извлекаемым контактам и одношпоночной поляризации обеспечивается правильность сочленения и возможность обслуживания.

Год выпуска, указанный в карточке товара, — 2017. Изготовитель — АО «Завод Элекон». Изделие востребовано в промышленной и специальной аппаратуре, где предъявляются повышенные требования к надёжности электрического соединения.
