Назначение соединителя

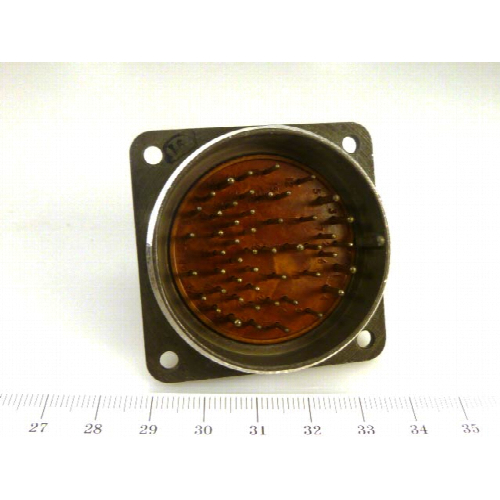

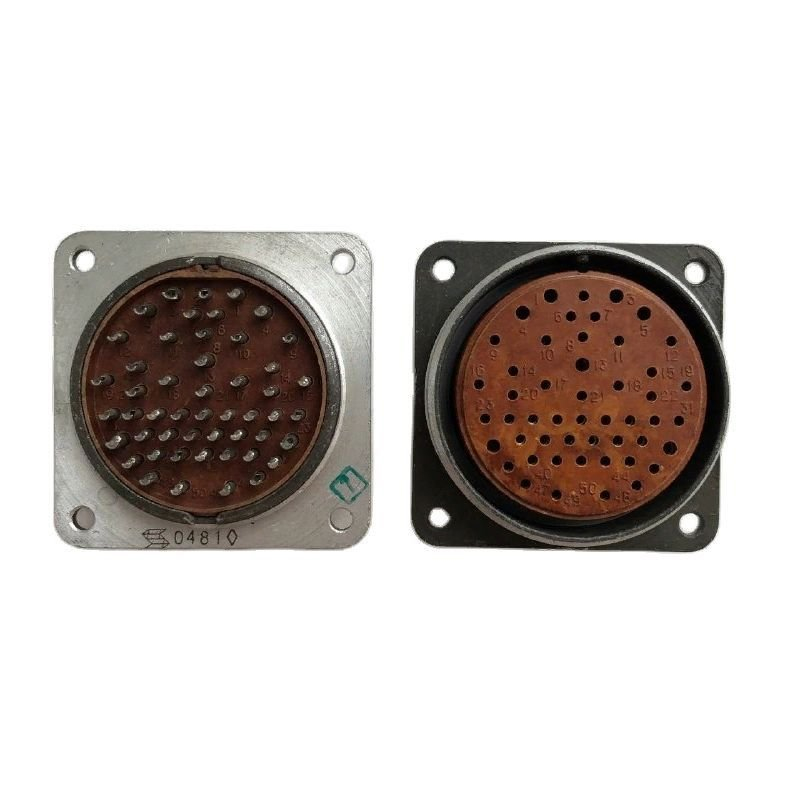

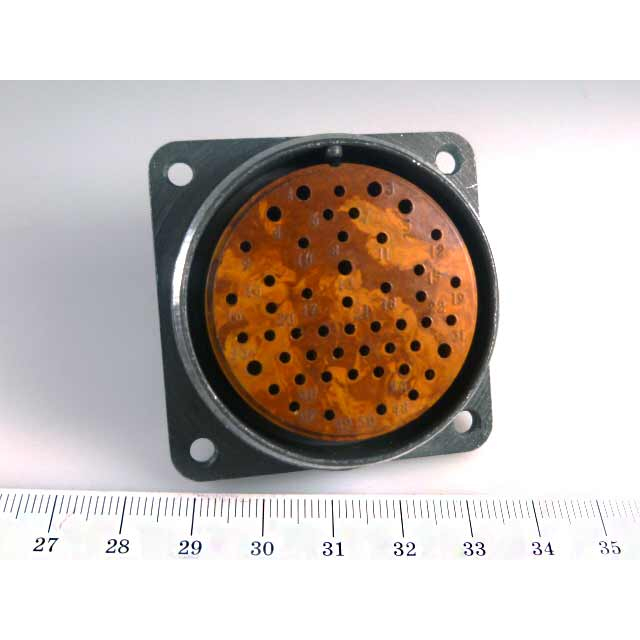

Блочная вилка 2РМТ42БПЭ50Ш2В1В относится к семейству цилиндрических низкочастотных соединителей серии 2РМТ. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие обеспечивает надёжное соединение и разъединение цепей в стационарной и подвижной аппаратуре, где требуется высокая механическая прочность сочленения и устойчивость к внешним воздействиям.

Соединитель рассчитан на применение в радиоэлектронной аппаратуре, измерительных комплексах, промышленном оборудовании и системах автоматики. Благодаря экранированному исполнению и резьбовому методу сочленения вилка может использоваться в условиях повышенных электромагнитных помех, а также в цепях, чувствительных к качеству контакта. Типовая область применения охватывает внутриблочный и межблочный монтаж, объёмную пайку проводников и подключение кабельных сборок.

Ключевые технические особенности

Соединитель характеризуется условным размером корпуса 42 и комбинированной схемой расположения контактов. В конструкции предусмотрены две группы контактных элементов с различающимися параметрами нагрузки и геометрией. Это позволяет использовать один соединитель для одновременной коммутации слаботочных сигнальных линий и более мощных цепей питания, что упрощает компоновку аппаратуры и сокращает количество применяемых разъёмов.

Корпус выполнен из алюминиевого сплава, что обеспечивает сочетание сравнительно небольшой массы с достаточной жёсткостью конструкции. Изолятор изготовлен из карболита — материала, устойчивого к нагреву и сохраняющего электрические характеристики в широком диапазоне температур. Экранированное исполнение корпуса способствует снижению влияния внешних наводок на передаваемые сигналы.

Электрические и механические характеристики

• Рабочий ток на контакт диаметром 1 мм — 4 А.
• Рабочий ток на контакт диаметром 1,5 мм — 8 А.
• Суммарная допустимая нагрузка на соединитель — до 190 А.
• Электрическая прочность изоляции — до 2300 В в нормальных условиях.
• Количество контактов — 43 элемента диаметром 1 мм и 7 элементов диаметром 1,5 мм.
• Метод сочленения — резьбовой, с одношпоночной поляризацией.
• Способ монтажа — объёмный, пайкой.

Условия эксплуатации

Соединитель предназначен для работы при температурах окружающей среды от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременное воздействие температуры до плюс 180 градусов Цельсия без потери работоспособности. Климатическое исполнение В2.1 соответствует условиям повышенной влажности, что позволяет эксплуатировать изделие в помещениях и укрытиях с высокой относительной влажностью воздуха, а также в аппаратуре, подвергающейся периодическому образованию конденсата.

Применение и монтаж

Блочная вилка устанавливается на корпус прибора или панель и служит ответной частью для кабельной розетки соответствующего типономинала серии 2РМТ. Резьбовое сочленение обеспечивает плотное и виброустойчивое соединение, исключающее самопроизвольное расстыкование при механических воздействиях. Одношпоночная поляризация предотвращает ошибочное соединение контактов при монтаже.

Пайка проводников выполняется объёмным способом по контактным хвостовикам. При монтаже следует учитывать суммарную токовую нагрузку и распределение токов по группам контактов, чтобы не превышать допустимые значения для отдельных элементов. Изделие адаптировано для применения в аппаратуре, проходящей приёмочные испытания, что отражено в обозначении приёмки «5».
