Назначение и область применения

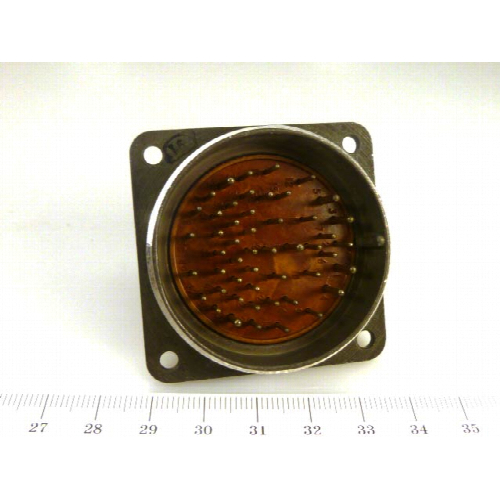

Соединитель 2РМТ42БПЭ50Ш2В1В относится к серии 2РМТ и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие разработано для внутреннего монтажа и применяется в составе электронной аппаратуры, где требуется надёжное разъёмное соединение экранированных кабелей и проводов. Благодаря всеклиматическому исполнению соединитель может эксплуатироваться в широком диапазоне внешних условий, включая районы с холодным и умеренным климатом.

Основное назначение вилки 2РМТ42БПЭ50Ш2В1В — коммутация цепей питания и сигнальных линий в блоках радиоэлектронной аппаратуры, измерительных приборах, промышленной электронике и устройствах автоматики. Приборный корпус типа Б позволяет монтировать соединитель непосредственно на панель или корпус оборудования, а прямой патрубок и гайка для экранированного кабеля обеспечивают удобство подключения и защиту от электромагнитных помех.

Конструктивные особенности

Соединитель имеет условный размер корпуса 42 и оснащён 50 контактами. В конструкции применено комбинированное сочетание контактов двух диаметров: 1 мм и 1,5 мм. Контакты диаметром 1 мм рассчитаны на ток до 4 А, а контакты диаметром 1,5 мм — до 8 А на одиночный контакт. Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации.

Корпус соединителя выполнен в приборном исполнении, что предполагает установку изделия на неподвижную часть аппаратуры. Патрубок прямой формы упрощает ввод кабеля, а гайка типа Э предназначена для работы с экранированным кабелем, обеспечивая надёжное крепление и экранирование места соединения. Все элементы конструкции рассчитаны на длительную работу в условиях механических воздействий и перепадов температур.

Технические характеристики и эксплуатационные параметры

• Тип соединителя: 2РМТ
• Условный размер корпуса: 42
• Вид корпуса: Б — приборный
• Вид патрубка: П — прямой
• Вид гайки патрубка: Э — для экранированного кабеля
• Количество контактов: 50
• Часть соединителя: Ш — вилка
• Сочетание контактов: 2 — контакты диаметром 1 мм и 1,5 мм
• Покрытие контактов: серебро
• Теплостойкость: 100 градусов Цельсия
• Климатическое исполнение: всеклиматическое
• Максимальная суммарная токовая нагрузка на соединитель: 190 А
• Максимальное рабочее напряжение: 560 В или 700 В
• Максимальное испытательное напряжение в нормальных климатических условиях: 1850 В или 2300 В
• Максимальное испытательное напряжение при пониженном давлении: 350 В или 450 В
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия

Механическая и климатическая стойкость

Соединитель 2РМТ42БПЭ50Ш2В1В сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате. Изделие устойчиво к многократным механическим ударам с пиковым ускорением 1000 метров на секунду в квадрате и одиночным ударам с пиковым ускорением 5000 метров на секунду в квадрате. Указанные характеристики подтверждают пригодность соединителя для применения в аппаратуре, подверженной вибрационным и ударным нагрузкам.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия в сочетании со всеклиматическим исполнением позволяет эксплуатировать соединитель как в отапливаемых помещениях, так и в неотапливаемых конструкциях, подверженных воздействию пониженных и повышенных температур. Теплостойкость изделия составляет 100 градусов Цельсия, что определяет верхний предел длительной работы без потери электрических и механических характеристик.

Монтаж и подключение

Соединитель предназначен для внутреннего монтажа и устанавливается на панель или корпус оборудования через отверстие, соответствующее условному размеру корпуса 42. Прямой патрубок позволяет подводить кабель без дополнительных изгибов, а гайка для экранированного кабеля обеспечивает надёжную фиксацию и электрический контакт экранирующей оплётки с корпусом соединителя. Такое решение снижает влияние внешних электромагнитных помех на передаваемые сигналы и повышает общую помехозащищённость аппаратуры.

При подключении необходимо учитывать распределение контактов двух диаметров по цепям в соответствии с токовыми нагрузками. Контакты диаметром 1,5 мм следует использовать для цепей с током до 8 А, а контакты диаметром 1 мм — для цепей с током до 4 А. Суммарная токовая нагрузка на соединитель не должна превышать 190 А. Рабочее напряжение выбирается в зависимости от конкретной схемы применения и составляет 560 В или 700 В.

Изделие выпущено в 1992 году и относится к проверенной временем серии 2РМТ, широко применявшейся в отечественной радиоэлектронной аппаратуре. Наличие серебряного покрытия контактов обеспечивает стабильное электрическое соединение даже после длительного хранения и многократных циклов сочленения и расчленения.
