Назначение и область применения

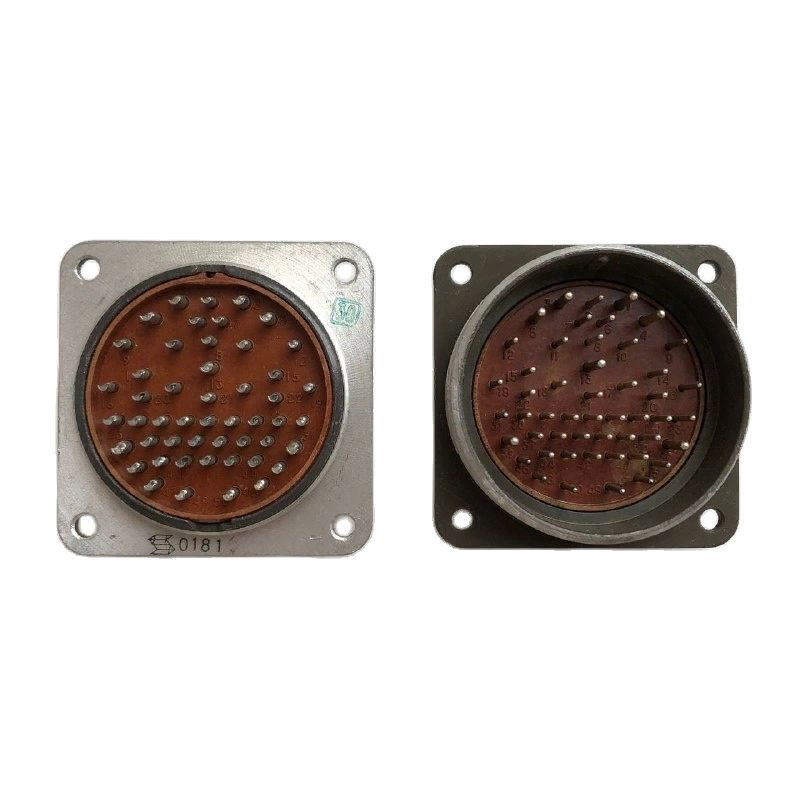

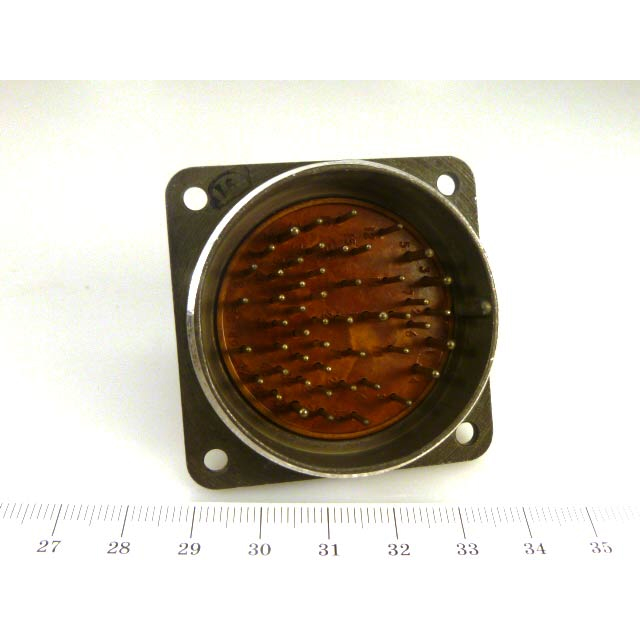

Блочная вилка 2РМТ42БПЭ50Ш2В1 предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие разработано для объёмного монтажа и встраивается непосредственно в корпус аппаратуры через блочное крепление. Соединитель обеспечивает надёжное разъёмное соединение с ответной кабельной частью и используется в распределительных, управляющих и сигнальных линиях.

Конструкция предусматривает прямой патрубок и гайку под экранированный патрубок, что позволяет применять вилку в составе экранированных трактов и снижать влияние внешних электромагнитных помех. Изделие сохраняет работоспособность в широком диапазоне механических и климатических воздействий, включая синусоидальную вибрацию от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров в секунду за секунду, а также акустический шум в диапазоне частот от 50 Гц до 10000 Гц с уровнем звукового давления 170 дБ.

Подтверждённые технические особенности

Соединитель относится к типу 2РМТ, имеет размер корпуса 42 и блочный тип корпуса. Конструкция сочетает контакты двух диаметров — 1 мм и 1,5 мм — с серебряным покрытием. Количество контактов составляет 50. Вид патрубка — прямой, гайка патрубка предназначена для экранированного патрубка. Теплостойкость изделия достигает 100 градусов Цельсия.

Электрические параметры подтверждены следующими значениями:

• максимальная токовая нагрузка на одиночный контакт диаметром 1 мм — 4 А;
• максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — 8 А;
• максимальная суммарная токовая нагрузка на соединитель — 190 А;
• максимальное рабочее напряжение — 560 В и 700 В;
• максимальное испытательное напряжение в нормальных условиях — 1850 В и 2300 В.

Масса вилки не превышает 37 граммов, что позволяет использовать её в конструкциях с ограничениями по весу без ущерба для прочности соединения.

Условия эксплуатации и стойкость к внешним факторам

Изделие рассчитано на работу при температуре окружающей среды от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускается смена температур от плюс 180 градусов Цельсия до минус 60 градусов Цельсия. Соединитель выдерживает повышенную относительную влажность 98 процентов при температуре плюс 25 градусов Цельсия, что подтверждает его применимость в условиях конденсации влаги.

Вилка сохраняет характеристики при воздействии повышенного и пониженного давления. Указанные показатели позволяют применять соединитель в составе аппаратуры, эксплуатируемой в сложных климатических и производственных условиях, включая неотапливаемые помещения, транспортные платформы и наружные установки с защитными кожухами.

Приёмка и исполнение

Данное исполнение имеет приёмку «5», что регламентирует порядок контроля и подтверждения качества при поставке изделия. Сочетание контактов — 2, что соответствует комбинации контактных элементов диаметром 1 мм и 1,5 мм в одном корпусе. Конкретные стандарты, сертификаты, гарантийные сроки и страна производства в приведённых данных не указаны.
