Назначение и область применения

2РМТ42БПЭ30Ш2В1В — цилиндрическая низкочастотная блочная вилка серии 2РМТ, предназначенная для соединения и разъединения электрических цепей в аппаратуре общего и специального назначения. Изделие относится к стандартному ряду унифицированных российских разъёмов, применяемых в промышленной и радиоэлектронной технике.

Разъём работает в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжениях до 560–700 В в зависимости от конкретного типономинала. Он используется для соединения проводов, кабелей, узлов и блоков в стационарной и переносной аппаратуре, в том числе в тропико- и всеклиматическом исполнениях.

Конструкция и тип исполнения

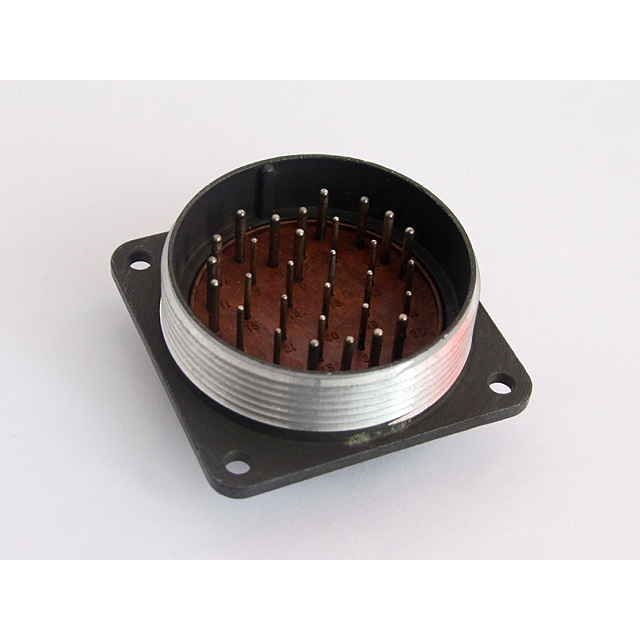

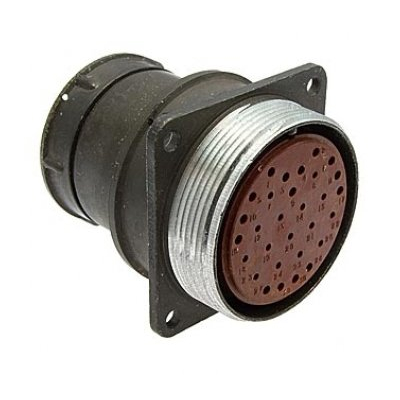

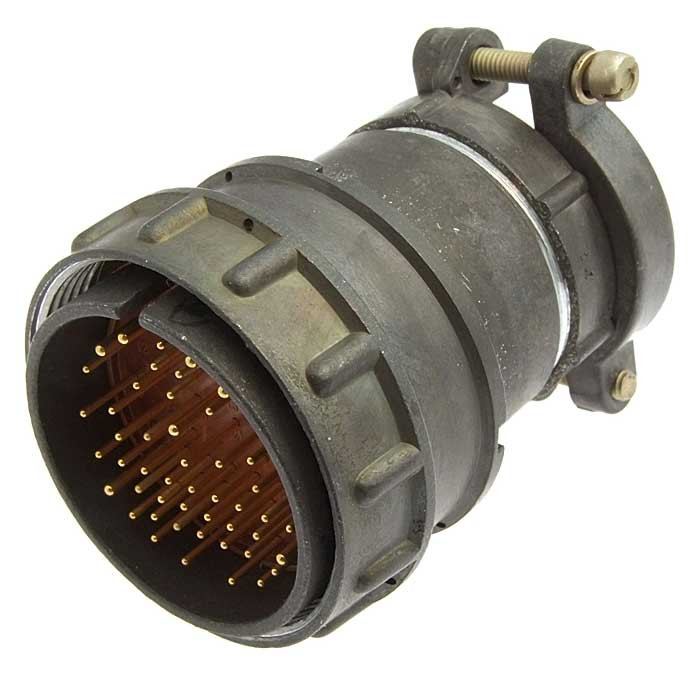

Тип соединителя — вилка с штыревыми контактами, блочная, то есть предназначенная для монтажа на прибор или блок, без патрубка. Исполнение негерметичное, всеклиматическое. Корпус выполнен из металла, покрытие контактов — серебро.

• Тип: вилка блочная, штыревые контакты
• Количество контактов: 30, с сочетанием контактов по схеме «2»
• Покрытие контактов: серебро
• Материал корпуса: металл
• Монтаж: на блок (прибор), цепи объёмного монтажа
• Исполнение: негерметичное, всеклиматическое
• Приемка: «5»
• Год выпуска: 88-89

Электрические и климатические характеристики

Рабочее напряжение составляет до примерно 560 В с возможным кратковременным повышением до 700 В, рабочая частота — до 3 МГц. Ёмкость между контактами — не более 6 пФ, сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом, порядка 5000 МОм.

Диапазон рабочих температур обычно составляет от −60 до +100 °C, что обеспечивает применение изделия в широком диапазоне климатических условий. Нормированные параметры контактного сопротивления и надёжности соединения сохраняются при длительном хранении и эксплуатации.

Особенности монтажа и эксплуатации

Разъём монтируется на блок или прибор и используется в цепях объёмного монтажа. Допускается многократное сочленение и расчленение — до нескольких сотен циклов. Изделие рассчитано на длительное хранение и эксплуатацию с сохранением нормированных параметров.

1. Установите вилку на блок или прибор в соответствии с назначением блочного исполнения.
2. Подключите провода объёмного монтажа к штыревым контактам, соблюдая схему сочетания контактов «2».
3. Сочленяйте и расчленяйте разъём в пределах допустимого числа циклов.
4. Эксплуатируйте изделие в пределах указанного диапазона температур и электрических нагрузок.

Применение

Вилка 2РМТ42БПЭ30Ш2В1В применяется в промышленной и радиоэлектронной технике для соединения проводов, кабелей, узлов и блоков в стационарной и переносной аппаратуре. Всеклиматическое исполнение допускает использование в тропических и сложных климатических условиях. Изделие имеет приемку «5», что подтверждает его соответствие установленным требованиям для применения в аппаратуре общего и специального назначения.
