Назначение и общее описание

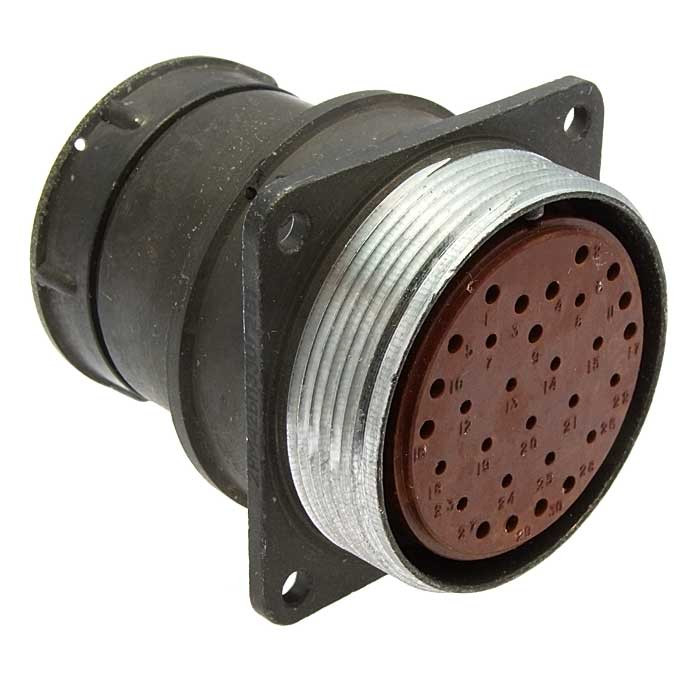

Разъём 2РМТ42БПЭ30Г2В1В «5» представляет собой цилиндрический блочный приборный соединитель серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие рассчитано на эксплуатацию в составе приборов и оборудования, где требуется надёжное разъёмное соединение при воздействии повышенной влажности, резких температурных перепадов, вибрационных и ударных нагрузок, а также при изменениях атмосферного давления. Приёмка «5» подтверждает соответствие изделия установленным техническим требованиям для данной категории продукции. Период выпуска охватывает 2015–2026 годы, что делает разъём актуальным как для замены в существующем оборудовании, так и для применения в новых разработках.

Блочное приборное исполнение БП означает, что разъём предназначен для монтажа на панель или корпус прибора и образует неподвижную ответную часть соединителя. Контакты типа «гнездо» (Г) расположены в блочной части и обеспечивают сочленение с кабельной вилкой соответствующего типоразмера. Экранирование Э повышает помехозащищённость соединения и снижает влияние внешних электромагнитных полей на передаваемые сигналы.

Подтверждённые особенности и технические характеристики

Разъём выполнен во всеклиматическом исполнении В, что допускает его применение в широком диапазоне внешних условий без потери работоспособности. Типоразмер корпуса 42 и 30 контактов типа «гнездо» определяют совместимость с ответными частями серии 2РМТ соответствующих габаритов и цоколёвки.

Электрические параметры

• Рабочее напряжение: до 560 В переменного тока, до 700 В постоянного тока.
• Рабочий ток на контакт: до 5 А в зависимости от конфигурации и условий эксплуатации.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.
• Количество циклов сочленения-расчленения: не менее 500.

Механические и климатические параметры

• Диапазон рабочих температур: от минус 60°C до плюс 100°C.
• Устойчивость к вибрациям: высокая, до 2000 Гц с ускорением до 200 м/с².
• Устойчивость к ударным нагрузкам: многократные удары до 150 g, одиночные удары до 1000 g.
• Влагозащита: работоспособность при относительной влажности до 98% при температуре до плюс 35°C.
• Атмосферное давление: работоспособность при пониженном давлении до 1,33·10⁻⁴ Па (10⁻⁶ мм рт. ст.).

Сочетание высокого сопротивления изоляции, низкого переходного сопротивления контактов и расширенного температурного диапазона обеспечивает стабильную работу соединения в условиях, где обычные промышленные разъёмы могут выходить из строя.

Применение

Разъём 2РМТ42БПЭ30Г2В1В «5» используется в аппаратуре и системах, предъявляющих повышенные требования к надёжности электрических соединений. Благодаря всеклиматическому исполнению и устойчивости к механическим воздействиям он востребован в следующих областях:

• авиационная и космическая техника;
• радиоэлектронная аппаратура;
• системы связи;
• промышленное и контрольно-измерительное оборудование;
• наземная и морская техника;
• автоматизированные системы управления.

Изделие подходит для панельного монтажа в блоках питания, распределительных устройствах, измерительных комплексах и связном оборудовании, где требуется многократное сочленение и расчленение при сохранении стабильных электрических характеристик. Экранированное исполнение особенно целесообразно в трактах передачи слаботочных сигналов, чувствительных к наводкам.

Итоговые сведения

Разъём 2РМТ42БПЭ30Г2В1В «5» с артикулом 4219 относится к категории 2РМТ и предназначен для профессионального применения в электротехническом и радиоэлектронном оборудовании. Конструкция блочного приборного типа с контактами «гнездо» и экранированием обеспечивает удобство монтажа на панель, механическую прочность и помехозащищённость соединения. Заявленные характеристики подтверждены для приёмки «5» и соответствуют требованиям к всеклиматическим цилиндрическим соединителям серии 2РМТ, выпускаемым в период 2015–2026 годов.
