Назначение и область применения

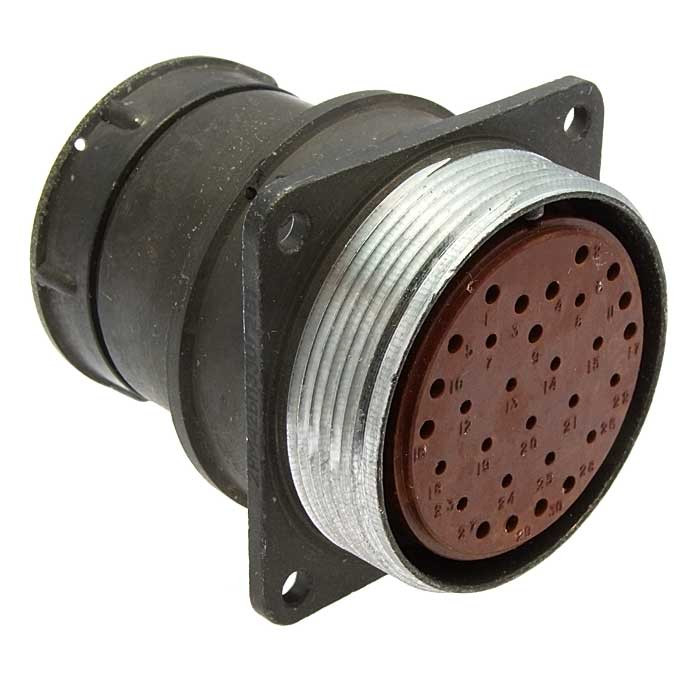

2РМТ42БПЭ0Г2В1В «5» представляет собой блочную розетку цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи. Конструкция рассчитана на внутренний приборный монтаж и применяется в устройствах, где требуется стабильное электрическое соединение при воздействии широкого спектра внешних факторов.

Соединитель ориентирован на работу в цепях с рабочим напряжением до 700 В. Токовая нагрузка на одиночный контакт диаметром 1 мм составляет 4 А, для контактов диаметром 1,5 мм — 8 А. Суммарная токовая нагрузка на соединитель может достигать значений до 260 А в зависимости от конкретных условий эксплуатации и схемы распределения нагрузки по контактам.

Конструктивные особенности и электрические параметры

Условный размер корпуса соединителя составляет 42 мм. Тип корпуса — блочный (приборный), что обеспечивает удобство крепления розетки на панелях, шасси и внутренних перегородках оборудования. Резьбовая фиксация ответной части гарантирует надёжное сочленение и защиту от самопроизвольного расчленения при вибрационных и ударных воздействиях.

Ключевые электрические характеристики изделия:

• сопротивление контактов для контактов диаметром 1 мм — не более 5 мОм;
• сопротивление контактов для контактов диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• максимальная частота коммутируемого сигнала — 3 МГц;
• рабочее напряжение — до 700 В.

Обозначение Э0Г2В1В в маркировке указывает на особенности исполнения: экранирование, покрытие контактов с применением золота или серебра, теплостойкость до 100 °C и всеклиматическое исполнение. Прямой патрубок (П) обеспечивает стандартный вывод проводников без дополнительных угловых переходов.

Условия эксплуатации и надёжность

Изделие выполнено во всеклиматическом исполнении В2.1 по ГОСТ 15150-69 и сохраняет работоспособность в диапазоне температур окружающей среды от -60 °C до +100 °C. Допускаются кратковременные смены температур в пределах от -60 °C до +180 °C без потери функциональных характеристик.

Соединитель рассчитан на следующие механические воздействия:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 490 м/с²;
• многократные удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с²;
• атмосферное давление в диапазоне от 133,32·10⁻¹² Па до 50,6·10⁴ Па.

Показатели надёжности подтверждены для приёмки «5». Минимальная наработка составляет 5000 часов. Допустимое число сочленений-расчленений — 500 циклов. Срок сохраняемости — 15 лет при доверительной вероятности γ = 99,5 %.

Расшифровка обозначения и совместимость

Структура обозначения изделия включает следующие элементы: 2РМТ — тип соединителя (негерметичный, тропикоустойчивый, с резьбовой фиксацией); 42 — условный размер корпуса; Б — блочный тип корпуса; П — прямой патрубок. Символы Э0Г2В1В определяют экранирование, материал и тип покрытия контактов, теплостойкость и климатическое исполнение. Артикул изделия — 4218, категория — 2РМТ.

Розетка 2РМТ42БПЭ0Г2В1В «5» предназначена для сочленения с ответными вилками серии 2РМТ соответствующего типоразмера и исполнения. Применение изделия целесообразно в аппаратуре, эксплуатируемой в жёстких климатических условиях, включая тропические регионы, а также в системах, предъявляющих повышенные требования к стабильности контактного соединения при вибрациях, ударах и перепадах температуры.
