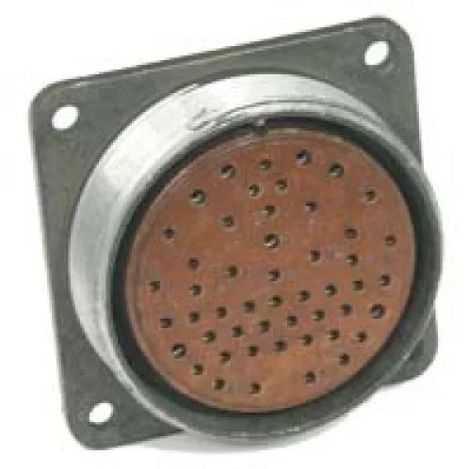

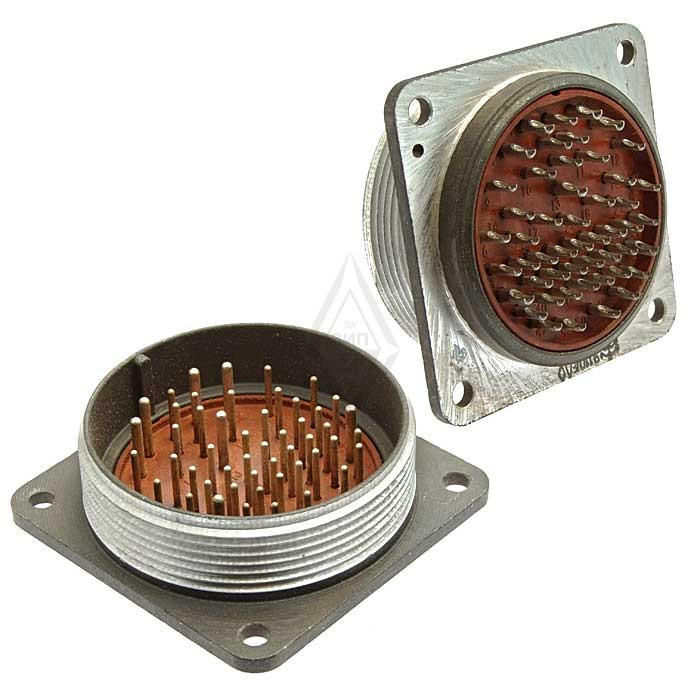

Назначение соединителя 2РМТ42Б50Ш2В1ВБ «5»

Цилиндрический низкочастотный тропикоустойчивый разъём 2РМТ42Б50Ш2В1ВБ «5» предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к блочному (приборному) типу — вилочная часть устанавливается непосредственно на корпус оборудования и обеспечивает надёжное сочленение с ответной кабельной розеткой. Резьбовая фиксация сочленённого положения исключает самопроизвольное размыкание при вибрационных и ударных нагрузках, что особенно важно для аппаратуры, эксплуатируемой в подвижных объектах и промышленных установках.

Соединитель рассчитан на работу при напряжении 560 или 700 В в зависимости от конкретного типономинала и применим в цепях как постоянного, так и переменного тока. Тропикоустойчивое исполнение позволяет использовать разъём в условиях повышенной влажности, включая районы с тропическим климатом, без снижения электрических и механических характеристик. Всеклиматическое исполнение обеспечивает стабильную работу в широком диапазоне внешних воздействующих факторов.

Конструктивные особенности и подтверждённые характеристики

Разъём 2РМТ42Б50Ш2В1ВБ «5» имеет 50 контактов, покрытых серебром. Серебряное покрытие обеспечивает низкое переходное сопротивление, высокую электропроводность и стойкость к окислению, что гарантирует надёжный электрический контакт в течение всего срока службы. Сочетание контактов — 2, что определяет конкретную схему расположения контактных элементов внутри корпуса.

Корпус прибора относится к блочному исполнению и предусматривает крепление на панель или шасси электро- и радиоаппаратуры. Конструкция рассчитана на тепловую стойкость до 100 градусов Цельсия, что допускает эксплуатацию в оборудовании с повышенным тепловыделением без риска деформации изоляционных элементов и ухудшения параметров сочленения.

Ключевые параметры

• Тип соединителя: 2РМТ
• Исполнение корпуса: блочное (приборное)
• Количество контактов: 50
• Часть соединителя: вилка
• Сочетание контактов: 2
• Покрытие контактов: серебро
• Теплостойкость: до 100 °С
• Климатическое исполнение: всеклиматическое
• Приёмка: «5»

Применение и условия эксплуатации

Соединитель применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Возможность установки с экранированными или неэкранированными кабелями делает разъём универсальным решением как для линий с повышенными требованиями к помехозащищённости, так и для стандартных внутриблочных соединений.

Изделие востребовано в аппаратуре связи, измерительной технике, системах автоматики, блоках питания и коммутационном оборудовании, где требуется большое число контактных цепей при ограниченных габаритах корпуса. Резьбовая фиксация сочленения обеспечивает стабильность соединения при механических воздействиях, характерных для промышленных объектов и транспортных средств.

Нормативная документация и гарантийные показатели

Соединители серии 2РМТ изготавливаются в соответствии с техническими условиями, включая приёмку «1» АШДК.434410.062ТУ и другие нормативные документы, действующие для данной группы изделий. Приёмка «5» подтверждает проведение дополнительных контрольных испытаний, предусмотренных для поставки изделий с повышенными требованиями к надёжности.

Гарантийный срок хранения соединителя составляет 15 лет. Гарантийная наработка установлена на уровне 1000 часов во всех режимах эксплуатации и 100000 часов в облегчённом режиме, что свидетельствует о высоком ресурсе изделия при соблюдении заявленных условий применения.
