Назначение изделия

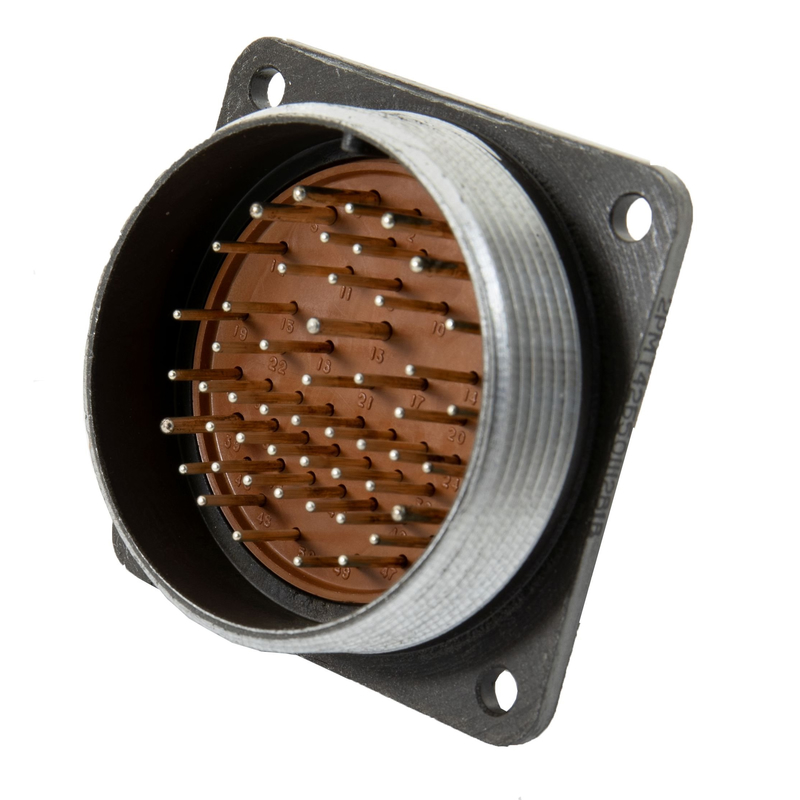

2РМТ42Б50Ш2В1В — блочная вилка цилиндрической формы из серии 2РМТ, представляющая собой штыревой электрический соединитель. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Вилка применяется для создания надёжного электрического соединения с высокой плотностью контактов в составе кабельных сборок, блоков и промышленного оборудования.

Конструкция соединителя рассчитана на эксплуатацию в тропическом и всеклиматическом исполнении, что подтверждается соответствующей отметкой в условном обозначении. Изделие относится к низкочастотным соединителям с резьбовой фиксацией в сочленённом положении и исполнено без патрубка.

Технические характеристики

Ниже приведены параметры, определяющие область применения вилки и её совместимость с ответными частями.

• Условный размер корпуса: 42.
• Число контактов: 50.
• Тип контактов: штыревые (вилка), сочетание 2 (американская нумерация).
• Покрытие контактов: серебро, отметка «В».
• Способ монтажа: блочный (объёмный).
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия; теплостойкость до 100 градусов, отметка «1».
• Рабочее напряжение: 560 вольт, максимальное — до 700 вольт.
• Материал корпуса: металл.
• Максимальная токовая нагрузка: около 4 ампер на контакт в зависимости от диаметра контакта, суммарная — до 190 ампер.
• Вибрационная стойкость: диапазон частот от 1 до 1000 герц, ускорение до 490 метров на секунду в квадрате (50 g).
• Ударные нагрузки: до 1000 метров на секунду в квадрате.
• Страна производства: Россия.

Расшифровка условного обозначения

Маркировка 2РМТ42Б50Ш2В1В построена по стандартной схеме и содержит полную информацию об исполнении соединителя. Обозначение читается последовательно:

1. 2РМТ — серия соединителя.
2. 42 — условный размер корпуса.
3. Б — блочное исполнение.
4. 50 — количество контактов.
5. Ш — вилка (штыревая часть).
6. 2 — сочетание контактов.
7. В — покрытие контактов серебром.
8. 1 — теплостойкость до 100 градусов Цельсия.
9. В — всеклиматическое исполнение.

Применение и особенности эксплуатации

Вилка востребована в промышленных системах, где необходимо надёжное соединение с высокой плотностью контактов, устойчивость к климатическим факторам и механическим воздействиям. Металлический корпус и серебряное покрытие контактов обеспечивают стабильность электрических параметров при длительной работе в жёстких условиях.

Изделие выдерживает вибрацию в широком диапазоне частот и значительные ударные нагрузки, что делает его пригодным для применения в составе оборудования, подвергающегося интенсивным механическим воздействиям. Резьбовая фиксация предотвращает самопроизвольное расчленение соединителя при тряске и вибрации.

Приёмка и год выпуска

Данная позиция имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям качества. Год выпуска находится в диапазоне 1988–1991 годов. Вилка сохраняет работоспособность в пределах заявленных характеристик и предназначена для использования по прямому назначению в составе соответствующего ответного соединителя серии 2РМТ.
