Назначение соединителя

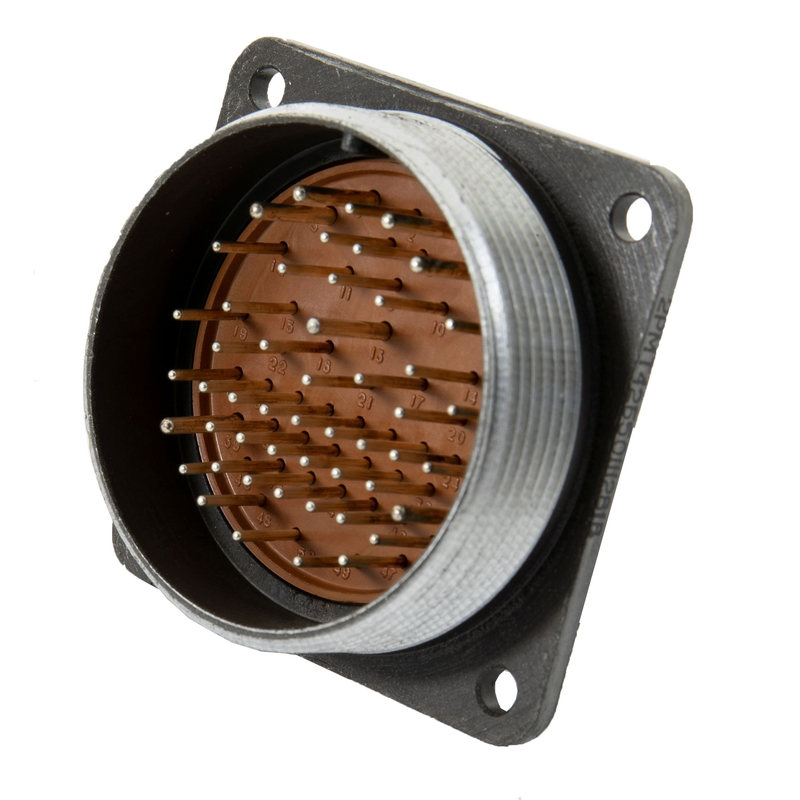

2РМТ42Б50Ш2В1В производства Элекон — это электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как общего назначения. Изделие применяется для электрического соединения и коммутации цепей в составе блоков, приборов и кабельных сборок, где требуется надёжная передача сигналов и питающих напряжений.

Конструктивные особенности и расшифровка обозначения

Маркировка соединителя содержит полную информацию о его исполнении. Ниже приведены подтверждённые особенности конструкции.

• Тип корпуса — блочный приборный (индекс Б).
• Условный размер корпуса — 42.
• Количество контактов — 50.
• Исполнение — экранированное (индекс Ш2).
• Поляризация — односторонняя.
• Покрытие контактов — серебро (индекс В).
• Вид сочленения — резьбовой, с ресурсом до 500 циклов.
• Контакты извлекаемые, монтажная часть выполнена без патрубка.
• Материал корпуса — алюминий или карболит.
• Всеклиматическое исполнение (индекс В).

Соединитель выпускается в вариантах вилки или розетки, для экранированных или неэкранированных кабелей. Такое разнообразие исполнений позволяет подобрать подходящий вариант под конкретную схему монтажа.

Электрические параметры

Рабочий ток на контакт составляет от 4 до 36 ампер в зависимости от диаметра контакта, который может находиться в пределах от 1,0 до 3,0 миллиметра. Максимальное рабочее напряжение достигает 700 вольт. Сопротивление изоляции — не менее 1000 мегаом. Монтаж контактов выполняется пайкой или обжимкой, что даёт гибкость при сборке кабельных жгутов и приборных блоков.

Условия эксплуатации и устойчивость к внешним воздействиям

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременного нагрева до плюс 150 градусов Цельсия. Всеклиматическое исполнение обеспечивает устойчивость к следующим воздействиям:

• вибрации с частотой до 1000 герц и ускорением до 50g;
• удары с ускорением до 500g;
• пониженное атмосферное давление.

Область применения

Благодаря экранированному исполнению, широкому диапазону рабочих температур и стойкости к механическим нагрузкам соединитель 2РМТ42Б50Ш2В1В востребован в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он подходит для эксплуатации в составе приборов и блоков, работающих в жёстких климатических и вибрационных условиях, где важны стабильность контакта и защита от электромагнитных помех.

Краткая сводка параметров

1. Артикул: 50447.
2. Категория: 2РМТ.
3. Производитель: Элекон.
4. Год: 2017.
5. Количество контактов: 50.
6. Рабочий ток: от 4 до 36 ампер на контакт.
7. Максимальное напряжение: до 700 вольт.
8. Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
