2РМТ42Б50Ш2В1В: надёжный цилиндрический разъём для промышленной аппаратуры

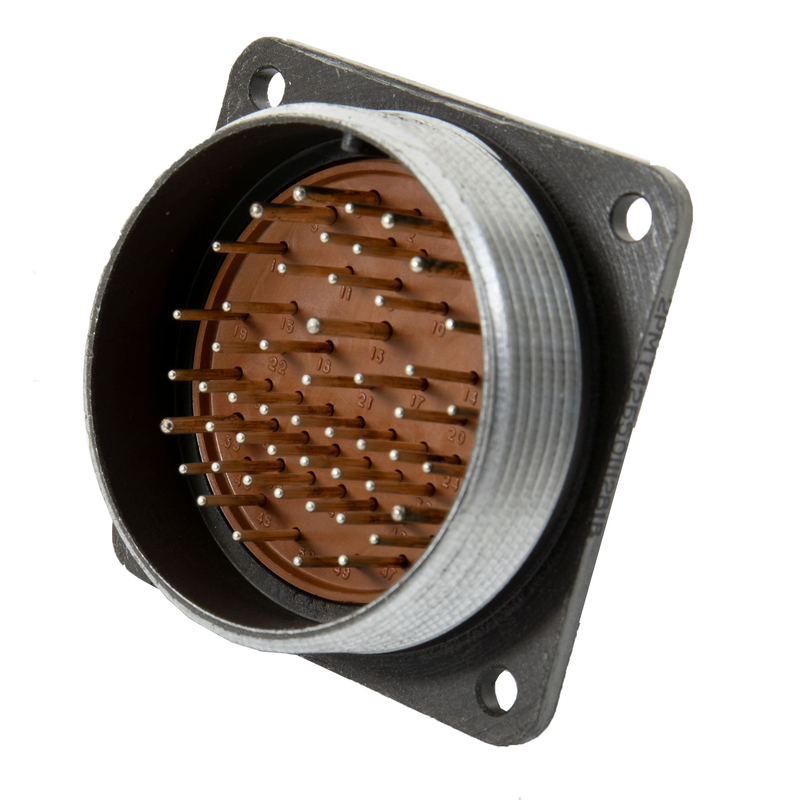

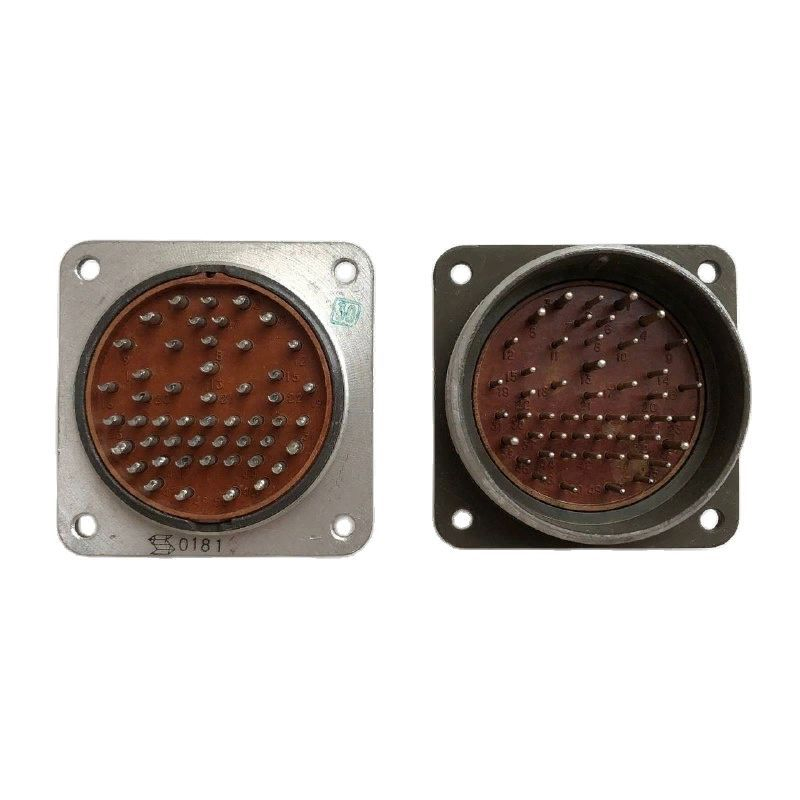

2РМТ42Б50Ш2В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, рассчитанный на подключение большого числа цепей в составе приборов, шкафов управления, измерительной техники и другого промышленного оборудования. Исполнение представляет собой блочную вилку для монтажа на панель, с резьбовым способом сочленения и 50 штыревыми контактами.

Назначение 2РМТ42Б50Ш2В1В

Разъём 2РМТ42Б50Ш2В1В применяется для надёжного разъёмного соединения электрических цепей постоянного и переменного тока. Соединители семейства 2РМТ могут использоваться в цепях с частотой до 3 МГц; предельное рабочее напряжение зависит от конкретного исполнения и указывается как до 560 или 700 В.

Такое решение востребовано там, где важно объединить сигнальные и силовые линии в одном интерфейсе, обеспечить удобство монтажа, обслуживания и замены блоков оборудования.

Конструкция и контактная группа

Модель относится к приборному, или блочному, исполнению: она устанавливается непосредственно на панель корпуса устройства. Корпус выполнен из алюминиевого сплава, изолятор — из карболита, а электрическое подключение выполняется пайкой. Контакты являются извлекаемыми, что может упростить ремонт и обслуживание при соблюдении требований технической документации.

Контактная группа включает 50 штыревых контактов:

• 43 контакта диаметром 1 мм

• 7 контактов диаметром 1,5 мм

• Резьбовое сочленение для механической фиксации

• Круглая форма контактов

• Серебряное покрытие контактных элементов

Комбинация контактов разного диаметра позволяет задействовать разъём для многолинейных схем, в которых присутствуют цепи с различной токовой нагрузкой.

Основные характеристики

Для контактов диаметром 1 мм указывается сопротивление не более 5 мОм, а для контактов диаметром 1,5 мм — не более 2,5 мОм. Эти параметры важны для устойчивой передачи электрического сигнала и минимизации потерь в контактном соединении.

Эксплуатационные особенности

Разъём 2РМТ42Б50Ш2В1В рассчитан на работу в сложных климатических и механических условиях. В опубликованных характеристиках серии указываются устойчивость к вибрации в диапазоне от 1 до 5000 Гц, воздействию одиночных и многократных механических ударов, а также возможность эксплуатации при повышенной влажности до 98% при температуре +40 °C.

При выборе и проектировании соединения необходимо учитывать фактические условия эксплуатации, распределение нагрузки по контактам, требования к ответной части, способ пайки, допустимый нагрев и параметры электрической схемы. Рабочее напряжение и токовая нагрузка должны подтверждаться документацией именно для используемого исполнения.

Где используется разъём 2РМТ42Б50Ш2В1В

Цилиндрический разъём 2РМТ42Б50Ш2В1В подходит для оборудования, где требуется компактное размещение большого количества надёжно фиксируемых соединений. Типичные направления применения включают:

• Приборостроение и контрольно-измерительную технику

• Промышленные системы автоматизации

• Электротехнические шкафы и панели управления

• Испытательные стенды

• Телекоммуникационное и специальное оборудование

• Комплексы с вибрационными и температурными нагрузками

Маркировка 2РМТ42Б50Ш2В1В помогает идентифицировать принадлежность изделия к серии 2РМТ, конструктивный размер корпуса 42, 50-контактную схему и конкретное исполнение контактной группы. Для точного подбора ответной части и проверки совместимости следует сверяться с конструкторской и нормативно-технической документацией на применяемую модификацию.
