2РМТ42Б50Ш2В1В «5» — это блочная вилка электрического низкочастотного цилиндрического соединителя негерметичного тропикоустойчивого исполнения, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Соединитель применяется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) для объемного монтажа методом обжимки. Он состоит из вилки и розетки, имеет резьбовое сочленение и извлекаемые контакты с покрытием серебром или золотом.

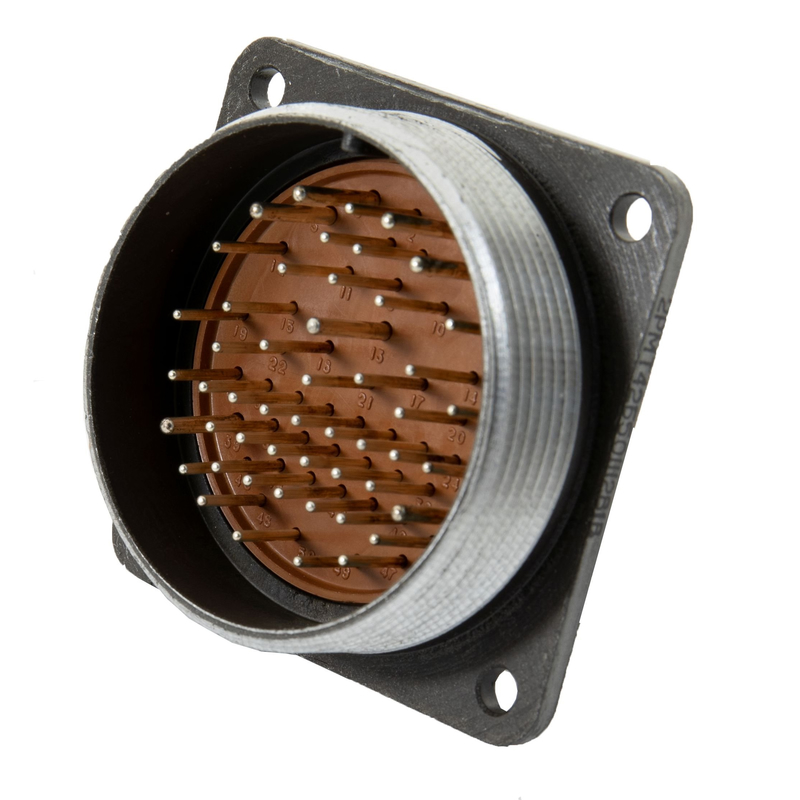

Изображение показывает вилку с 50 пронумерованными контактами, расположенными радиально, что типично для этого типоразмера.

Основные параметры

Соединитель рассчитан на 50 контактов диаметром 1,0 мм и 1,5 мм. Максимальная токовая нагрузка на контакт: 4–8 А (в зависимости от диаметра), суммарная на соединитель — до 190 А. Максимальное рабочее напряжение — 560–700 В.

Механическая стойкость

Выдерживает вибрацию (1–1000 Гц, до 490 м/с²), одиночные удары (до 5000 м/с²), многократные удары (до 1000 м/с²) и линейные нагрузки (до 2000 м/с²). Усилие расчленения — не более 539,6 Н.

Климатические условия

Всеклиматическое исполнение В (по ГОСТ 15150-69): температура от -60 до +100 °С, смена температур до +150 °С, пониженное давление до 133 Па, повышенная влажность до 98% при +40 °С. Приёмка «5» по ТУ ГЕ0.364.126ТУ.

Электрические характеристики

Сопротивление изоляции — не менее 1000–5000 МОм, между контактами — емкость до 6 пФ, сопротивление контактов — до 5 мОм. Испытательное напряжение — до 2300 В в нормальных условиях.
