Назначение соединителя

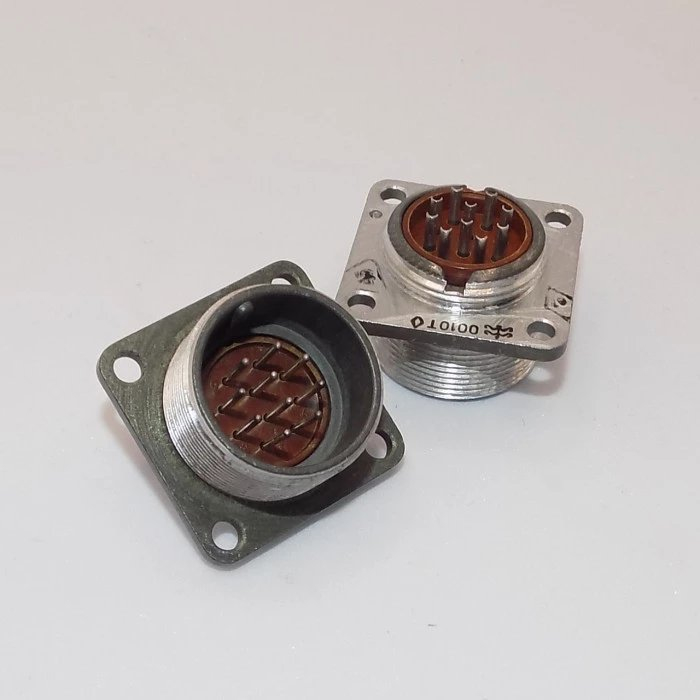

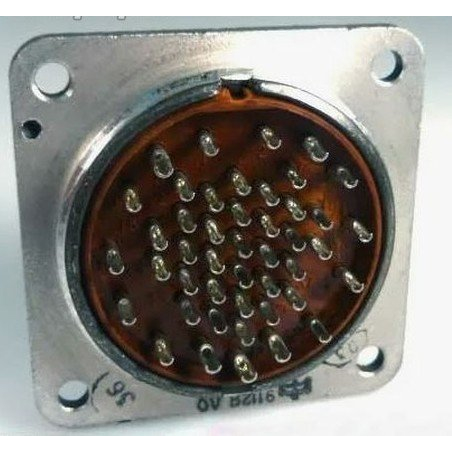

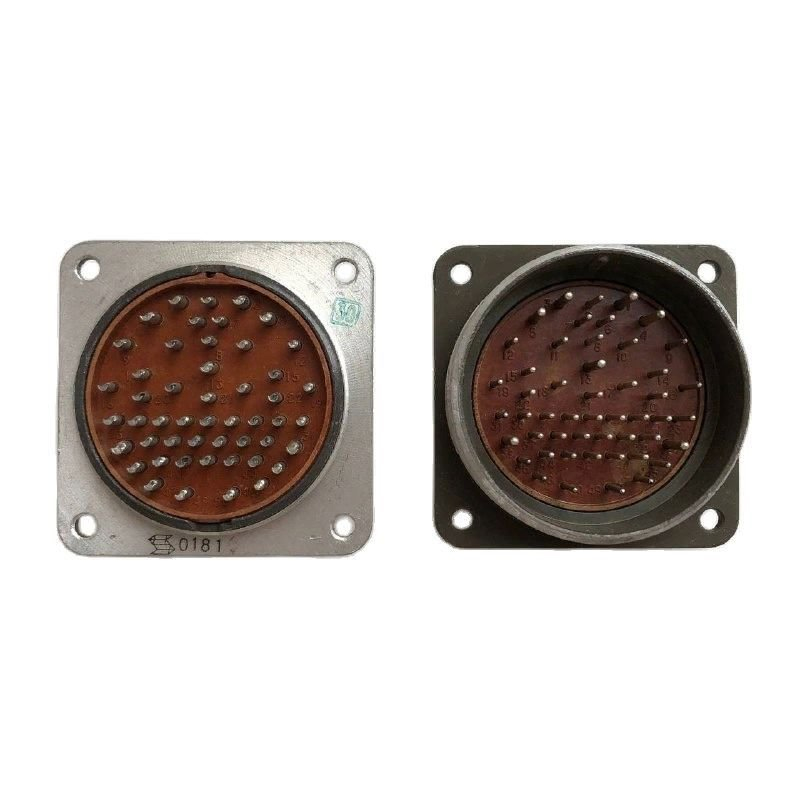

2РМТ42Б50Ш2В1БВ — вилка блочная из семейства негерметичных прямоугольных разъёмов типа 2РМТ, предназначенных для всеклиматического исполнения и объёмного монтажа в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц. Соединитель применяется для передачи электрических сигналов и питания в аппаратуре связи, измерительных системах, автоматике и промышленной электронике, где требуется компактный многоконтактный разъём с резьбовым сочленением и высокой надёжностью соединений.

Приёмка изделия — «5», год выпуска — 88-90. Это указывает на принадлежность к изделиям, прошедшим приёмочные испытания по соответствующей категории, что важно при подборе комплектующих для ремонта и восстановления аппаратуры указанного периода.

Расшифровка обозначения

• 2РМТ — тип соединителя: радиальный, модульный, термостойкий, негерметичный.
• 42 — условный размер корпуса, габаритный ряд.
• Б — блочный приборный корпус, без левой резьбы, для монтажа в приборе или на панели.
• 50 — количество контактов; в цепи может быть задействовано до 50 штырьков.
• Ш — вилка (штекер) как часть парного соединителя.
• 2 — сочетание контактов, соответствующая структура контактной части.
• В — серебряное покрытие контактов; в модификациях может допускаться и золотое.
• 1 — теплостойкость до 100 °C, диапазон рабочих температур около минус 60…плюс 100 °C.
• БВ — вариант блочного корпуса и всеклиматического исполнения, без герметизации, климатика УХЛ и В.

Электрические и механические характеристики

Максимальная суммарная токовая нагрузка на весь разъём составляет порядка нескольких десятков ампер; общая нагрузка достигает примерно 190 А, точные значения зависят от конкретных технических условий и сочетания контактов. Рабочее напряжение постоянного и переменного тока — до нескольких сотен вольт, обычно до 600-700 В в зависимости от исполнения.

Сопротивление единичного контакта с серебряным покрытием — порядка нескольких миллиом. Сопротивление изоляции в нормальных условиях — не менее примерно 5000 МОм. Ёмкость между контактами — не более 6 пФ, что обеспечивает приемлемую работу на повышенных частотах.

Сочленение резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение. Количество циклов сочленения-расчленения — порядка 500.

Конструкция и эксплуатация

Корпус блочный, приборный, крепится на панели или в приборе. Контакты извлекаемые или стационарные, с возможностью замены и подбора сочетаний. Соединитель применяется как часть объёмного монтажа с экранированным или неэкранированным кабелем, с обжимным или иным методом оконцевания контактов.

Изделие рассчитано на длительное хранение: минимальный срок сохраняемости — до 15 лет. Нормальная эксплуатация допускается при вибрации и повышенных механических нагрузках в пределах, установленных техническими условиями. Производитель в представленных данных не указан.

Области применения

1. Аппаратура связи и радиотехнические устройства.
2. Измерительные системы и испытательное оборудование.
3. Средства автоматики и промышленной электроники.
4. Панельный и внутриприборный монтаж в составе ответных частей соединителя.

Вилка 2РМТ42Б50Ш2В1БВ используется совместно с ответной частью соответствующего типа; корректная работа обеспечивается при соблюдении поляризации и резьбового сочленения.
