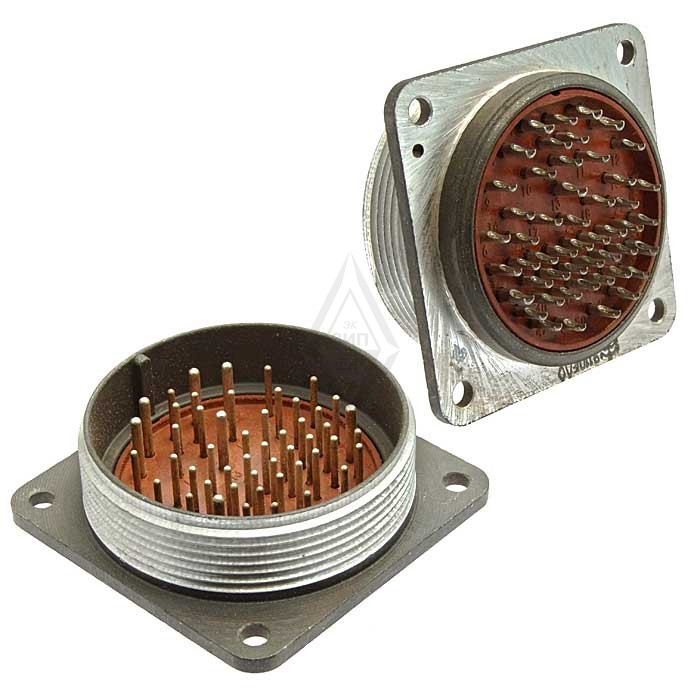

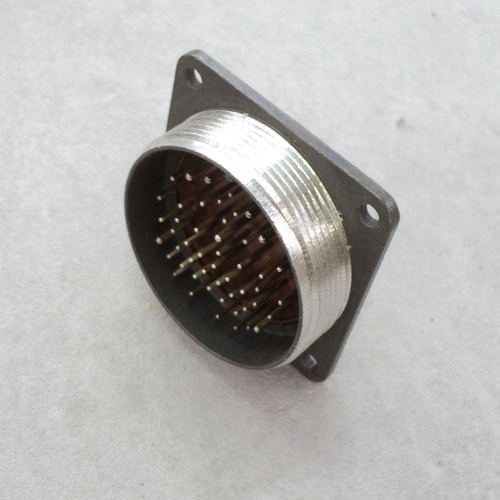

Назначение соединителя 2РМТ42Б50Ш2В1БВ

Разъём 2РМТ42Б50Ш2В1БВ производства «Элекон» представляет собой цилиндрический низкочастотный соединитель приборного типа с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц и рассчитано на внутренний объёмный монтаж. Основное назначение — обеспечение надёжного многополюсного электрического соединения между блоками и узлами аппаратуры, где требуется стабильная передача сигнала и питания при повышенных требованиях к вибро- и температурной стойкости.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и несёт информацию о конструкции и исполнении изделия:

• 2РМТ — тип соединителя: низкочастотный, цилиндрический, негерметичный, с резьбовой фиксацией.
• 42 — условный размер корпуса, определяющий диаметр и габаритные размеры изделия.
• Б — исполнение корпуса: блочный (приборный), предназначен для монтажа на плате или в корпусе устройства, без левой резьбы.
• 50 — количество контактов в соединителе.
• Ш — часть соединителя: вилка (штырьковая).
• 2 — сочетание контактов, то есть схема разводки, типы и расположение контактов.
• В — покрытие контактов: серебро.
• 1 — теплостойкость до 100 °С, что позволяет эксплуатировать изделие в широком диапазоне рабочих температур.
• БВ — всеклиматическое блочное исполнение, адаптированное для работы в различных климатических условиях.

Подтверждённые особенности конструкции

Контакты с серебряным покрытием обеспечивают хорошую электропроводность и стабильное контактное сопротивление, что важно для цепей с низким уровнем сигнала и для силовых линий. Соединитель относится к низкочастотным и предназначен для монтажа внутри приборов объёмным способом, обычно пайкой. Резьбовая фиксация корпуса обеспечивает механическую прочность соединения и устойчивость к вибрационным нагрузкам.

Корпус поддерживает многократные сочленения и разъединения. Конструкция рассчитана на несколько сотен циклов подключения и отключения, что делает разъём пригодным для оборудования, которое периодически разбирается при обслуживании или замене блоков.

Основные технические свойства

1. Тип соединения — цилиндрический низкочастотный, негерметичный.
2. Фиксация — резьбовая, с многократным сочленением.
3. Количество контактов — 50.
4. Покрытие контактов — серебро.
5. Теплостойкость — до 100 °С.
6. Исполнение — всеклиматическое блочное.
7. Монтаж — внутренний объёмный, преимущественно пайкой.

Применение

Такие разъёмы обычно применяют в электронной аппаратуре, испытательном и измерительном оборудовании, промышленных устройствах и других системах, где требуется надёжное многополюсное низкочастотное соединение с хорошей вибро- и температурной стойкостью. Блочное исполнение корпуса позволяет устанавливать вилку непосредственно на плату или в корпус прибора, что упрощает компоновку и обслуживание изделия.

Благодаря всеклиматическому исполнению соединитель может использоваться в аппаратуре, работающей в различных климатических условиях. Сочетание серебряного покрытия контактов, резьбовой фиксации и теплостойкости до 100 °С делает модель 2РМТ42Б50Ш2В1БВ подходящей для ответственных узлов, где важны стабильность контактного сопротивления и механическая надёжность при эксплуатации.

Комплектация и данные каталога

Артикул изделия — 50446. Категория — 2РМТ. Производитель — «Элекон». Год, указанный в карточке товара, — 2017. Краткое описание из каталога не приводится. Иные сведения о комплектации, сертификатах, гарантии, стране производства и наличии в предоставленных данных отсутствуют.
