2РМТ42Б50Ш2В1БВ: надёжный цилиндрический разъём для промышленной аппаратуры

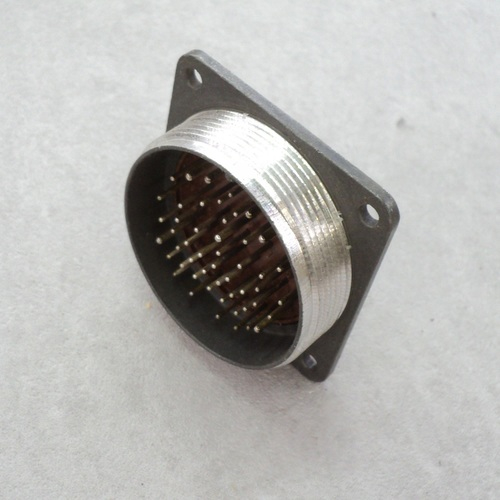

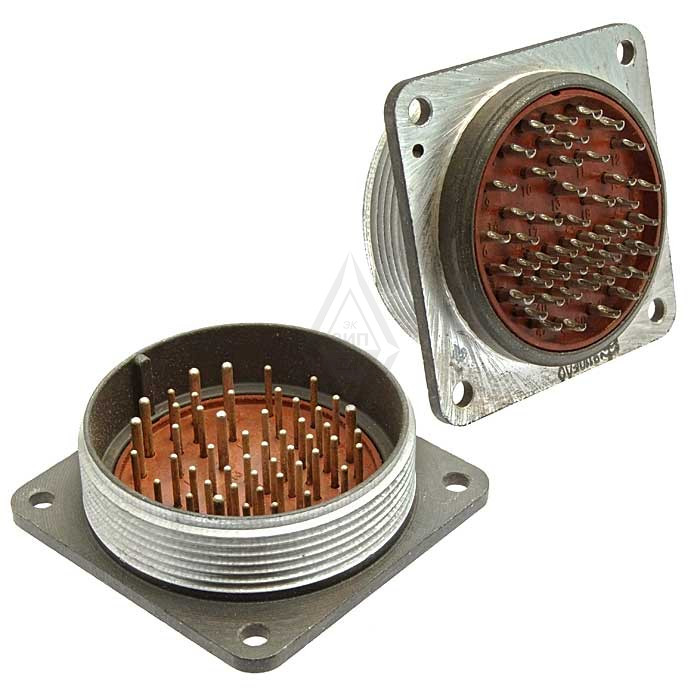

2РМТ42Б50Ш2В1БВ — приборная блочная вилка из серии низкочастотных цилиндрических соединителей 2РМТ. Модель применяется для создания разъёмных электрических соединений в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны устойчивость контакта, механическая прочность и работа в широком диапазоне внешних условий.

Разъём относится к негерметичному всеклиматическому исполнению и рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц. Конструкция предусматривает резьбовое сочленение и одношпоночную поляризацию корпуса, что помогает исключить неправильное соединение ответных частей.

Расшифровка маркировки

Маркировка 2РМТ42Б50Ш2В1БВ отражает основные конструктивные признаки изделия:

• 2РМТ — серия цилиндрических низкочастотных электрических соединителей.

• 42 — условный размер корпуса.

• Б — блочное, приборное исполнение корпуса.

• 50 — количество контактов.

• Ш — вилка.

• 2 — сочетание контактов разных диаметров: 1 и 1,5 мм.

• В — серебряное покрытие контактных поверхностей.

• 1 — вариант конструктивного исполнения.

• БВ — обозначение, связанное с исполнением и климатической категорией изделия.

Такое обозначение позволяет точно идентифицировать конфигурацию разъёма при проектировании оборудования, подготовке конструкторской документации и подборе ответной части.

Основные особенности 2РМТ42Б50Ш2В1БВ

Разъём рассчитан на подключение большого числа электрических цепей через единый компактный интерфейс. В конструкции предусмотрено 50 контактов, а контактная группа сочетает выводы диаметром 1 и 1,5 мм. Это даёт возможность использовать разъём для коммутации сигнальных, управляющих и питающих цепей в рамках одного соединения.

Ключевые характеристики серии и исполнения:

• Цилиндрический низкочастотный соединитель негерметичного типа.

• Приборная блочная вилка с 50 контактами.

• Резьбовой способ фиксации ответных частей.

• Одношпоночная поляризация корпуса.

• Серебряное покрытие контактов.

• Работа в цепях постоянного и переменного тока до 3 МГц.

• Рабочий температурный диапазон от −60 до +100 °C.

• До 500 циклов сочленения и расчленения.

• Минимальная наработка — до 5 000 часов в зависимости от применяемой нормативной документации и исполнения.

Электрические параметры

Для контактов диаметром 1 мм допустимая токовая нагрузка может составлять до 4–5 А, а для контактов диаметром 1,5 мм — до 8 А и выше в зависимости от условий применения и требований конкретной документации. Максимальное рабочее напряжение для разъёмов данного типоразмера указывается на уровне 560 или 700 В — выбор зависит от режима эксплуатации и параметров электрической цепи.

Сопротивление электрического контакта для выводов диаметром 1 мм составляет не более 5 мОм, а для контактов 1,5 мм — не более 2,5 мОм. Низкое контактное сопротивление важно для стабильной передачи сигналов и ограничения тепловых потерь при прохождении тока.

Где применяется разъём

Вилка 2РМТ42Б50Ш2В1БВ востребована в оборудовании, где требуется надёжно подключать многоконтактные жгуты, блоки, кабельные сборки и приборные панели. Типичные направления применения:

• Радиотехнические и радиоэлектронные устройства.

• Контрольно-измерительные комплексы.

• Промышленная автоматика и системы управления.

• Энергетическое и электротехническое оборудование.

• Транспортная техника.

• Аппаратура связи, сигнализации и телемеханики.

• Испытательные стенды и специализированные приборы.

Блочная конструкция делает разъём удобным для монтажа на корпусах, панелях и приборных отсеках. Резьбовое соединение обеспечивает устойчивую фиксацию при вибрации и механических нагрузках, а поляризация помогает соблюдать правильную ориентацию при подключении.

На что обратить внимание

При использовании 2РМТ42Б50Ш2В1БВ необходимо сопоставить электрическую схему с распайкой контактов, определить необходимую ответную часть и проверить соответствие условий эксплуатации климатическому исполнению изделия. Также важно учитывать фактическую нагрузку на каждый контакт, суммарный ток, способ монтажа, сечение подключаемых проводников и требования к защите оборудования от пыли, влаги и вибрации.

2РМТ42Б50Ш2В1БВ представляет собой функциональное решение для многоконтактного соединения электрических цепей в аппаратуре, рассчитанной на продолжительную и стабильную эксплуатацию.
