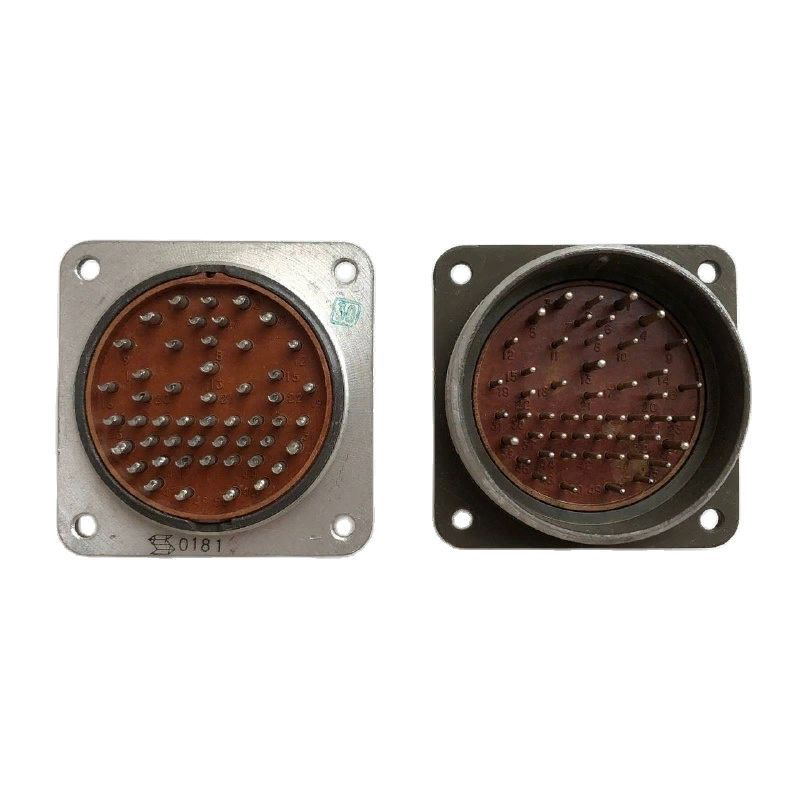

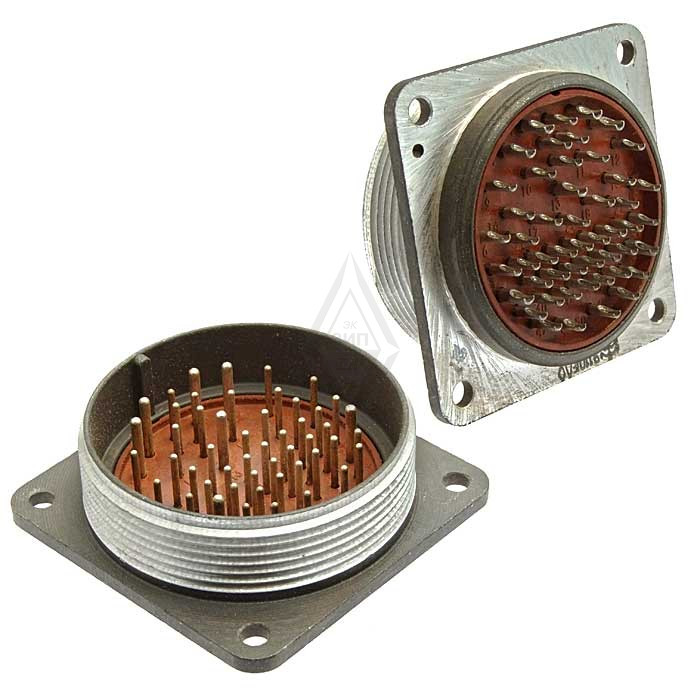

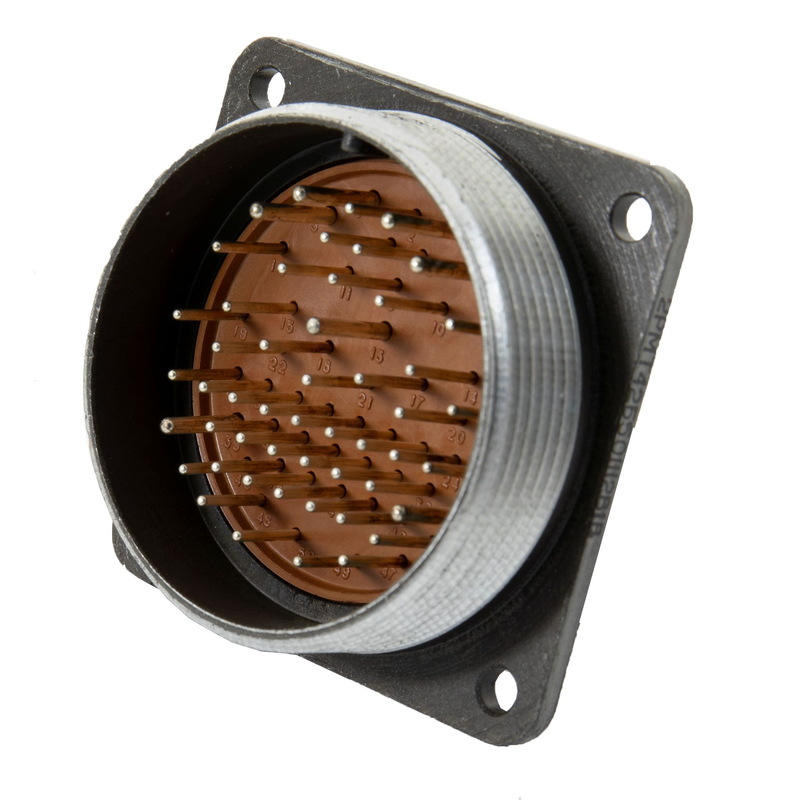

2РМТ42Б50Ш2В1 — цилиндрический разъём для многоконтактных электрических соединений

2РМТ42Б50Ш2В1 — низкочастотный цилиндрический электрический разъём серии 2РМТ, выполненный в виде блочной вилки. Он предназначен для формирования надёжных многоконтактных соединений в цепях постоянного и переменного тока, включая аппаратуру промышленного, приборного, радиотехнического и специального назначения.

Конструкция разъёма рассчитана на эксплуатацию в условиях механических воздействий и изменений температуры. Резьбовая фиксация при сочленении помогает удерживать соединение при вибрациях и предотвращает случайное рассоединение кабельной и приборной частей.

Назначение разъёма 2РМТ42Б50Ш2В1

Разъём 2РМТ42Б50Ш2В1 применяется там, где требуется подключить большое число электрических цепей через компактный приборный интерфейс. Это могут быть цепи питания, управления, сигнализации, измерения и передачи низкочастотных сигналов.

Основное назначение изделия:

• Создание разъёмного соединения между прибором и внешним жгутом проводов

• Подключение многоконтактных кабельных сборок к корпусному оборудованию

• Использование в системах автоматики, управления и контроля

• Применение в радиоэлектронной и электротехнической аппаратуре

• Эксплуатация в условиях, где важны механическая прочность и стабильность электрического контакта

Разъём относится к негерметичным цилиндрическим соединителям. Поэтому при установке в оборудование, работающее во влажной или загрязнённой среде, следует предусматривать защиту корпуса, кабельного ввода и зоны сочленения.

Расшифровка маркировки

Маркировка 2РМТ42Б50Ш2В1 содержит основные конструктивные признаки изделия:

Для данного сочетания контактов характерно наличие 43 контактов диаметром 1 мм и 7 контактов диаметром 1,5 мм. Такое распределение удобно, когда в одном разъёме необходимо объединить слаботочные сигнальные линии и цепи с несколько большей токовой нагрузкой.

Основные технические параметры

Разъём 2РМТ42Б50Ш2В1 рассчитан на работу в электрических цепях переменного и постоянного тока. Для типономиналов этой серии указываются рабочие напряжения до 560 или 700 В — конкретное допустимое значение следует сверять с документацией на применяемое исполнение и условия эксплуатации.

К ключевым параметрам относятся:

• Количество контактов — 50

• Условный размер корпуса — 42

• Тип контактной части — вилка

• Вид монтажа — блочный, на корпус или приборную панель

• Способ сочленения — резьбовой

• Диаметры контактов — 1 мм и 1,5 мм

• Максимальная токовая нагрузка на контакт диаметром 1 мм — до 4 А

• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — до 8 А

• Допустимая суммарная токовая нагрузка — до 190 А

• Сопротивление контакта — не более 5 мОм для контакта диаметром 1 мм и 2,5 мОм для контакта диаметром 1,5 мм

• Электрическая ёмкость между контактами — не более 6 пФ

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм

• Рабочий температурный диапазон для серии — ориентировочно от −60 до +100 °C

• Ресурс сочленений и расчленений — до 500 циклов

Конструктивные особенности

Корпус разъёма обычно изготавливается из алюминиевого сплава, что позволяет сочетать механическую прочность с умеренной массой. Контакты являются извлекаемыми, поэтому при соблюдении технологических требований допускается обслуживание контактной группы или замена отдельных повреждённых контактов.

Серебряное покрытие контактов, обозначаемое буквой «В» в маркировке, способствует снижению переходного сопротивления и поддержанию качественного электрического соединения. При этом необходимо учитывать особенности эксплуатации серебряных покрытий: в атмосфере с активными серосодержащими примесями возможно потемнение поверхности, поэтому для ответственных цепей важны правильный выбор условий хранения и регламентное обслуживание разъёмного соединения.

Резьбовая система фиксации обеспечивает:

• Устойчивость к вибрации и ударам

• Надёжное удержание вилки и ответной части

• Стабильное положение контактных групп

• Защиту от непреднамеренного отсоединения при эксплуатации оборудования

Что учитывать при применении

При проектировании жгута с разъёмом 2РМТ42Б50Ш2В1 важно проверять не только число контактов, но и фактическую распайку или обжим, ток по каждой линии, суммарную нагрузку, сечение проводов и совместимость с ответной частью.

Например, линии питания с током до 8 А целесообразно размещать на контактах диаметром 1,5 мм, а цепи дискретных сигналов, датчиков и управления — на контактах диаметром 1 мм. При этом нельзя ориентироваться только на ток одного контакта: требуется контролировать также суммарный ток, нагрев в жгуте, падение напряжения и условия отвода тепла.

Перед монтажом следует удостовериться в следующем:

• Ответная часть имеет совместимый типоразмер, схему расположения контактов и ключевание

• Номера контактов соответствуют электрической документации

• Токовая нагрузка распределена с учётом диаметра контактов

• Кабель и крепление исключают передачу механической нагрузки непосредственно на контакты

• Зона соединения защищена от загрязнения, влаги и коррозионно-активной среды

• Технология монтажа соответствует требованиям к извлекаемым контактам и применяемому проводнику

2РМТ42Б50Ш2В1 остаётся практичным решением для построения плотных многоконтактных интерфейсов в аппаратуре, где нужны компактность, резьбовая фиксация, раздельное подключение силовых и сигнальных цепей, а также высокая стабильность электрических характеристик.
