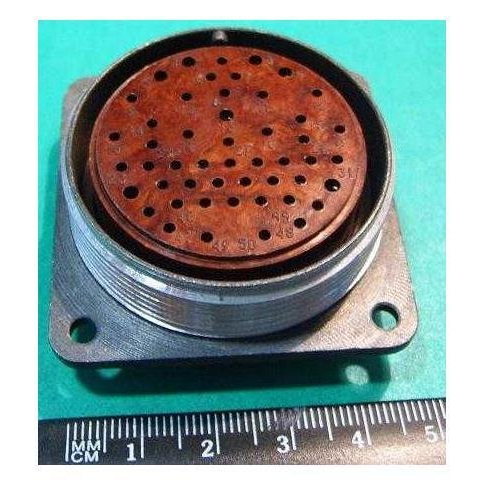

2РМТ42Б50Г2В1В «5» — это всеклиматическая блочная приборная розетка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РМТ — тип соединителя, 42 — условный размер корпуса (посадочный диаметр 42 мм), Б — блочный приборный тип без патрубка, 50 — количество контактов, Г — розетка, 2 — сочетание контактов (обычно 43 контакта диаметром 1 мм и 7 диаметром 1,5 мм), В — серебряное покрытие контактов, 1 — теплостойкость до 100°С, В — всеклиматическое исполнение, «5» — категория приёмки по ТУ ГЕ0.364.126ТУ.

Изображение показывает технический чертёж розетки с боковым и фронтальным видами, где указаны размеры и конструктивные элементы.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 700 В (или 560 В в зависимости от условий), токовую нагрузку на контакт до 4 А (для 1 мм) или 8 А (для 1,5 мм), общую нагрузку до 190 А.

• Сопротивление контактов: ≤5 мОм (1 мм), ≤2,5 мОм (1,5 мм); ёмкость между контактами ≤6 пФ; сопротивление изоляции ≥5000 МОм.

• Электрическая прочность: 1850 В (при 560 В) или 2300 В (при 700 В).

Масса не превышает 73 г, минимальная наработка — 5000 часов.

Условия эксплуатации

Розетка выдерживает температуру от -60°C до +100°C (смена до +180°C/-60°C), вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²), линейное ускорение 2000 м/с² и давление от вакуума до 50,6·10⁴ Па.

Сочленение резьбовое с одношпоночной поляризацией, усилие расчленения до 539,6 Н. Производится в России для внутреннего монтажа в приборах.
