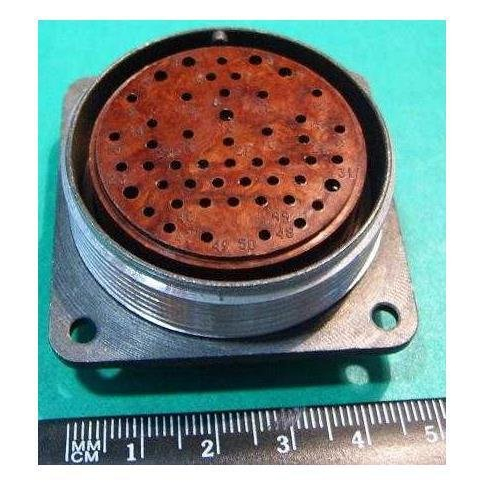

2РМТ42Б50Г2В1В «5» — это приборная блочная розетка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она имеет 50 контактов (в основном диаметром 1 мм и 1,5 мм), всеклиматическое исполнение и теплостойкость до 100°C, с серебряным покрытием контактов.

Назначение

Соединитель используется для надежного соединения в приборах и оборудовании, включая монтаж без патрубка (блочный тип). Он негерметичный, с резьбовым сочленением и одношпоночной поляризацией корпусов.

Изображение показывает технический чертеж розетки с боковым и фронтальным видами, где видны размеры и посадочный диаметр 42 мм.

Технические характеристики

• Максимальное рабочее напряжение: 700/560 В.

• Токовая нагрузка: до 4 А на контакт 1 мм, до 8 А на 1,5 мм; общая до 190 А.

• Сопротивление контактов: не более 5 мОм.

• Электрическая прочность изоляции: 1850 В (при 560 В) / 2300 В (при 700 В).

• Сопротивление изоляции: не менее 5000 МОм.

• Емкость между контактами: не более 6 пФ.

• Масса: не более 73 г.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (смена до +180°C/-60°C). Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), линейное ускорение 2000 м/с², удары (до 5000 м/с²) и давление от 1,2·10⁴ Па до 50,6·10⁴ Па.

Расшифровка обозначения

2РМТ — серия; 42 — размер корпуса; Б — приборный тип; 50 — число контактов; Г — розетка; 2 — сочетание контактов; В — серебро; 1 — теплостойкость 100°C; В — всеклиматическое; «5» — категория приемки по ТУ ГЕ0.364.126ТУ.
