Назначение соединителя

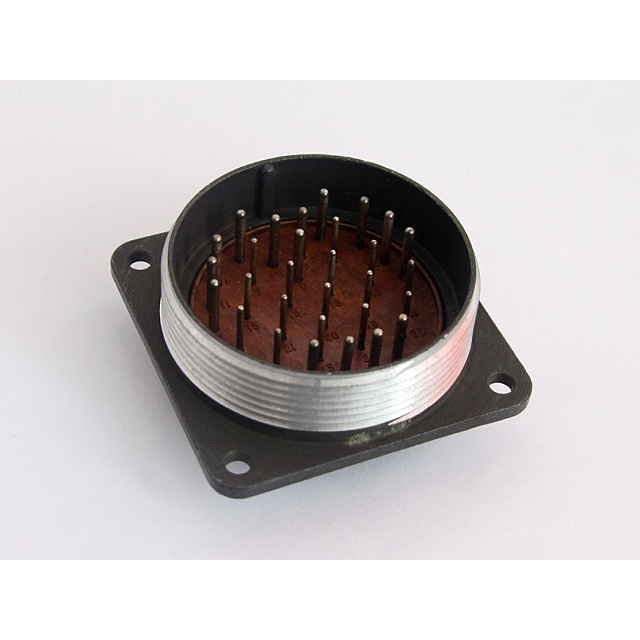

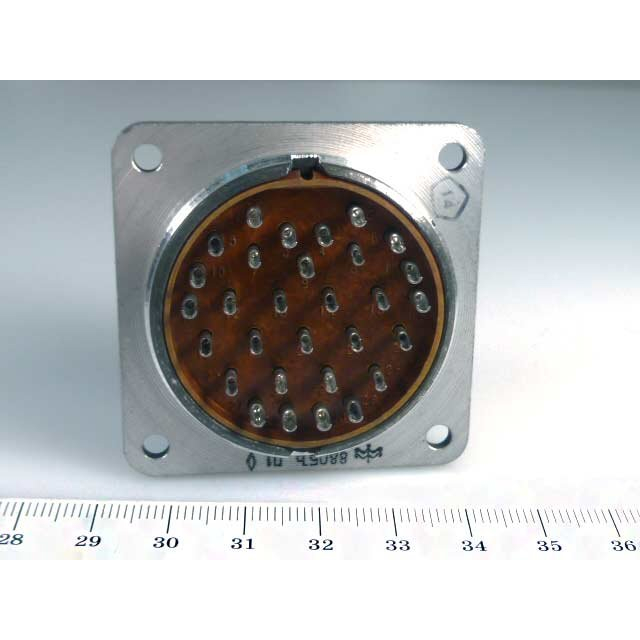

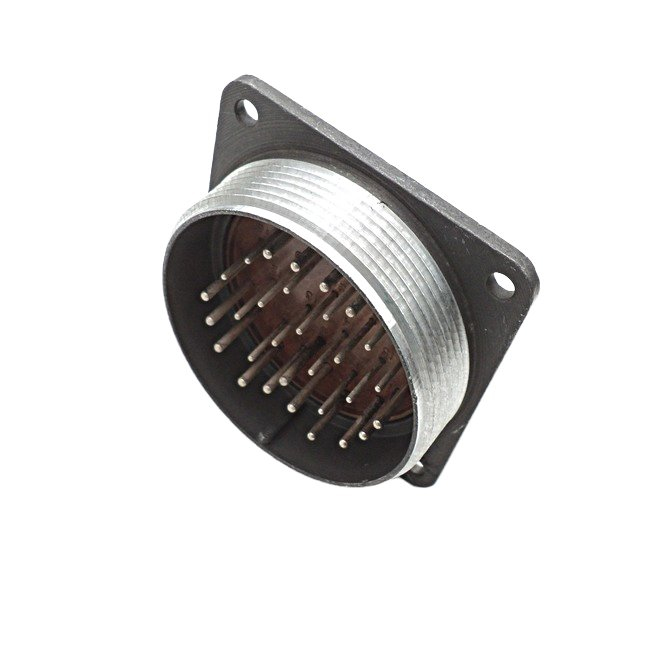

2РМТ42Б30Ш2В1В — это блочная вилка, то есть приборная (мужская) часть разъёма из серии соединителей 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного тока и переменного тока частотой до 3 МГц. Вилка применяется для объёмного (приборного) монтажа в электрорадиотехнических устройствах, где требуется стационарная установка ответной части разъёма на корпусе прибора, блока или пульта.

Сочленение с ответной розеткой резьбовое, поляризация корпусов выполнена одношпоночной, что обеспечивает надёжную фиксацию и исключает неправильное соединение частей разъёма. Конструкция рассчитана на жёсткие условия эксплуатации, включая вибрации, удары и значительные перепады температуры.

Расшифровка условного обозначения

Обозначение 2РМТ42Б30Ш2В1В построено по стандартной схеме и содержит полную информацию о типе и исполнении изделия:

• 2РМТ — тип соединителя: приборные разъёмы с резьбовым сочленением;
• 42 — условный размер корпуса;
• Б — блочный тип корпуса, предназначенный для стационарной установки;
• 30 — количество контактов;
• Ш — вилка, то есть мужская часть разъёма;
• 2 — сочетание контактов с диаметрами 1 мм и 1,5 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 °С;
• В — всеклиматическое исполнение, рассчитанное на эксплуатацию в широком диапазоне условий.

Подтверждённые технические характеристики

Соединители серии 2РМТ рассчитаны на повышенные токовые и механические нагрузки. Для модели 2РМТ42Б30Ш2В1В подтверждены следующие параметры:

• максимальная токовая нагрузка на контакт диаметром 1 мм — 4,5 А;
• максимальная токовая нагрузка на контакт диаметром 1,5 мм — 9 А;
• суммарная токовая нагрузка на соединитель — 168 А;
• максимальное рабочее напряжение — 560 В постоянного или переменного тока, а также 700 В;
• максимальное испытательное напряжение — 1850 В постоянного тока и 2300 В амплитудного переменного тока в нормальных условиях;
• ёмкость между контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях и не менее 1000 МОм в остальных режимах;
• усилие расчленения — не более 343,4 Н, что соответствует 35 кгс.

Условия эксплуатации

Вилка сохраняет работоспособность при температуре окружающей среды от минус 60 °С до плюс 100 °С, а смена температур допускается в диапазоне от минус 60 °С до плюс 180 °С. Изделие выдерживает вибрацию с частотой от 1 до 1000 Гц при ускорении 490 м/с², что соответствует 50 g, многократные удары с ускорением 1000 м/с² (100 g) и линейные нагрузки 2000 м/с² (200 g).

Дополнительно подтверждена устойчивость к пониженному давлению до 133,32·10-12 Па, повышенному давлению до 50,6·104 Па и акустическому шуму до 170 дБ в диапазоне от 50 до 10 000 Гц. Наработка составляет не менее 1000 ч, число сочленений-расчленений — 500 циклов, срок сохраняемости — не менее 15 лет.

Применение и приёмочные данные

Благодаря всеклиматическому исполнению и стойкости к механическим воздействиям вилка 2РМТ42Б30Ш2В1В подходит для промышленной, авиационной и другой техники, работающей в условиях вибраций, ударов и перепадов температур. Изделие применяется в высоконагруженных системах, где важны компактность, надёжность и стабильность электрического соединения.

Для данной позиции указана приёмка «5», а год выпуска относится к 88–89. Артикул товара — 70185, категория — 2РМТ. Производитель в предоставленных данных не указан.
