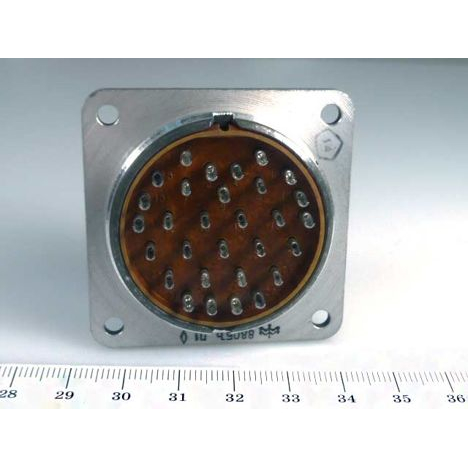

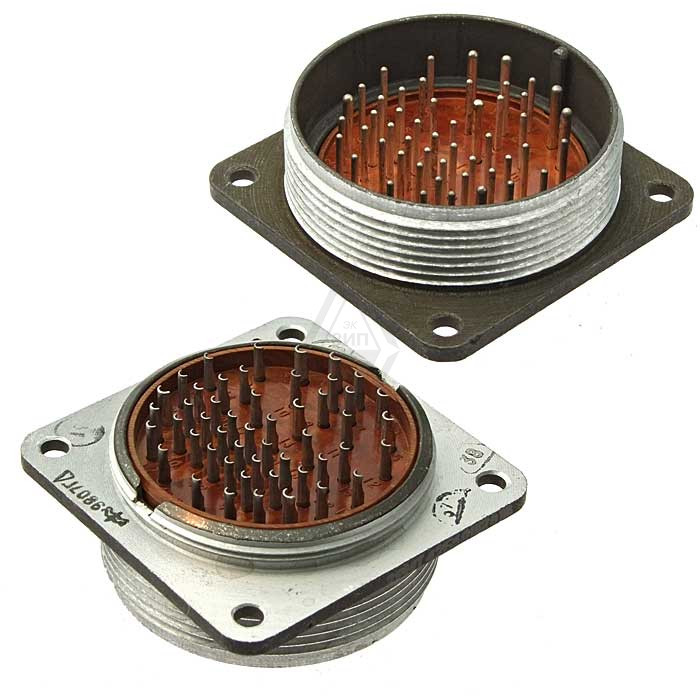

Назначение соединителя 2РМТ42Б30Ш2В1В «5»

Разъём 2РМТ42Б30Ш2В1В «5» представляет собой низкочастотный цилиндрический электрический соединитель отечественного происхождения, относящийся к серии 2РМТ. Изделие предназначено для работы в цепях постоянного и переменного тока с частотой до примерно 3 МГц. Соединитель применяется в промышленных, радиотехнических и военных системах, где предъявляются повышенные требования к вибрационной и климатической стойкости. Конструкция с резьбовой фиксацией обеспечивает надёжное механическое соединение и защиту от самопроизвольного размыкания при внешних воздействиях.

Благодаря приборному (блочному) исполнению корпуса разъём предназначен для установки на панели, корпуса приборов и блоков аппаратуры. Тип корпуса Б подтверждает монтажное исполнение, рассчитанное на стационарное закрепление в составе радиоэлектронного оборудования. Изделие ориентировано на применение в авиационной, судовой и наземной технике, где требуется стабильная электрическая связь в условиях механических нагрузок и перепадов температур.

Конструктивные особенности и расшифровка обозначения

Маркировка соединителя несёт в себе полную информацию о его конструктивных параметрах. Условный диаметр корпуса составляет порядка 42 мм. Количество контактов — 30 штук. Часть соединителя обозначена как Ш2, что соответствует вилке с комбинацией контактов «2» — одним из типоразмерных вариантов контактного поля.

Буквенно-цифровые индексы в наименовании указывают на следующие подтверждённые особенности:

• индекс В — всеклиматическое исполнение, обеспечивающее работу в широком диапазоне температур и влажности;
• цифра 1 — теплостойкость до плюс 100 градусов Цельсия;
• индекс В в позиции покрытия контактов — серебряное покрытие контактных поверхностей;
• обозначение «5» в кавычках — вариант исполнения или номер группы совместимости, определяющий подбор ответной розетки из серии 2РМТ или 2РМ с тем же номером группы;
• приёмка «5» — специальная приёмка изделия, подтверждающая расширенные требования к контролю качества.

Электрические и механические характеристики

Соединитель рассчитан на максимальное рабочее напряжение порядка 560–700 В амплитудного значения. Испытательное напряжение при нормальных условиях достигает примерно 1800–2300 В. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000–5000 МОм, что гарантирует надёжную электрическую развязку между соседними контактами. Допустимый ток на один контакт зависит от диаметра контактного элемента и для стандартных контактов серии 2РМТ находится в диапазоне 4–18 А.

Механическая стойкость изделия подтверждена способностью выдерживать синусоидальную вибрацию в широком диапазоне частот, а также многократные ударные нагрузки. Рабочая температура окружающей среды охватывает интервал примерно от минус 60 до плюс 100 градусов Цельсия. Сохранность при смене температур допускает кратковременное воздействие до плюс 150–180 градусов Цельсия и минус 60 градусов Цельсия без потери функциональных свойств.

Совместимость и применение

Номер группы совместимости «5» определяет подбор ответной части — розетки из серии 2РМТ или 2РМ с аналогичным номером группы. Такая система маркировки исключает ошибочное сочленение разъёмов разных групп и обеспечивает корректное электрическое соединение в составе аппаратуры. Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации.

Разъём применяется в радиоэлектронной аппаратуре, измерительных комплексах, системах связи и управления, где требуется высокая плотность монтажа при значительном числе контактных цепей. Всеклиматическое исполнение позволяет эксплуатировать соединитель в условиях повышенной влажности, резких перепадов температур и воздействия соляного тумана. Тропикостойкость конструкции подтверждена применяемыми материалами и покрытиями.
