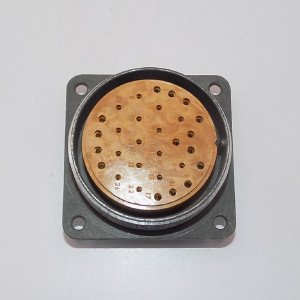

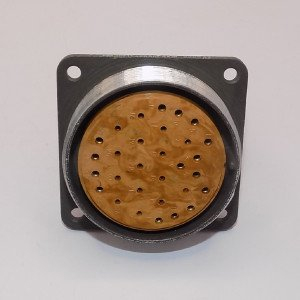

2РМТ42Б30Г2В1В — блочная розетка для надежных электрических соединений

Разъем 2РМТ42Б30Г2В1В — низкочастотный цилиндрический соединитель серии 2РМТ, предназначенный для создания разъемных электрических соединений в аппаратуре, промышленном оборудовании, системах автоматизации и специальной технике. Исполнение рассчитано на внутренний объемный монтаж и работу в цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

Маркировка 2РМТ42Б30Г2В1В содержит ключевые сведения о конструкции и параметрах изделия:

Таким образом, 2РМТ42Б30Г2В1В представляет собой 30-контактную блочную розетку с контактами двух типоразмеров, рассчитанную на эксплуатацию в широком диапазоне внешних воздействий.

Электрические характеристики

Конструкция разъема предусматривает использование контактов диаметром 1 мм и 1,5 мм. Это позволяет объединять в одном соединителе сигнальные и более нагруженные силовые цепи, если такая комбинация предусмотрена схемой расположения контактов.

Основные параметры изделия:

• Рабочее напряжение — до 560 или 700 В, в зависимости от диаметра применяемого контакта.

• Допустимый ток на контакт диаметром 1 мм — до 4,5 А.

• Допустимый ток на контакт диаметром 1,5 мм — до 9 А.

• Суммарная токовая нагрузка на соединитель — до 168 А.

• Переходное сопротивление контактов диаметром 1 мм — не более 5 мОм.

• Переходное сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Межконтактная емкость — не более 6 пФ.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и обеспечивает стабильность электрического контакта при многократных соединениях и разъединениях.

Конструкция и монтаж

2РМТ42Б30Г2В1В относится к блочным розеткам, то есть устанавливается на корпус, панель или приборную стенку оборудования. Для сопряжения применяется ответная часть соответствующего типоразмера и контактной схемы. Сочленение выполняется резьбовым способом, а одношпоночная поляризация исключает неправильную ориентацию при подключении.

Контакты являются извлекаемыми, что упрощает обслуживание жгута и замену отдельных элементов при ремонте. Для присоединения проводников используются хвостовики контактов: для контактов диаметром 1 мм допускается провод сечением до 0,5 мм², для контактов 1,5 мм — до 1 мм².

Важно учитывать, что корректное соединение возможно только при совпадении типа разъема, размера корпуса, контактной схемы, исполнения ответной части и сочетания контактов. Соединители серий 2РМТ и 2РМДТ могут иметь разные схемы расположения контактов и не являются взаимосочленяемыми.

Устойчивость к воздействиям

Разъем 2РМТ42Б30Г2В1В предназначен для эксплуатации в сложных условиях. Диапазон рабочих температур составляет от −60 до +100 °C, а всеклиматическое исполнение предусматривает устойчивость к повышенной влажности, инею, росе, озону, плесневым грибам и соляному туману.

Изделие также рассчитано на вибрационные и ударные нагрузки:

• Синусоидальная вибрация — в диапазоне частот до 5000 Гц.

• Многократные механические удары — с ускорением до 1000 м/с².

• Одиночные механические удары — с ускорением до 5000 м/с².

• Допустимое число циклов сочленения и расчленения — до 500.

• Минимальная наработка — не менее 1000 часов.

• Минимальный срок сохраняемости — 15 лет.

Области применения

Блочная розетка 2РМТ42Б30Г2В1В используется там, где требуется компактное, надежное и обслуживаемое многоконтактное соединение. Типовые области применения включают:

• Промышленную автоматику и шкафы управления.

• Контрольно-измерительную аппаратуру.

• Радиоэлектронные и радиотехнические устройства.

• Системы электропитания и распределения сигналов.

• Приборные панели, испытательные стенды и специализированное оборудование.

• Кабельные сборки и внутренние межблочные соединения.

При проектировании соединения рекомендуется сверять конкретную схему контактов, электрические нагрузки по каждому выводу, параметры ответной части и требования конструкторской документации. Это особенно важно для цепей с повышенным током, напряжением, вибрацией или повышенной влажностью.
