Назначение

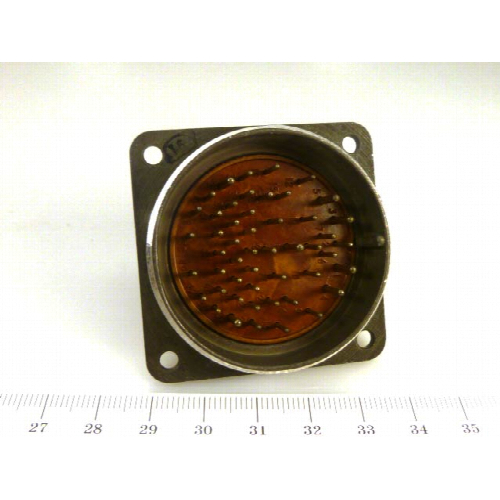

2РМТ42Б0Ш2В1БВ «5» — это цилиндрический низкочастотный электрический разъём, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и специальной техники. Изделие относится к серии 2РМТ и выполнено в тропикоустойчивом исполнении, что допускает его эксплуатацию в условиях повышенной влажности и значительных перепадов температур.

Разъём представляет собой блочную (приборную) вилку с резьбовым способом сочленения. Такое исполнение обеспечивает надёжную фиксацию ответной части, защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках, а также удобство монтажа на корпус оборудования. Условный размер корпуса составляет 42 мм, что определяет габаритные и присоединительные параметры изделия. Конструкция включает 50 контактов диаметром 1 мм, расположенных в двух вставках. Контакты имеют серебряное покрытие (В1), обеспечивающее стабильное переходное сопротивление и устойчивость к окислению при длительном хранении и эксплуатации.

Подтверждённые особенности и технические характеристики

Изделие 2РМТ42Б0Ш2В1БВ «5» обладает следующими параметрами, подтверждёнными для данной серии:

Электрические параметры

• Максимальное рабочее напряжение — от 560 до 700 В в зависимости от условий эксплуатации и типа нагрузки.
• Токовая нагрузка на контакт диаметром 1 мм — от 5 до 8 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Количество сочленений-расчленений — до 500 циклов, что подтверждает высокий ресурс при многократных коммутациях.
• Покрытие контактов — серебро (обозначение В1), обеспечивающее низкое переходное сопротивление и стабильность электрических соединений.

Механические и климатические параметры

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Допускается кратковременный нагрев до плюс 150 градусов Цельсия без потери работоспособности.
• Устойчивость к вибрационным нагрузкам — до 5000 Гц с ускорением 490 метров на секунду в квадрате (50 g).
• Устойчивость к механическим ударам — до 5000 метров на секунду в квадрате (500 g).
• Повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия, что соответствует требованиям к тропикоустойчивому исполнению.

Корпус разъёма выполнен в блочном (приборном) исполнении, обозначаемом буквой «Б». Это означает, что изделие предназначено для установки на неподвижной части оборудования — панели, корпусе или шасси. Монтаж осуществляется через резьбовое соединение, а фиксация на панели выполняется с помощью штатных крепёжных элементов, соответствующих условному размеру корпуса 42 мм.

Расшифровка обозначения

Обозначение изделия содержит полную информацию о конструктивных особенностях и исполнении:

1. 2РМТ — тип соединителя, цилиндрический низкочастотный, тропикоустойчивый.
2. 42 — условный диаметр корпуса в миллиметрах.
3. Б — блочное (приборное) исполнение корпуса.
4. 0 — стандартное сочетание контактов.
5. Ш — вилка, то есть часть разъёма со штыревыми контактами.
6. 2 — число контактных вставок.
7. В1 — серебряное покрытие контактов.
8. БВ — всеклиматическое исполнение, допускающее работу в широком диапазоне климатических условий.

Применение

Разъём 2РМТ42Б0Ш2В1БВ «5» применяется в бортовой и наземной радиоэлектронной аппаратуре, измерительных приборах, блоках питания, системах автоматики и промышленного управления. Благодаря блочному исполнению он устанавливается стационарно на корпусах устройств, а ответная кабельная часть подключается со стороны внешних линий связи. Изделие востребовано в тех случаях, когда требуется высокая плотность контактов при ограниченных габаритах, а также устойчивость к жёстким условиям эксплуатации.

Исполнение «5» в обозначении приёмки указывает на приёмку по дополнительным требованиям, применяемым к изделиям для ответственных применений. Конкретные требования такой приёмки устанавливаются технической документацией заказчика или предприятия-изготовителя. Разъём сохраняет работоспособность при длительном воздействии влажности, вибрации, ударов и перепадов температур, что делает его пригодным для использования в подвижных объектах, морском и авиационном оборудовании, энергетических установках и промышленной автоматике.

Монтаж контактов выполняется пайкой или обжимом в соответствии с принятой технологией для контактов диаметром 1 мм. Рекомендуется строго соблюдать схемы распайки и маркировку цепей, поскольку разъём содержит 50 контактов, распределённых по двум вставкам. Резьбовое сочленение обеспечивает плотное прилегание частей разъёма и исключает попадание пыли и влаги внутрь контактной зоны при полностью затянутом соединении.
