Назначение и область применения

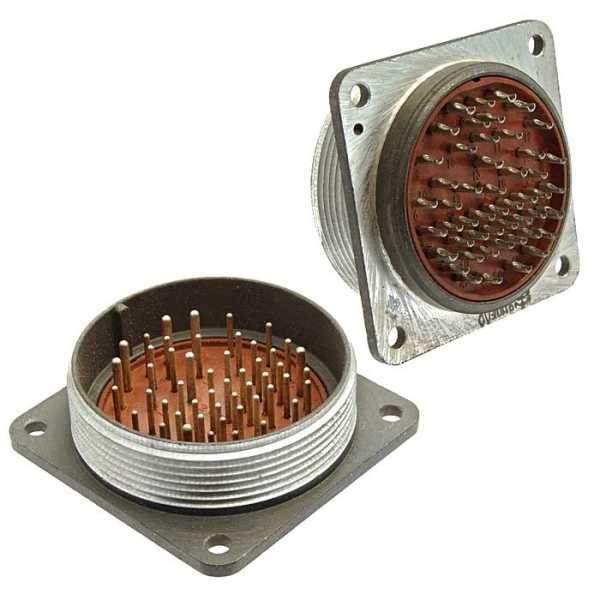

Электрический разъём 2РМТ42Б0Ш2В1 «5» относится к серии 2РМТ и предназначен для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Изделие представляет собой блочную вилку с условным размером корпуса 42 мм, нулевой комплектностью и контактами диаметром 1 мм с серебряным покрытием. Разъём рассчитан на внутренний объёмный монтаж в приборах и оборудовании, где требуется надёжное разъёмное соединение с высокой стойкостью к внешним воздействующим факторам.

Благодаря конструктивному исполнению и применяемым материалам разъём подходит для использования в радиоэлектронной аппаратуре, измерительных комплексах, системах связи и промышленной электронике. Резьбовое сочленение с одношпоночной поляризацией исключает неправильное соединение ответных частей и обеспечивает стабильность контакта при механических нагрузках.

Основные технические характеристики

• Тип изделия — блочная вилка, исполнение Ш.
• Условный размер корпуса — 42 мм.
• Диаметр контактов — 1 мм, покрытие — серебро.
• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на один контакт — до 9 А.
• Суммарная токовая нагрузка на соединитель — от 168 до 190 А в зависимости от конфигурации.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — от 1000 до 5000 часов.
• Количество соединений-расчленений — до 500 циклов.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава АЛ-11, что обеспечивает сочетание малой массы и достаточной механической прочности. Изолятор изготовлен из пресс-материала АГ-4, обладающего высокими диэлектрическими свойствами и устойчивостью к температурным воздействиям. Габаритные размеры вилки составляют приблизительно 49 на 49 на 25 мм, масса — не более 45,5 грамма.

Контакты диаметром 1 мм имеют серебряное покрытие, способствующее снижению переходного сопротивления и повышению коррозионной стойкости. Сочленение с ответной частью осуществляется посредством резьбового соединения, конструкция которого включает одношпоночную поляризацию для надёжной фиксации и исключения ошибочной установки.

Условия эксплуатации и устойчивость к внешним воздействиям

Разъём 2РМТ42Б0Ш2В1 «5» сохраняет работоспособность в широком диапазоне механических и климатических нагрузок. Изделие выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, акустический шум интенсивностью до 170 дБ, многократные удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Эксплуатация допускается при пониженном атмосферном давлении до 10 в минус двенадцатой степени миллиметров ртутного столба и при повышенном давлении до 50,6 на 10 в четвёртой степени паскалей. Конструкция выдерживает смену температур в диапазоне от плюс 180 до минус 60 градусов Цельсия. Климатическое исполнение — УХЛ2.1, что подтверждает пригодность изделия для умеренного и холодного климата при размещении в отапливаемых помещениях или укрытиях с регулируемыми условиями.

Приёмка и маркировка

Изделие поставляется с приёмкой «5», что указывает на проведение приёмо-сдаточных испытаний в соответствии с установленными техническими требованиями. Артикул товара — 4169. Маркировка содержит полное обозначение разъёма и позволяет однозначно идентифицировать изделие при подборе ответных частей и оформлении эксплуатационной документации.
