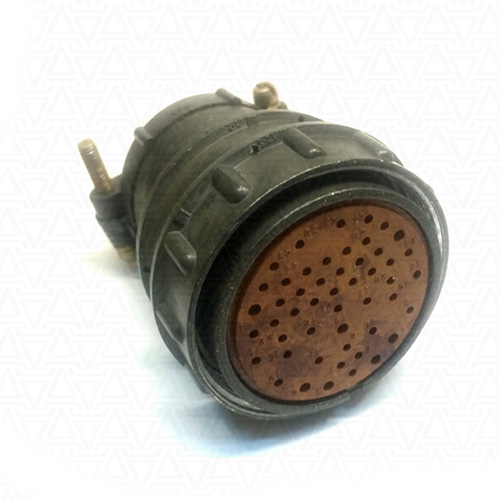

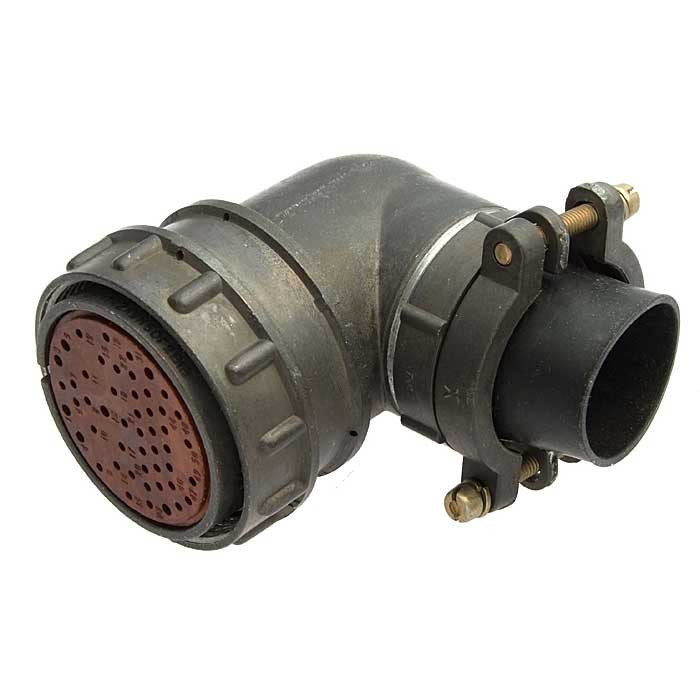

2РМТ42Б0Г2В1В «5»

Цена:

1750 ₽

Технические характеристики

2РМТ42Б0Г2В1В

2РМТ42Б0Г2В1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого типа из серии 2РМТ, предназначенный для надежного соединения электрических цепей постоянного и переменного тока в различных аппаратах.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РМТ — тип соединителя, 42 — условный размер корпуса, Б — блочный (приборный) вид корпуса, 0 — монтажная часть без патрубка, Г — сочетание контактов (вероятно, нулевое или базовое исполнение), 2 — серебряное покрытие контактов, В1 — всеклиматическое исполнение, В — дополнительный индекс.

Основные характеристики

Соединитель рассчитан на токовую нагрузку до 4,5 А на контакты диаметром 1 мм и до 9 А на 1,5 мм, с максимальным рабочим напряжением 700 В (для 1 мм) или 560 В (для 1,5 мм).
Он выдерживает испытательное напряжение до 2300 В, сопротивление контактов минимально, а изоляции — не менее 5000 МОм. +1
Рабочая температура от -60°C до +100°C, с возможностью кратковременного нагрева контактов до +180°C.

Устойчивость к внешним факторам

Соединитель соответствует всеклиматическому исполнению В2.1 по ГОСТ 15150-69, устойчив к влажному теплу, инею, росе, морскому туману, солнечному излучению, озону и плесени. +1
Выдерживает механические удары (до 5000 м/с² одиночные, 1000 м/с² многократные), линейное ускорение 2000 м/с² и вибрацию 1–5000 Гц. +1
Атмосферное давление от 10⁻¹² мм рт. ст. до 5 кгс/см².

Применение и монтаж

Используется во внутренней проводке радиоэлектронной и радиотехнической аппаратуры для пайки или объемного монтажа. +1
Состоит из вилки и розетки с резьбовой фиксацией, рассчитан на 500 циклов сочленения-расчленения и наработку не менее 1000 часов.
Срок сохраняемости — 15 лет.

Описание

Назначение изделия

Цилиндрический низкочастотный негерметичный соединитель 2РМТ42Б0Г2В1В тропикоустойчивого типа из серии 2РМТ предназначен для надёжного соединения электрических цепей постоянного и переменного тока в различной радиоэлектронной и радиотехнической аппаратуре. Изделие применяется при комплектации внутренней проводки устройств, где требуется разъёмное контактное сопряжение с резьбовой фиксацией и стабильными электрическими параметрами в широком диапазоне внешних воздействий.

Соединитель рассчитан на эксплуатацию в составе приборного оборудования, блоков питания, систем управления и измерительных комплексов. Конструкция позволяет производить пайку или объёмный монтаж проводников, обеспечивая удобство сборки и последующего обслуживания аппаратуры.

Подтверждённые особенности и технические параметры

Обозначение изделия расшифровывается следующим образом: 2РМТ — тип соединителя, 42 — условный размер корпуса, Б — блочный (приборный) вид корпуса, 0 — монтажная часть без патрубка, Г — сочетание контактов, 2 — серебряное покрытие контактов, В1 — всеклиматическое исполнение, В — дополнительный индекс. Приёмка «5» подтверждает соответствие изделия установленным требованиям к качеству и надёжности.

Основные электрические характеристики соединителя:

токовая нагрузка до 4,5 А на контактах диаметром 1 мм и до 9 А на контактах диаметром 1,5 мм;
максимальное рабочее напряжение 700 В для контактов 1 мм и 560 В для контактов 1,5 мм;
испытательное напряжение до 2300 В;
сопротивление изоляции не менее 5000 МОм;
минимальное переходное сопротивление контактов.

Рабочий температурный диапазон составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при этом допускается кратковременный нагрев контактов до плюс 180 градусов Цельсия. Соединитель соответствует всеклиматическому исполнению В2.1 по ГОСТ 15150-69 и устойчив к влажному теплу, инею, росе, морскому туману, солнечному излучению, озону и плесени.

Устойчивость к механическим и климатическим воздействиям

Изделие сохраняет работоспособность при воздействии значительных механических нагрузок. Оно выдерживает одиночные механические удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате. Допустимое линейное ускорение составляет 2000 метров на секунду в квадрате, а диапазон вибрационных нагрузок — от 1 до 5000 герц.

Соединитель рассчитан на работу при атмосферном давлении от 10 в минус двенадцатой степени миллиметров ртутного столба до 5 килограмм-силы на квадратный сантиметр. Данные параметры позволяют использовать разъём в условиях разреженной атмосферы и при значительном избыточном давлении.

Применение и монтаж

2РМТ42Б0Г2В1В используется во внутренней проводке радиоэлектронной и радиотехнической аппаратуры. Конструкция состоит из вилки и розетки с резьбовой фиксацией, что обеспечивает плотное и надёжное сочленение в условиях вибраций и ударов. Соединитель рассчитан на 500 циклов сочленения-расчленения, наработка составляет не менее 1000 часов, а срок сохраняемости — 15 лет.

Монтаж выполняется методом пайки или объёмного монтажа. Блочная конструкция корпуса без патрубка позволяет устанавливать разъём непосредственно на приборную панель или шасси аппаратуры. Серебряное покрытие контактов обеспечивает стабильное электрическое соединение и низкое переходное сопротивление в течение всего срока службы.
