Назначение и область применения

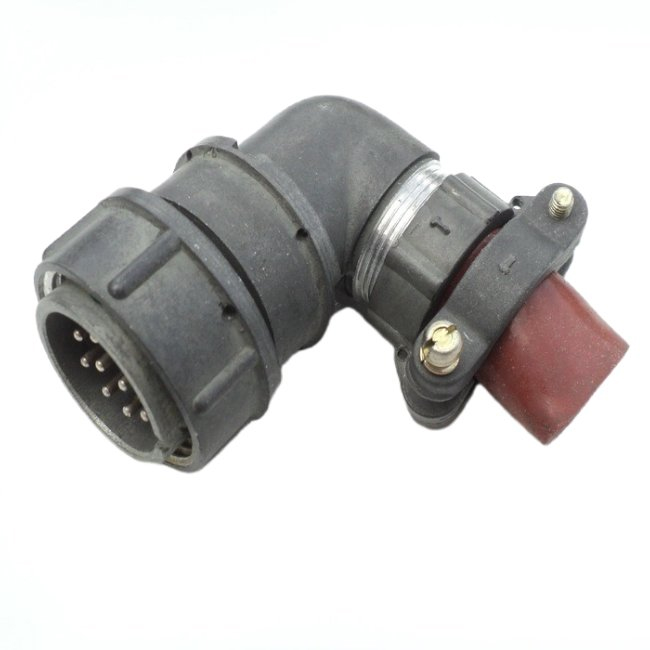

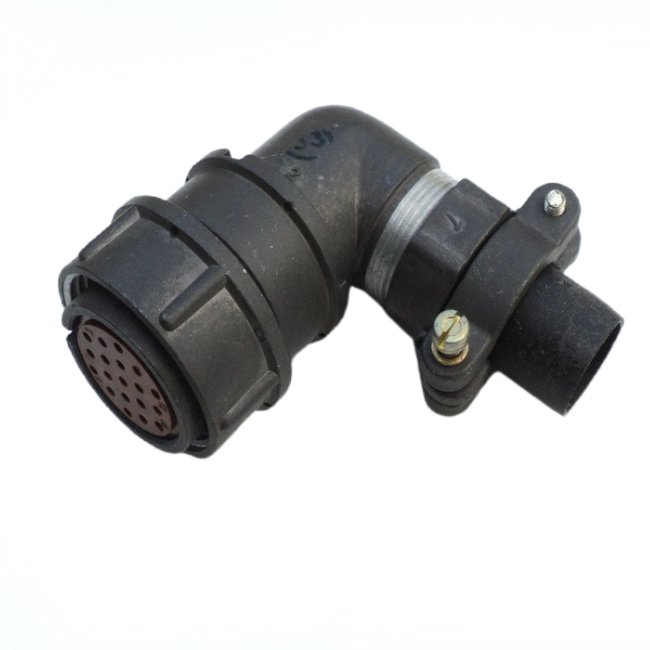

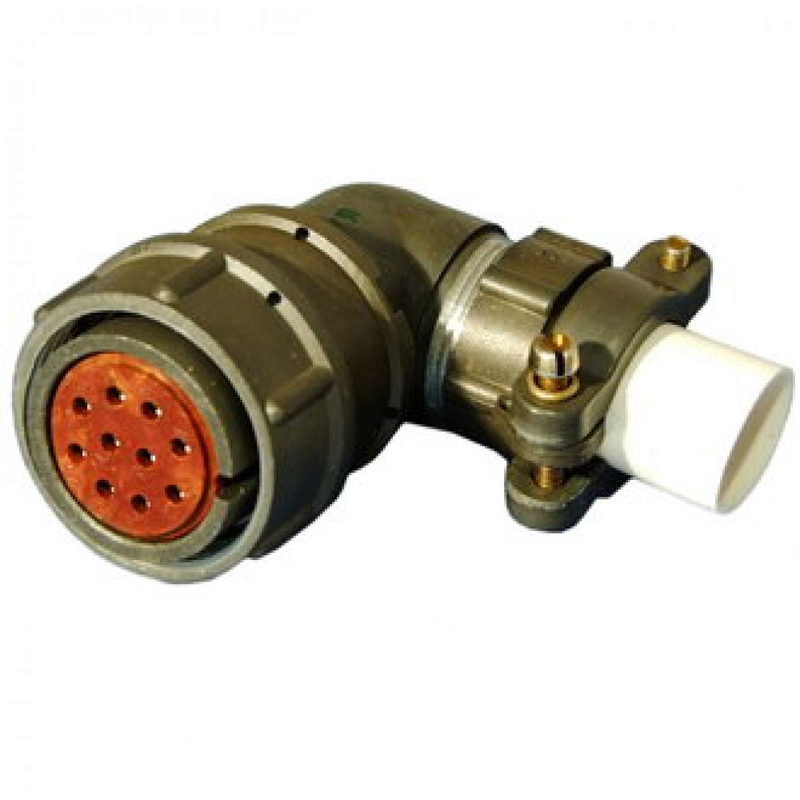

2РМТ39КУН4Ш2А1В представляет собой цилиндрический низкочастотный соединитель тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Соединитель рассчитан на эксплуатацию в составе приборов и оборудования, где требуется стабильное и защищённое соединение кабельных линий в условиях повышенной влажности, вибрационных нагрузок, механических ударов и значительных температурных перепадов.

Благодаря всеклиматическому исполнению и золотому покрытию контактов соединитель применяется в промышленных системах, контрольно-измерительной аппаратуре и оборудовании специального назначения. Конструкция обеспечивает надёжный электрический контакт и устойчивость к внешним воздействиям, включая тропический климат с высокой влажностью и агрессивными атмосферными факторами.

Расшифровка обозначения

Маркировка изделия содержит подробную информацию о конструктивных особенностях и исполнении:

• 2РМТ — тип соединителя: негерметичный, всеклиматический;
• 39 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Н — гайка для неэкранированного кабеля;
• 4Ш — вилка с конфигурацией контактов, сочетающей диаметры 1 мм и 3 мм;
• 2 — вторая конфигурация контактов;
• А — золотое покрытие контактов;
• 1 — теплостойкость 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель обладает высокими электрическими и механическими показателями, подтверждёнными для данной серии. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует минимальные токи утечки и стабильность работы в цепях с высокими требованиями к изоляции. Электрическая прочность достигает 2300 В, обеспечивая защиту от пробоя при импульсных перенапряжениях. Ёмкость между контактами не превышает 6 пФ, что сохраняет качество сигнала на рабочих частотах.

Изделие выдерживает вибрационные нагрузки в диапазоне до 10 кГц при уровне до 170 дБ, а также механические удары с ускорением до 1000 метров в секунду в квадрате. Тропикоустойчивое исполнение подтверждает способность работать при воздействии плесневых грибов, соляного тумана, повышенной влажности и резких смен температуры. Монтаж соединителя осуществляется пайкой или объёмным способом, внутренний.

Особенности конструкции и монтажа

Резьбовая фиксация обеспечивает плотное и виброустойчивое сочленение ответных частей, исключая самопроизвольное разъединение при динамических нагрузках. Угловой патрубок корпуса позволяет подводить кабель под удобным углом, экономя монтажное пространство и снижая механическое напряжение в точке ввода. Гайка для неэкранированного кабеля упрощает заделку и фиксацию кабельной линии без дополнительных экранирующих элементов.

Золотое покрытие контактов снижает переходное сопротивление, защищает контактные поверхности от окисления и гарантирует долговременную стабильность соединения. Конфигурация контактов с сочетанием диаметров 1 мм и 3 мм позволяет адаптировать соединитель под различные токовые нагрузки в пределах одной вилки.
