Назначение и область применения

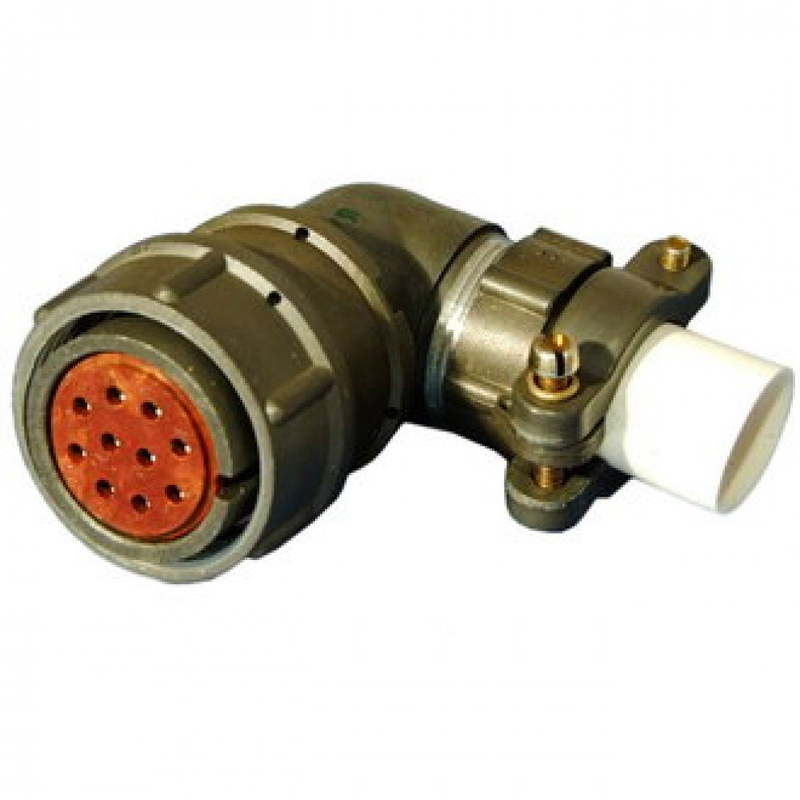

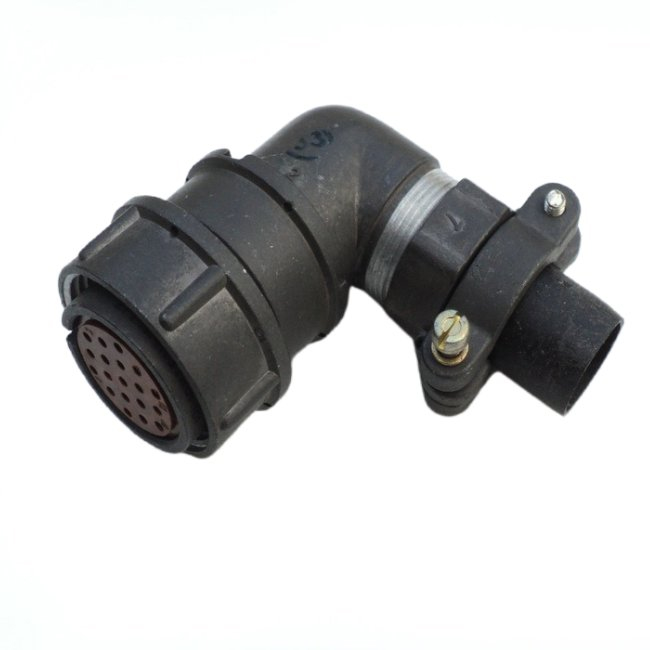

Разъём 2РМТ39КУН4Г2А1В «5» представляет собой кабельную розетку серии 2РМТ, предназначенную для коммутации электрических цепей переменного и постоянного тока в составе промышленного и специального оборудования. Изделие рассчитано на эксплуатацию в условиях, где предъявляются повышенные требования к механической прочности, устойчивости к внешним воздействиям и стабильности электрического контакта.

Соединитель востребован в авиационной технике, судостроении, холодильных системах и других отраслях, где критически важна надёжность разъёмного соединения при длительной работе. Всеклиматическое исполнение позволяет применять изделие при пониженном атмосферном давлении и значительных перепадах температур.

Основные технические характеристики

Модель характеризуется следующими подтверждёнными параметрами:

• Диаметр монтажного отверстия — 39 мм
• Диаметр контактов — 1 мм
• Общее количество контактов — 45
• Максимальное рабочее напряжение — от 560 до 700 В
• Токовая нагрузка на контакт — от 7 до 8 А
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия
• Сопротивление изоляции — не менее 1000 МОм
• Количество циклов соединений и расчленений — до 500
• Ресурс наработки — не менее 5000 часов

Изделие сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также при ударных воздействиях с ускорением до 5000 метров на секунду в квадрате. Допускается эксплуатация при относительной влажности до 98 процентов и температуре плюс 40 градусов Цельсия.

Конструктивные особенности

Корпус разъёма выполнен в негерметичном исполнении и предусматривает резьбовое сочленение, обеспечивающее надёжную фиксацию ответных частей. Одношпоночная поляризация корпусов исключает неправильное соединение и защищает контакты от повреждений при стыковке.

Контактные элементы имеют покрытие золотом, что подтверждается индексом А в обозначении модели. Данное покрытие обеспечивает стабильное переходное сопротивление и защиту контактов от окисления. Монтаж проводов осуществляется методом объёмной пайки. Конструкция допускает применение экранированных кабелей.

Индекс В в маркировке указывает на всеклиматическое исполнение, гарантирующее работоспособность изделия в широком диапазоне климатических условий, включая зоны с пониженным давлением и резкими сменами температур.

Монтаж и эксплуатация

Разъём монтируется на кабель и рассчитан на многократное применение в составе разъёмных соединений. Диаметр монтажного отверстия 39 мм определяет требования к установочным элементам оборудования. Для подключения используется объёмная пайка проводников к контактным хвостовикам.

Приёмка «5» соответствует установленной категории контроля качества, что подтверждает проведение необходимых проверок изделия. При правильном монтаже и соблюдении допустимых режимов эксплуатации соединитель обеспечивает заявленный ресурс наработки не менее 5000 часов.
