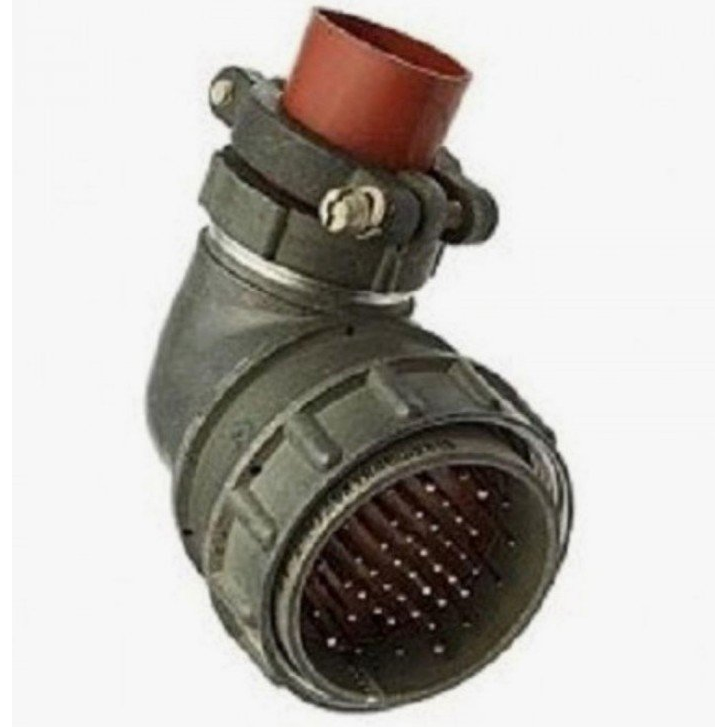

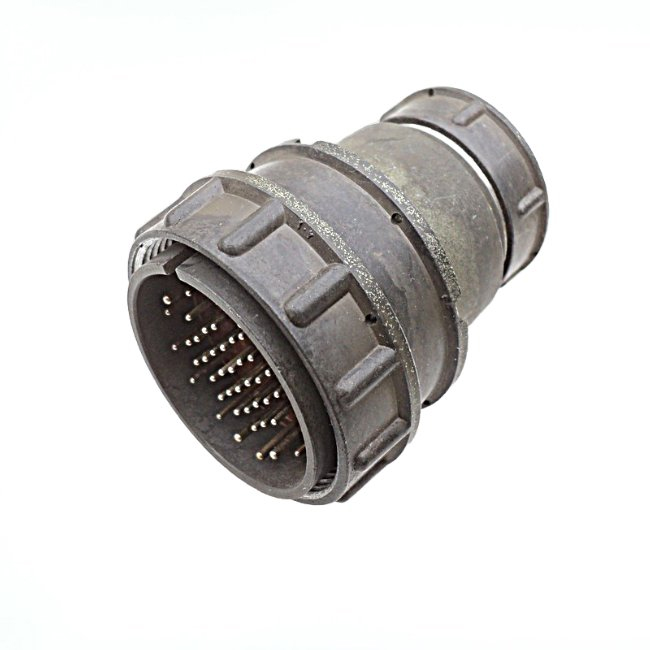

2РМТ39КУН45Ш2В1В «ОС» — это вилка кабельного разъема серии 2РМТ, предназначенная для соединения электрических цепей в промышленных и технических системах. Она имеет всеклиматическое исполнение, что обеспечивает надежную работу в различных условиях окружающей среды.

Основные характеристики

Разъем обладает диаметром 39 мм и содержит 45 контактов диаметром 1 мм с серебряным покрытием (индекс В). Корпус кабельный (К) с угловым патрубком (У) и гайкой для неэкранированного кабеля (Н), сочетание контактов — 2. Рабочий ток на одиночный контакт составляет 4–8 А, суммарный на соединитель — до 167 А, максимальное напряжение — 560–700 В.

Технические параметры

Сопротивление изоляции не менее 1000 МОм, электрическая прочность — до 2300 В, количество сочленений/расчленений — 500. Температурный диапазон от -60 до +100 °С, наработка не менее 5000 часов, срок хранения — 25 лет. Монтаж выполняется пайкой во внутреннем объеме, тип соединения — резьбовой.

Назначение

Соединители 2РМТ применяются в цепях постоянного и переменного тока (до 3 МГц) для внутренних объемных соединений, включая нагрузки до 260 А. Модель не взаимосочленяема с серией 2РМДТ из-за различий в схемах контактов.
