Назначение

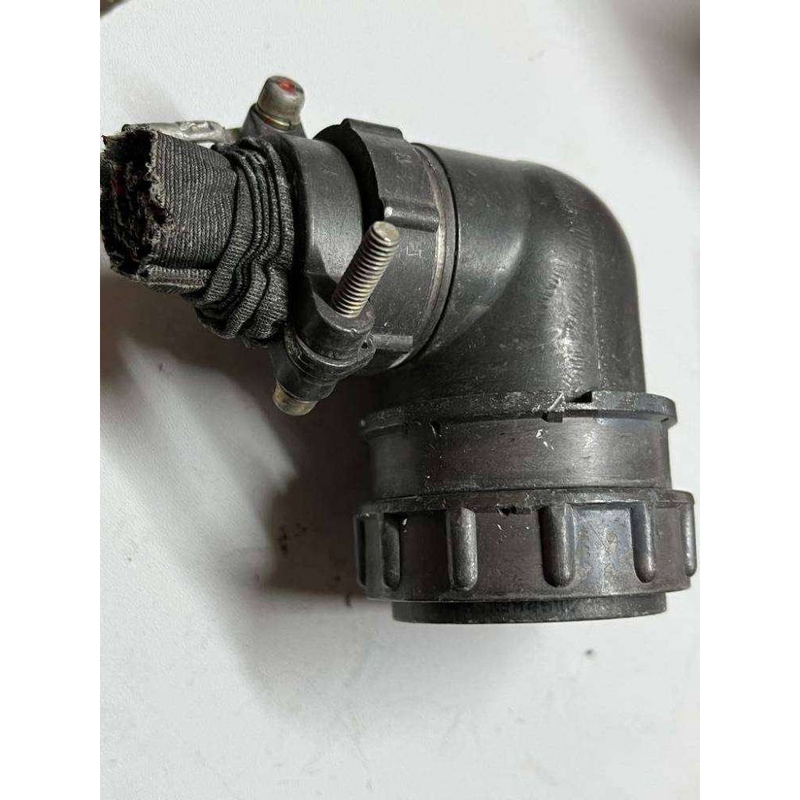

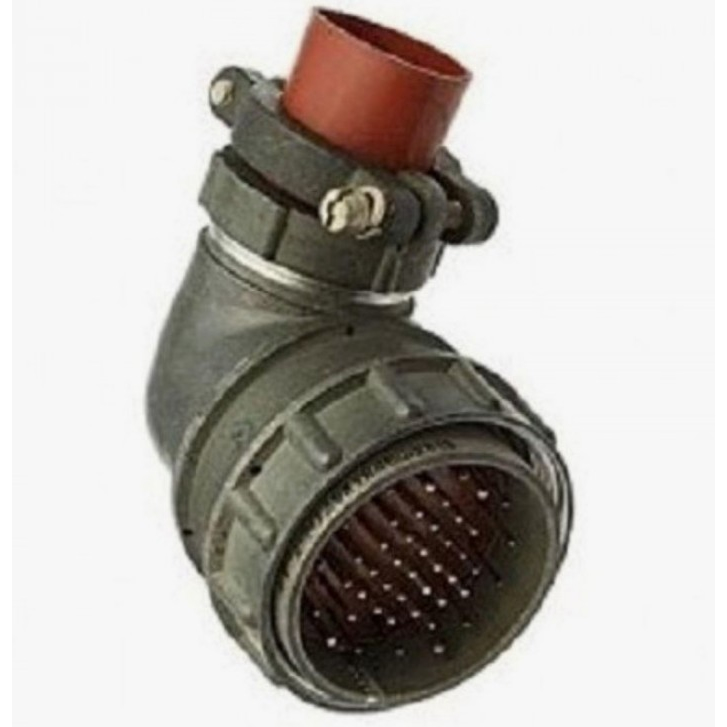

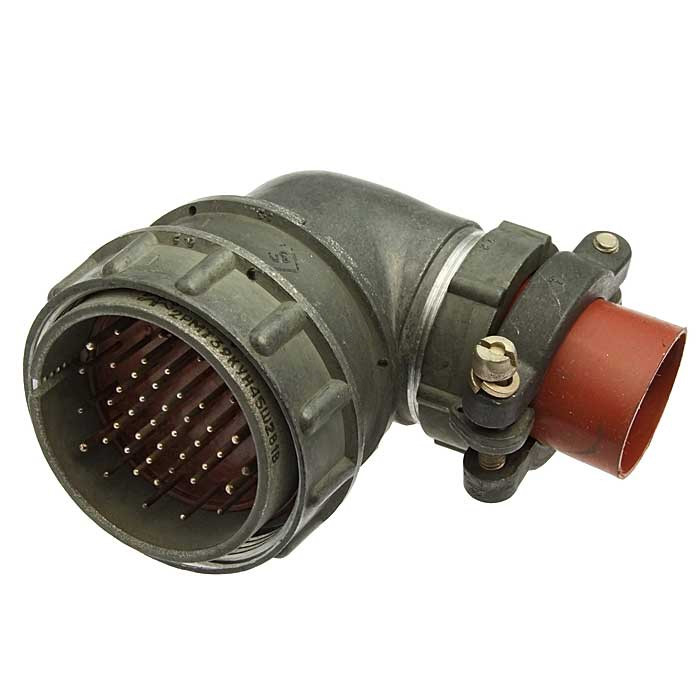

Разъём 2РМТ39КУН45Ш2В1В производства Элекон представляет собой цилиндрический низкочастотный соединитель (вилку), предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок и приборных соединений, где требуется надёжная передача сигнала и электропитания в условиях повышенных механических нагрузок и неблагоприятного климатического воздействия.

Всеклиматическое исполнение и широкий диапазон рабочих температур позволяют использовать данный разъём в аппаратуре, эксплуатируемой как в помещениях, так и на открытом воздухе, в том числе в составе подвижной техники и промышленных установок.

Подтверждённые особенности

Конструкция соединителя учитывает требования к плотности компоновки и стойкости к вибрации. Ниже перечислены основные технические параметры, указанные для данной модели.

• Тип — цилиндрический низкочастотный разъём, вилка;
• Количество контактов — 45;
• Условный диаметр — 39 мм;
• Исполнение корпуса — кабельное, с угловым патрубком КУ для неэкранированного кабеля;
• Покрытие контактов — серебро (В);
• Вид сочленения — резьбовой, ресурс — до 500 циклов;
• Ток на контакт — от 4 А до 8 А, суммарно до 167 А;
• Максимальное напряжение — 560–700 В;
• Сопротивление контакта — не более 5 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Электрическая прочность — до 2300 В;
• Рабочая температура — от минус 60 °C до плюс 100 °C;
• Длина вилки — около 74 мм, масса — не более 56 г;
• Усилие расчленения — до 392 Н;
• Срок службы — не менее 1000 часов.

Применение и монтаж

Разъём предназначен для объёмного монтажа и пайки. Резьбовое сочленение обеспечивает механическую фиксацию и сохранение электрического контакта при воздействии вибрации и ударных нагрузок. Угловой патрубок позволяет подводить неэкранированный кабель под углом к оси соединения, что упрощает компоновку в ограниченном пространстве и снижает риск излома жил.

Токовая нагрузка до 8 А на контакт и суммарная до 167 А делают модель пригодной для цепей питания и управления средней мощности. Малое переходное сопротивление и высокое сопротивление изоляции обеспечивают стабильность параметров сигнала, а электрическая прочность до 2300 В — необходимый запас для работы в сетях с повышенным напряжением.

Благодаря всеклиматическому исполнению изделие устойчиво к перепадам температур, влажности и другим внешним факторам, что подтверждает возможность его применения в аппаратуре ответственного назначения. Артикул модели — 50440, категория — 2РМТ.
