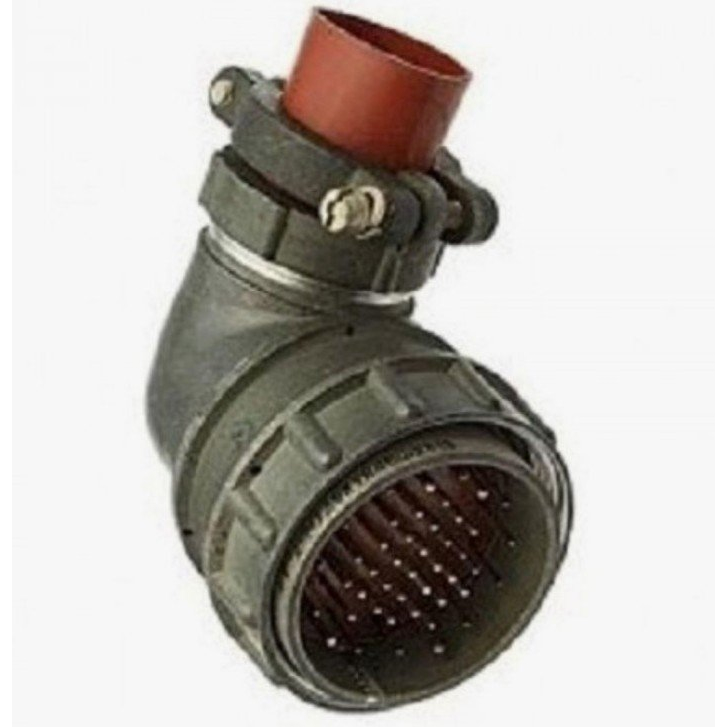

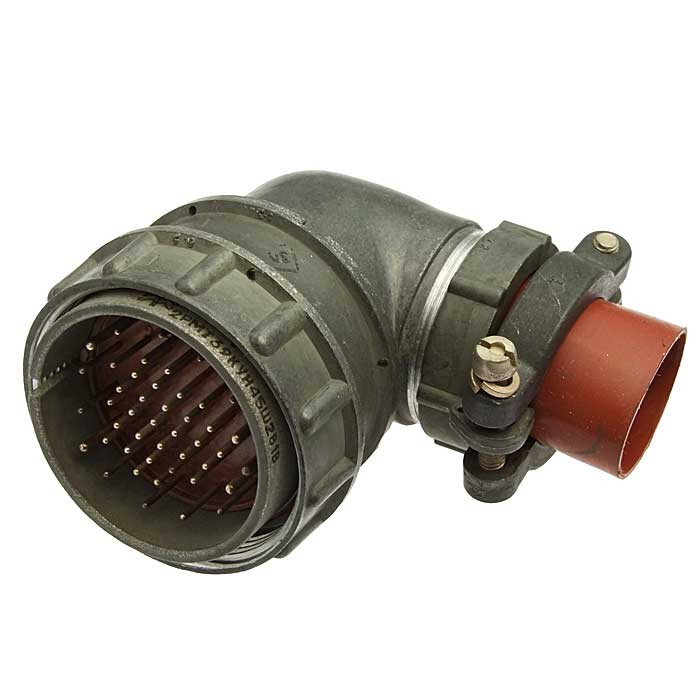

2РМТ39КУН45Ш2В1В «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2рмт39кун45ш2в1в (5)

Соединители 2РМТ39КУН45Ш2В1В представляют собой цилиндрические, низкочастотные, тропикоустойчивые разъемы, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре. Они имеют кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля. Основные характеристики и особенности этих соединителей:

Основные характеристики

Тип соединителя : 2РМТ.
Диаметр корпуса : 39 мм.
Корпус : Кабельный (К).
Вид патрубка : Угловой (У).
Вид гайки патрубка : Для неэкранированного кабеля (Н).
Количество контактов : 45.
Часть соединителя : вилка (Ш).
Сочетание контактов : 2 (включает контакты диаметром 1 мм и 1,5 мм).
Покрытие контактов : Серебро (В).
Теплостойкость : До 100°C.
Климатическое исполнение : Всеклиматическое (В).

Технические параметры

Максимальное рабочее напряжение : До 560 В или 700 В (амплитудное значение).
Токовая нагрузка на контакт :
- Диаметр 1,0 мм: от 5 до 8 А.
- Диаметр 1,5 мм: от 7 до 15 А.
- Диаметр 2,0 мм: 18 А.
- Диаметр 3,0 мм: 32 А.
Сопротивление контактов : В зависимости от диаметра контакта, например, для контактов диаметром 1,0 мм — не более 5 мОм, для 1,5 мм — не более 2,5 мОм.
Сопротивление изоляции : Не менее 1000 МОм (или 5000 МОм в некоторых источниках).
Минимальная наработка : 100

Соединитель 2РМТ39КУН45Ш2В1В — это цилиндрический низкочастотный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный корпус и угловой патрубок, рассчитан на работу с неэкранированным кабелем. Разъем выполнен в виде вилки и содержит 45 контактов.

Технические характеристики:

Токовая нагрузка : На одиночный контакт — 4 А и 8 А, в зависимости от диаметра контакта. Суммарная токовая нагрузка на весь разъем — до 167 А
Максимальное рабочее напряжение : До 560 В или 700 В (амплитудное значение)
Сопротивление контактов : Не более 2,5 мОм и 5 мОм
Сопротивление изоляции : Не менее 5000 МОм
Количество контактов : 45
Способ монтажа : Обжимка
Покрытие контактов : Серебро
Теплостойкость : До 100°C
Исполнение : Всеклиматическое

Условия эксплуатации:

Температурный диапазон : От -60°C до +100°C
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?
Механические удары : Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.
