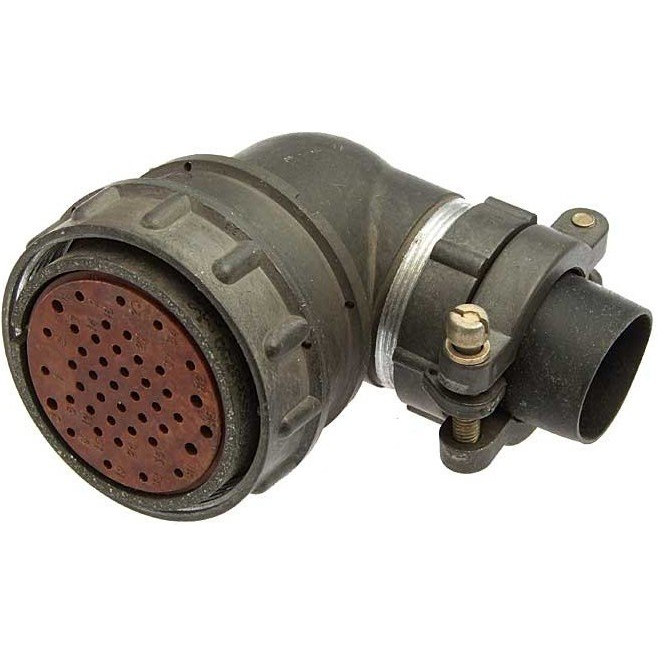

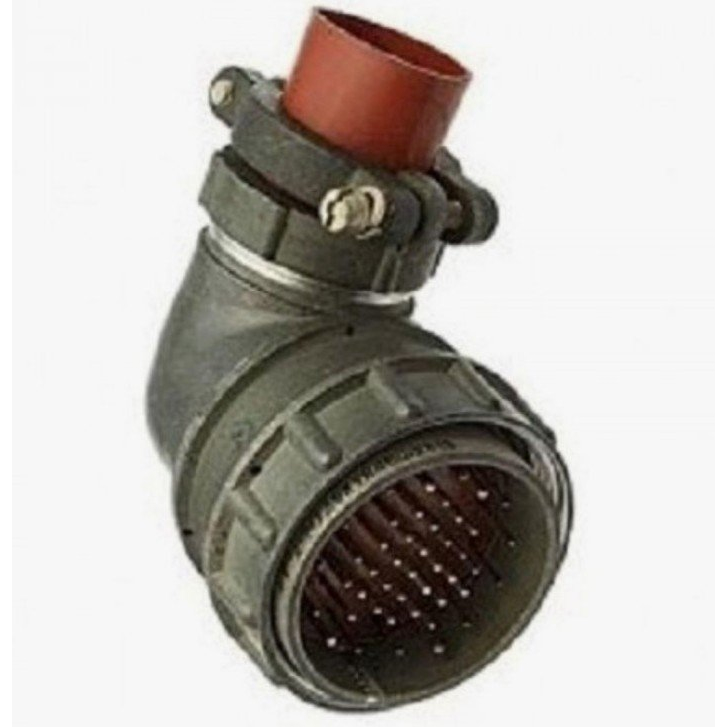

2РМТ39КУН45Ш2В1В «5» — это кабельная угловая вилка низкочастотного цилиндрического негерметичного соединителя тропикоустойчивого исполнения, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Обозначение

Расшифровка индекса: 2РМТ — серия соединителей; 39 — диаметр корпуса в мм; К — кабельный корпус; У — угловой патрубок; Н — гайка патрубка для неэкранированного кабеля; 45 — количество контактов; Ш — вилка; 2 — сочетание контактов (диаметры 1 мм и 1,5 мм); В — покрытие контактов серебром; 1 — теплостойкость 100 °C; В — всеклиматическое исполнение; «5» — модификация.

Технические характеристики

Максимальное рабочее напряжение составляет 560 В (постоянного тока) или 700 В (амплитудное переменного). Токовая нагрузка на одиночный контакт — 4 А или 8 А, суммарная на соединитель — до 167 А; сопротивление контактов — 2,5–5 мОм, сопротивление изоляции — не менее 5000 МОм (или 1000 МОм по некоторым данным).

Диапазон рабочих температур — от -60 °C до +100 °C, минимальная наработка — 5000 часов, срок сохраняемости — 25 лет. Электрическая прочность изоляции достигает 1850 В при 560 В рабочего напряжения; соединитель выдерживает ускорение до 490 м/с² и акустический шум до 170 дБ в диапазоне 50–10 000 Гц.

Применение

Соединитель используется в промышленных и специальных электрических системах, где требуется надежное соединение кабелей в сложных климатических условиях, благодаря всеклиматическому и тропикоустойчивому исполнению. Метод сочленения — резьбовой, корпус из карболита.
