Назначение

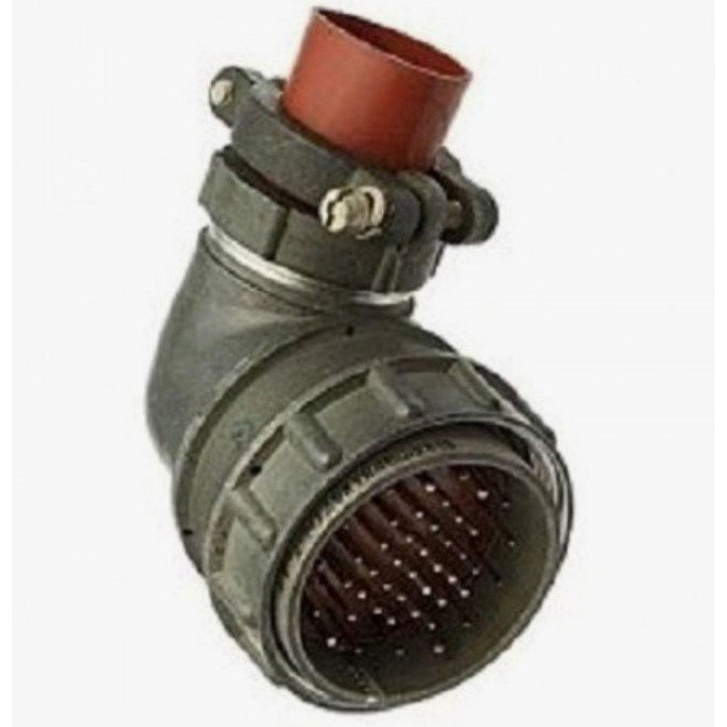

2РМТ39КУН45Ш2В1В «5» — низкочастотный цилиндрический электрический разъём-вилка серии 2РМТ с резьбовым сочленением и одношпоночной поляризацией. Изделие предназначено для коммутации цепей постоянного и переменного тока, в том числе с частотой до десятков килогерц, в промышленной и приборной аппаратуре. Разъём применяют там, где требуются надёжное сочленение, стойкость к вибрации и ударам, а также широкий температурный диапазон эксплуатации.

Позиция поставляется в заводской упаковке ГЕ0.364.126 ТУ. Приёмка — «5», год выпуска — 89-91. Артикул товара — 40414, категория — 2РМТ.

Расшифровка обозначения

• 2РМТ — серия низкочастотных цилиндрических разъёмов с резьбовым сочленением и одношпоночной поляризацией.
• 39 — условный диаметр корпуса около 39 мм.
• К — кабельный корпус, вилка для кабельной части соединителя.
• У — угловой патрубок, уменьшающий занимаемое пространство и упрощающий компоновку кабельной разводки.
• Н — гайка патрубка для неэкранированного кабеля.
• 45 — число контактов в разъёме.
• Ш — вилка (по ГОСТ/ТУ).
• 2 — сочетание контактов: одновременно используются выводы диаметром 1 мм и 1,5 мм.
• В — покрытие контактов серебром, повышающее проводимость и устойчивость к окислению.
• 1 — теплостойкость до 100 °C.
• В1 — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и повышенной влажности.

Подтверждённые особенности и параметры

Разъём рассчитан на максимальное рабочее напряжение порядка 560 В. Сопротивление изоляции обычно не ниже нескольких тысяч мегаом, а электрическая прочность изоляции в нормативных режимах достигает 1,8–2,3 кВ. Токовая нагрузка на отдельные контакты составляет единицы ампер — например, до 4–8 А на контакт; суммарная токовая нагрузка соединителя может достигать порядка сотен ампер в зависимости от условий охлаждения и длительности включения.

Допускаемый диапазон рабочих температур типично лежит примерно от минус 60 °C до плюс 100 °C, что характерно для всеклиматического исполнения. Минимальный ресурс по числу сочленений и рассоединений обычно составляет порядка 500 циклов, а предполагаемая минимальная наработка разъёма — несколько тысяч часов.

Корпус выполняется из изоляционного материала, например карболита; поверхность металлических элементов может быть оксидирована, цвет корпуса и изолятора — серый или коричневый. Соединение с ответной частью (розеткой) происходит по резьбе с гарантированной поляризацией, что исключает неверную сборку. В конструкции предусмотрена защита от вибрации и многократных ударов.

Применение

2РМТ39КУН45Ш2В1В «5» применяется в бортовом оборудовании, промышленной автоматике, измерительных и электронных комплексах с повышенными требованиями к надёжности соединения. Угловой патрубок и гайка для неэкранированного кабеля делают его удобным для монтажа кабельных линий в стеснённой компоновке, а всеклиматическое исполнение позволяет использовать разъём в условиях повышенной влажности и расширенного температурного диапазона.
