Назначение и область применения

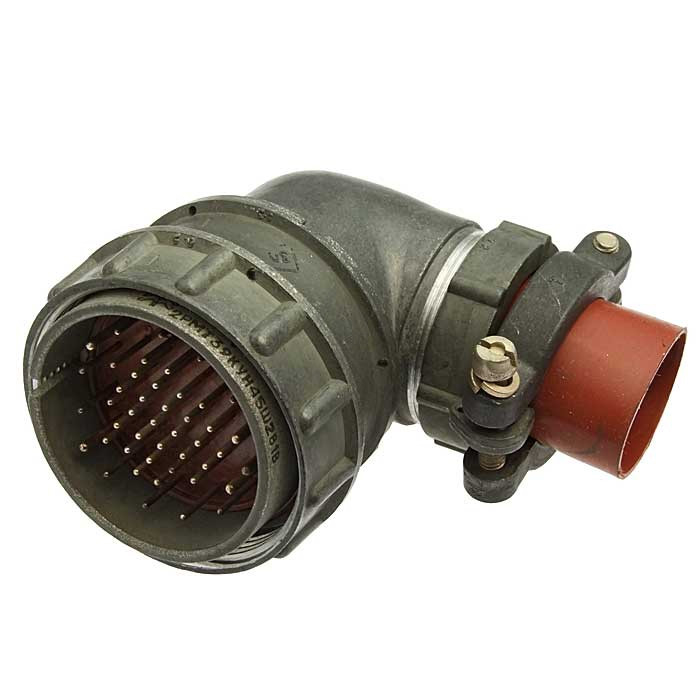

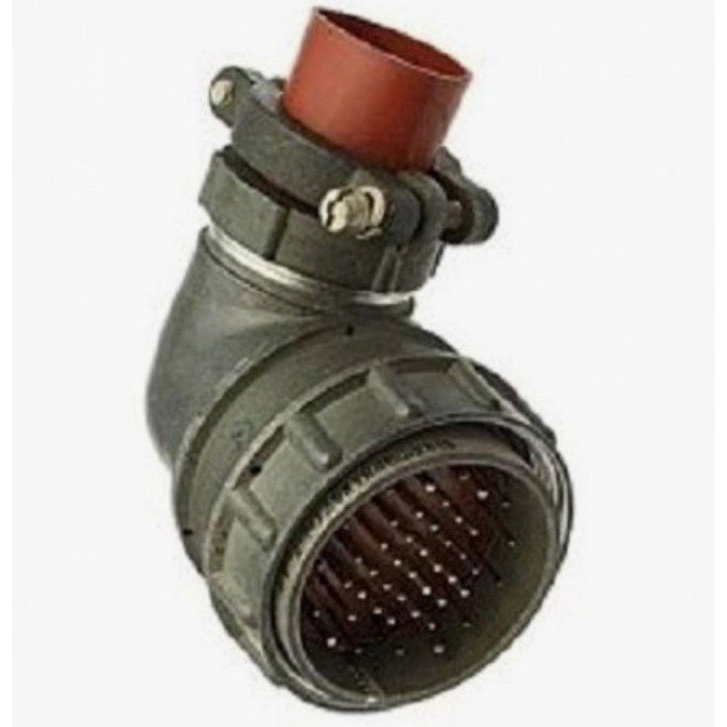

Соединитель 2РМТ39КУН45Ш2В представляет собой цилиндрический низкочастотный тропикоустойчивый разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В. Он используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.

Изделие применяется для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры. Конструкция предусматривает работу с экранированными или неэкранированными кабелями, при этом вид концевой гайки патрубка подбирается под конкретный тип кабеля. Соединитель рассчитан на эксплуатацию в составе аппаратуры, к которой предъявляются повышенные требования по устойчивости к климатическим воздействиям, включая условия тропического климата.

Приемка «5» подтверждает соответствие изделия установленным требованиям и допускает его применение в аппаратуре, где необходим контроль качества на всех этапах производства.

Конструктивные особенности

Соединитель 2РМТ39КУН45Ш2В относится к негерметичным тропикоустойчивым разъемам во всеклиматическом исполнении, что соответствует климатическому исполнению В2.1 по ГОСТ 15150-69. Изделие состоит из двух частей: вилки и розетки, которые могут быть выполнены как в кабельном, так и в блочном (приборном) варианте.

Данное исполнение характеризуется следующими конструктивными признаками:

• Вид корпуса: кабельный.
• Исполнение монтажной части: без патрубка, прямой или угловой.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Часть соединителя: вилка.
• Количество контактов: 45.
• Способ монтажа: объемный, пайкой.
• Тип сочленения: резьбовое.

Покрытие контактов выполнено из серебра, что обеспечивает стабильное электрическое соединение и устойчивость к окислению. Сопротивление контактов составляет не более 7,5 МОм для контактов диаметром 1,0 мм и не более 4,0 МОм для контактов диаметром 1,5 мм. Максимальный ток на одиночный контакт зависит от диаметра контакта.

Электрические и эксплуатационные параметры

Соединитель рассчитан на работу при напряжении до 560 В в зависимости от конкретного исполнения, при этом базовая серия 2РМТ допускает эксплуатацию при напряжении до 700 В. Частотный диапазон ограничен значением 3 МГц, что соответствует классу низкочастотных соединителей.

Теплостойкость изделия достигает 100 градусов Цельсия, что позволяет использовать его в аппаратуре с повышенным тепловыделением. Резьбовое сочленение вилки и розетки обеспечивает надежную фиксацию соединения и защиту от самопроизвольного разъединения при вибрационных нагрузках.

Расшифровка обозначения изделия включает указание на серию 2РМТ и конкретное исполнение с угловым патрубком и гайкой под неэкранированный кабель, что отражено в буквенно-цифровом коде наименования.

Гарантийные условия

Гарантийный срок хранения соединителя составляет 15 лет. Гарантийная наработка установлена в размере 1000 часов во всех режимах эксплуатации и 100000 часов в облегченном режиме. При этом гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Изделие предназначено для длительного применения в составе радиоэлектронной аппаратуры, эксплуатируемой в стационарных условиях, а также в оборудовании, подвергающемся периодическому техническому обслуживанию с проверкой целостности соединений и состояния контактных групп.
