Назначение разъёма 2РМТ39КУН45Г2В1В

2РМТ39КУН45Г2В1В — это цилиндрический низкочастотный разъём производства предприятия «Элекон», относящийся к серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём обеспечивает надёжное соединение кабелей и приборов в составе различных электроустановок, включая промышленные и военные применения, где предъявляются повышенные требования к стойкости к вибрациям, ударам и экстремальным температурам.

Конструктивные особенности

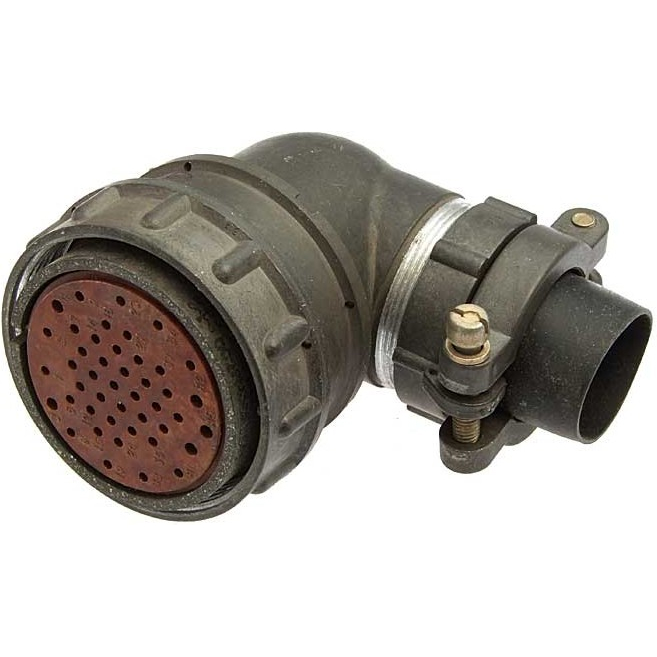

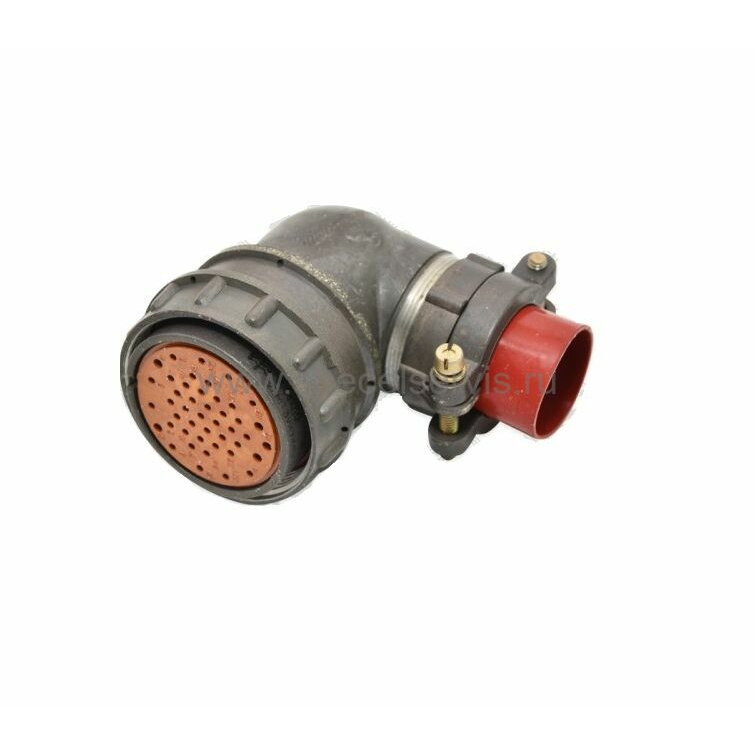

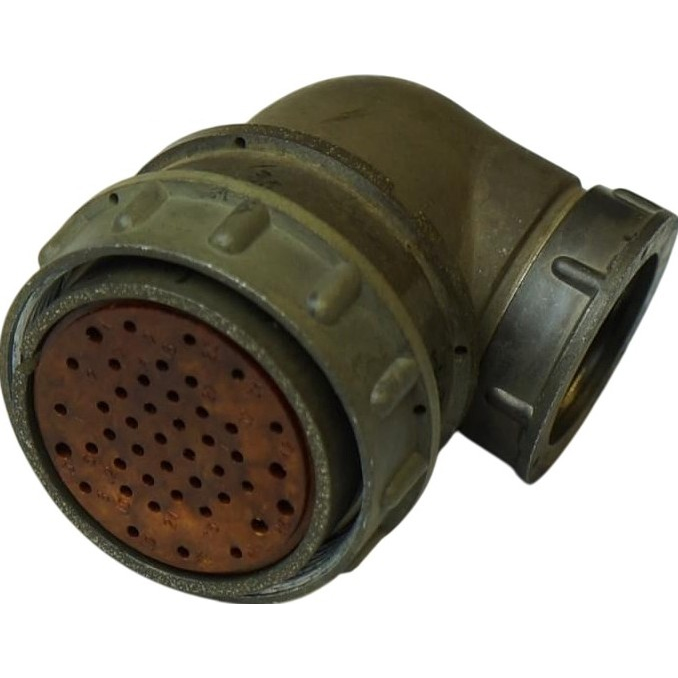

Данная модель представляет собой кабельную угловую розетку с индексом КУ. Конструкция оснащена гайкой для неэкранированного кабеля, при этом патрубок отсутствует. Контакты выполнены из серебра, что обозначено индексом В в маркировке. Корпус имеет диаметр 39 мм и изготовлен из карболита — материала, сочетающего высокую механическую прочность с хорошими электроизоляционными свойствами.

Монтаж разъёма выполняется пайкой или объёмным способом. Соединение с ответной частью — резьбовое, поляризация одношпоночная, что исключает неправильную стыковку. Общее количество контактов — 45 штук.

Технические характеристики

• Количество контактов: 45 штук
• Рабочий ток на контакт: от 4 до 36 А
• Максимальное рабочее напряжение: 700 В
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Сопротивление изоляции: не менее 5000 МОм
• Электрическая прочность изоляции: до 2300 В
• Диаметр корпуса: 39 мм

Устойчивость к внешним воздействиям

Разъём 2РМТ39КУН45Г2В1В рассчитан на эксплуатацию в жёстких условиях. Он выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате, линейное ускорение до 2000 метров на секунду в квадрате, а также вибрационные нагрузки. Изделие сохраняет работоспособность при изменениях давления от вакуума до 5 килограмм-сил на квадратный сантиметр.

Применение

Благодаря сочетанию повышенной механической прочности, широкого диапазона рабочих температур и стабильных электрических параметров разъём применяется в промышленном оборудовании, приборах и системах, где требуется надёжная коммутация цепей с большим числом проводников. Угловая конструкция розетки упрощает прокладку кабеля в стеснённых условиях монтажа.

Комплектация и производство

Изделие выпускается производителем «Элекон». Год выпуска, указанный в учётных данных товара, — 2017. Сведения о дополнительной комплектации, сертификатах и гарантийных обязательствах в представленных данных отсутствуют.
