Назначение изделия

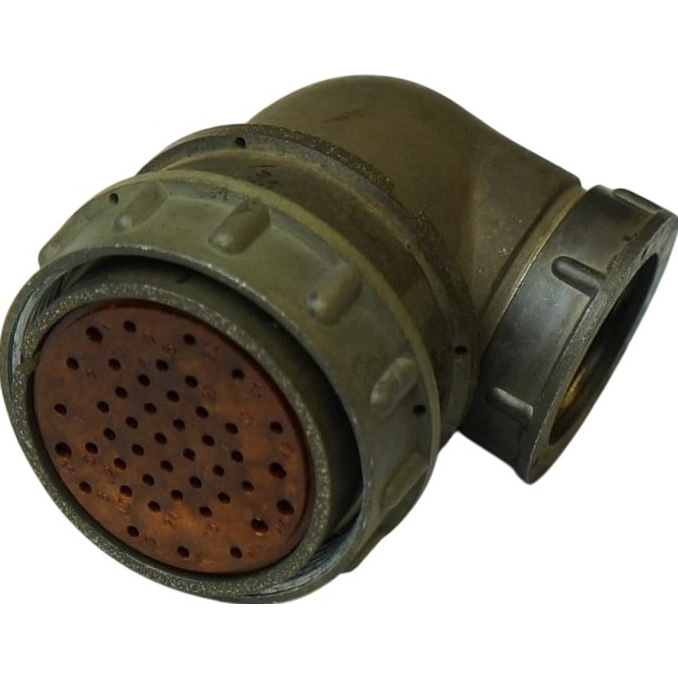

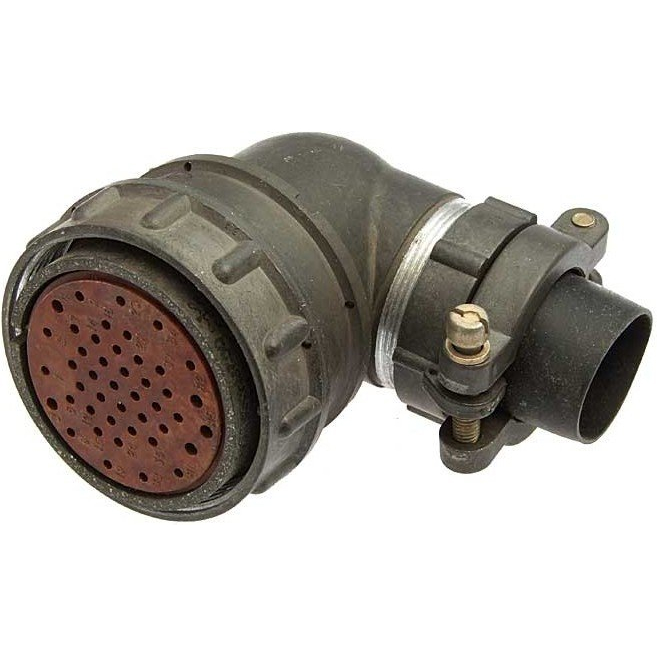

Розетка кабельная угловая 2РМТ39КУН45Г2В1В «5» относится к серии электрических соединителей 2РМТ и предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие используется преимущественно для внутреннего монтажа в приборах, где требуется надёжное разъёмное соединение кабельных линий с угловым выводом проводника. Благодаря всеклиматическому исполнению розетка сохраняет работоспособность при значительных перепадах температуры и в условиях повышенной влажности, что расширяет область её применения в аппаратуре различного назначения.

Конструкция предусматривает резьбовое сочленение, рассчитанное на 500 циклов соединения и разъединения. Одношпоночная поляризация исключает неправильную установку ответной части, а угловой патрубок обеспечивает удобный отвод кабеля в ограниченном пространстве монтажного объёма. Розетка рассчитана на монтаж пайкой или объёмным способом, что позволяет применять её как в серийном производстве, так и при ремонте и модернизации радиоэлектронной аппаратуры.

Подтверждённые особенности и характеристики

Маркировка изделия содержит полную информацию о конструктивных и эксплуатационных параметрах соединителя. Расшифровка обозначения включает следующие элементы:

• 2РМТ — серия негерметичных цилиндрических низкочастотных соединителей;
• 39 — диаметр корпуса;
• К — кабельное исполнение;
• У — угловой патрубок;
• Н — гайка для неэкранированного кабеля;
• 45 — количество контактов;
• Г — тип изделия: розетка;
• 2 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие соответствует техническим условиям ГЕО.364.126ТУ. Производство осуществляется на предприятии АО «Завод Элекон». Конкретные данные о дате выпуска и номере партии для данного экземпляра не указаны, приёмка подтверждена отметкой «5» с указанием 2026 года.

Применение и совместимость

Соединитель предназначен для коммутации низкочастотных электрических сигналов и цепей питания в стационарной и переносной аппаратуре. Изделие применяется в приборостроении, радиоэлектронной промышленности, измерительной технике и системах автоматизации, где требуется стабильное электрическое соединение с возможностью многократного размыкания. Кабельное исполнение с угловым патрубком особенно востребовано при монтаже в корпусах с ограниченным внутренним пространством, а гайка для неэкранированного кабеля упрощает фиксацию проводника без дополнительных элементов крепления.

При эксплуатации следует учитывать, что соединитель является негерметичным, поэтому его установка должна выполняться внутри приборных отсеков, исключающих прямое попадание влаги и агрессивных сред. Резьбовое сочленение обеспечивает надёжную фиксацию ответной вилки и стабильность контактного нажатия в течение всего срока службы. Серебряное покрытие контактов снижает переходное сопротивление и способствует сохранению качества соединения при циклических нагрузках в заявленном диапазоне температур.

Особенности монтажа

Розетка рассчитана на монтаж пайкой или объёмным способом. При пайке выводов следует соблюдать температурный режим, соответствующий теплостойкости изделия до 100 градусов Цельсия, и не допускать перегрева корпуса. Объёмный монтаж позволяет использовать соединитель в условиях, где требуется быстрая замена или перекомпоновка кабельных линий без применения специализированного инструмента. Одношпоночная поляризация гарантирует правильное взаимное расположение контактов при каждом соединении, что исключает ошибки при монтаже и эксплуатации.
