Назначение соединителя 2РМТ39КУН45Г2В1В

Электрический соединитель 2РМТ39КУН45Г2В1В представляет собой кабельную розетку, предназначенную для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие обеспечивает надёжное разъёмное соединение проводников при эксплуатации оборудования стационарного и подвижного базирования. Конструкция ориентирована на применение с неэкранированными кабелями и предусматривает резьбовое сочленение с ответной частью, что гарантирует механическую фиксацию и защиту от самопроизвольного разъединения под воздействием вибраций и ударов.

Соединитель подходит для комплектации приборов общепромышленного и специального назначения, измерительных стендов, блоков управления, систем передачи сигналов и силовых цепей в пределах заявленных электрических параметров. Благодаря всеклиматическому исполнению изделие сохраняет работоспособность в широком диапазоне внешних условий, включая пониженные и повышенные температуры окружающей среды.

Подтверждённые технические особенности

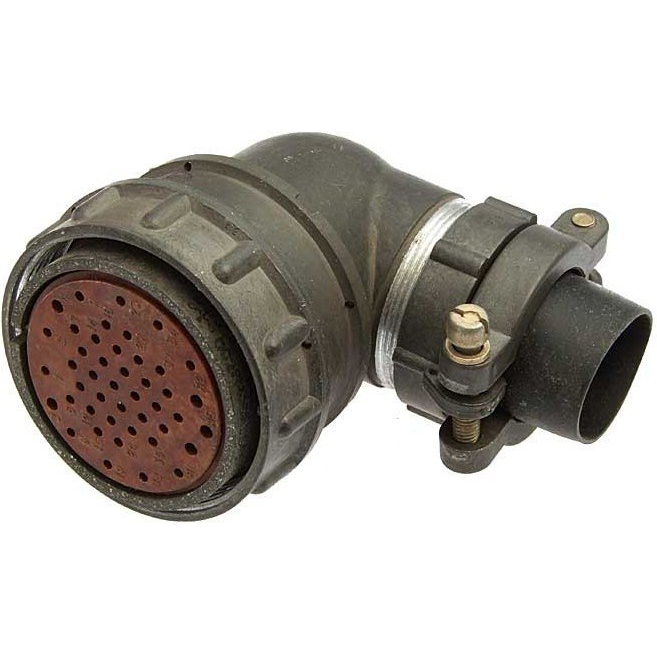

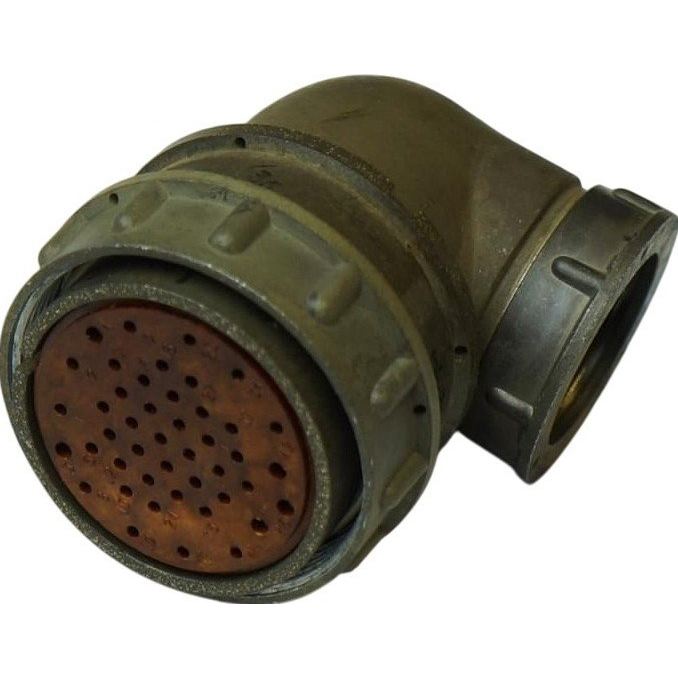

Соединитель 2РМТ39КУН45Г2В1В относится к типу 2РМТ с условным размером розетки 39. Корпус выполнен в кабельном варианте с угловым патрубком. Количество контактов составляет 45, покрытие контактов — серебро. Изделие характеризуется теплостойкостью до 100 градусов Цельсия и относится к всеклиматическому исполнению.

Электрические параметры

• Максимальное рабочее напряжение: 560 В или 700 В в зависимости от конфигурации.
• Токовая нагрузка на одиночный контакт для контактов диаметром 1 мм: от 5 до 8 А.
• Токовая нагрузка на одиночный контакт для контактов диаметром 1,5 мм: от 7 до 15 А.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.

Устойчивость к внешним воздействиям

• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Допустимое изменение температуры: от минус 60 градусов Цельсия до плюс 180 градусов Цельсия.
• Устойчивость к вибрациям в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Пиковое ударное ускорение для одиночного удара: 5000 метров на секунду в квадрате.

Применение и условия эксплуатации

Соединитель 2РМТ39КУН45Г2В1В используется для соединения и разъединения электрических цепей в различных видах электроаппаратуры. Изделие рассчитано на многократные циклы сочленения и расчленения при сохранении стабильного электрического контакта. Резьбовой механизм фиксации обеспечивает надёжное удержание ответной части и исключает разрыв цепи при механических нагрузках.

Конструкция с угловым кабельным патрубком упрощает монтаж в условиях ограниченного пространства и позволяет аккуратно организовать прокладку кабеля. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей, что особенно важно при длительной эксплуатации в условиях повышенной влажности и перепадов температур.

Изделие может применяться в составе бортовой аппаратуры, промышленных контроллеров, телекоммуникационного оборудования и других систем, где требуется высокая плотность монтажа при значительном числе контактов. Всеклиматическое исполнение допускает эксплуатацию в различных климатических зонах без дополнительной защиты от атмосферных факторов.

Соединитель обеспечивает надёжную передачу как сигнальных, так и силовых цепей в пределах заявленных токовых нагрузок. При проектировании узлов следует учитывать конкретную конфигурацию по рабочему напряжению и диаметру применяемых контактов, которые определяют допустимые токовые режимы.
