Назначение и область применения

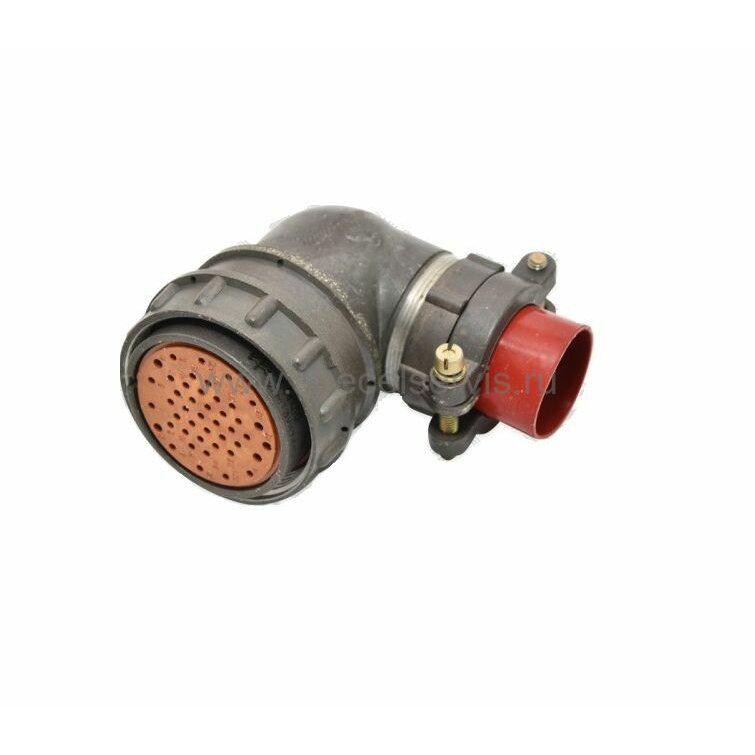

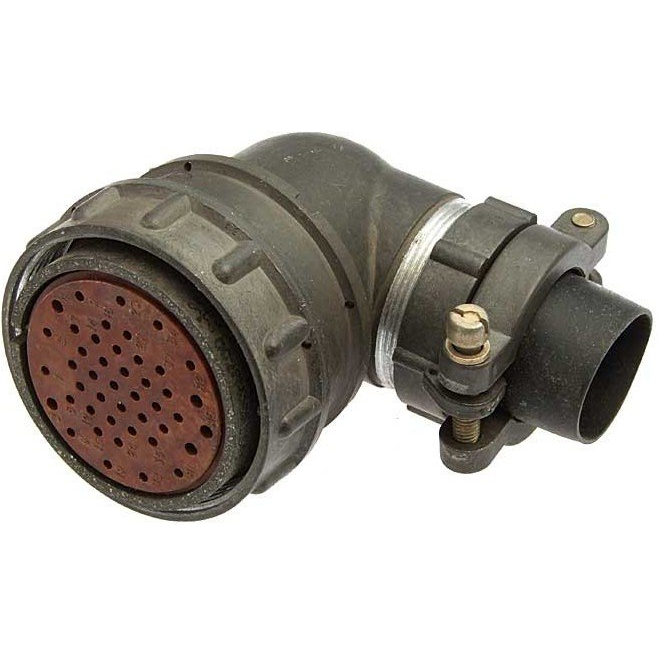

Соединитель 2РМТ39КУН45Г2В1В представляет собой кабельную розетку с угловым патрубком, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу с неэкранированным кабелем и применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения.

Конструкция предусматривает резьбовое сочленение, обеспечивающее фиксацию ответной части и защиту от самопроизвольного разъединения при вибрационных и ударных воздействиях. Кабельная розетка ориентирована на стационарное и подвижное оборудование, эксплуатируемое в жёстких климатических условиях.

Подтверждённые особенности и технические характеристики

Модель относится к негерметичным тропикоустойчивым соединителям и имеет всеклиматическое исполнение. Рабочий температурный диапазон составляет от минус 60 до плюс 100 градусов Цельсия, что допускает применение изделия как в условиях крайнего севера, так и в зонах с высокой положительной температурой окружающей среды.

Соединитель оснащён серебряным покрытием контактов, снижающим переходное сопротивление и повышающим стабильность электрических параметров в течение всего срока службы. Число контактов равно 45, при этом применены контакты двух диаметров — 1 мм и 1,5 мм. Токовая нагрузка на одиночный контакт составляет 4 А для контактов диаметром 1 мм и 8 А для контактов диаметром 1,5 мм. Суммарная допустимая токовая нагрузка на соединитель достигает 167 А.

Электрические параметры изделия включают следующие значения:

• максимальное рабочее напряжение — 560 В и 700 В в зависимости от группы контактов;
• сопротивление контактов — 2,5 мОм и 5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В.

Механическая стойкость подтверждена для следующих режимов воздействия:

• вибрация в диапазоне частот от 1 до 1000 Гц с ускорением 490 метров на секунду в квадрате;
• одиночные удары с ускорением 5000 метров на секунду в квадрате;
• многократные удары с ускорением 1000 метров на секунду в квадрате.

Диапазон допустимого атмосферного давления простирается от 10 в минус третьей степени миллиметров ртутного столба до 5 килограмм-силы на квадратный сантиметр, что обеспечивает работоспособность соединителя в разреженной атмосфере на больших высотах и при избыточном давлении.

Монтаж и эксплуатационные преимущества

Установка кабельной розетки на неэкранированный кабель выполняется методом обжимки. Угловое исполнение патрубка упрощает компоновку внутри приборных отсеков и снижает механическую нагрузку на кабель в местах с ограниченным пространством. Резьбовое сочленение гарантирует плотный и стабильный контакт ответных частей, исключая люфты и микропрерывания цепи при внешних механических воздействиях.

Серебряное покрытие контактов обеспечивает низкое и стабильное переходное сопротивление, что особенно важно для слаботочных сигнальных цепей и высокочастотных применений до 3 МГц. Тропикоустойчивое исполнение предотвращает коррозионные повреждения в условиях повышенной влажности и солевого тумана, а всеклиматическое исполнение расширяет географию применения без дополнительных защитных мероприятий.

Соединитель 2РМТ39КУН45Г2В1В рассчитан на длительную эксплуатацию в составе радиоэлектронного оборудования, где требуется сочетание высокой плотности контактов, значительной суммарной токовой нагрузки и стойкости к жёстким условиям окружающей среды.
