Назначение соединителя 2РМТ39КУН45Г2В

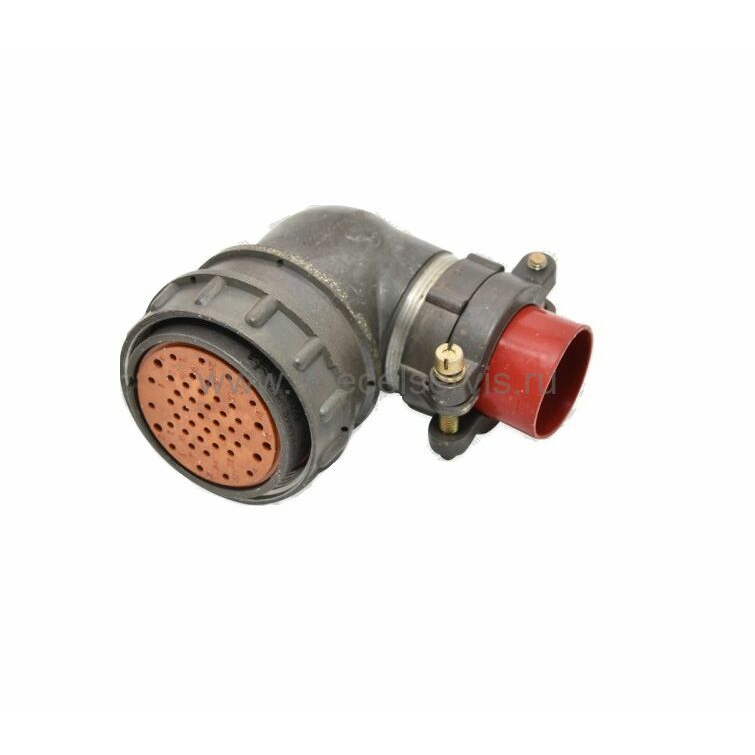

Соединитель 2РМТ39КУН45Г2В представляет собой цилиндрический низкочастотный негерметичный электрический соединитель тропикоустойчивого исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры специального и общего назначения. Соединитель обеспечивает надёжное разъёмное соединение при работе с частотой до 3 МГц и напряжением до 700 В в зависимости от конкретного типономинала.

Благодаря тропикоустойчивому исполнению и всеклиматическому конструктивному решению, соответствующему категории В2.1 по ГОСТ 15150-69, соединитель сохраняет работоспособность в широком диапазоне внешних воздействующих факторов. Изделие применяется в блоках и узлах аппаратуры, где требуется многократное сочленение и расчленение электрических цепей с высокой плотностью контактов.

Конструктивные особенности и технические характеристики

Соединитель 2РМТ39КУН45Г2В выполнен по резьбовой схеме сочленения с одношпоночной поляризацией, что исключает неправильное соединение ответных частей и обеспечивает стабильное контактирование. Изделие состоит из двух частей — вилки и розетки, каждая из которых может иметь кабельное или блочное (приборное) исполнение корпуса.

Основные параметры соединителя:

• Тип соединителя — негерметичный, тропикоустойчивый.
• Климатическое исполнение — всеклиматическое В2.1 по ГОСТ 15150-69.
• Количество контактов — 45.
• Вид корпуса — кабельный или блочный.
• Вид патрубка — угловой.
• Вид гайки патрубка — для неэкранированного кабеля.
• Часть соединителя — розетка.
• Покрытие контактов — серебро.
• Способ монтажа — пайка.
• Теплостойкость — до 100 градусов Цельсия.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.

Покрытие контактов серебром обеспечивает высокую проводимость и надёжную защиту от окисления в условиях повышенной влажности. Пайка как метод монтажа гарантирует прочное и долговечное соединение проводников с контактами.

Структура условного обозначения

Условное обозначение 2РМТ39КУН45Г2В содержит информацию о конструктивных особенностях изделия. Расшифровка обозначения включает следующие элементы: 2РМ — тип соединителя, Т — тропикоустойчивое исполнение, 39 — условный размер корпуса, К — вид корпуса кабельный или блочный, У — угловой патрубок, Н — гайка патрубка для неэкранированного кабеля, 45 — количество контактов, Г — розетка, 2 — порядковый номер конструктивного исполнения, В — покрытие контактов серебром.

Такая маркировка позволяет однозначно идентифицировать изделие при подборе ответных частей и замене в процессе эксплуатации.

Условия эксплуатации и надёжность

Соединитель рассчитан на длительную эксплуатацию в составе аппаратуры. Гарантийный срок хранения составляет 15 лет с момента изготовления. Гарантийная наработка включает 1000 часов во всех режимах эксплуатации и 100000 часов в облегчённом режиме, что подтверждает высокую надёжность и ресурс изделия.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет использовать соединитель как в условиях умеренного, так и холодного климата, а стойкость к повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия обеспечивает стабильную работу в тропических условиях.
