Назначение и область применения

Разъём 2РМТ39КУЭ4Ш2В1В «5» представляет собой цилиндрический низкочастотный кабельный разъём вилочного типа во всеклиматическом исполнении. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, авиационных систем и других технических комплексов, где требуется надёжное разъёмное соединение экранированных кабелей.

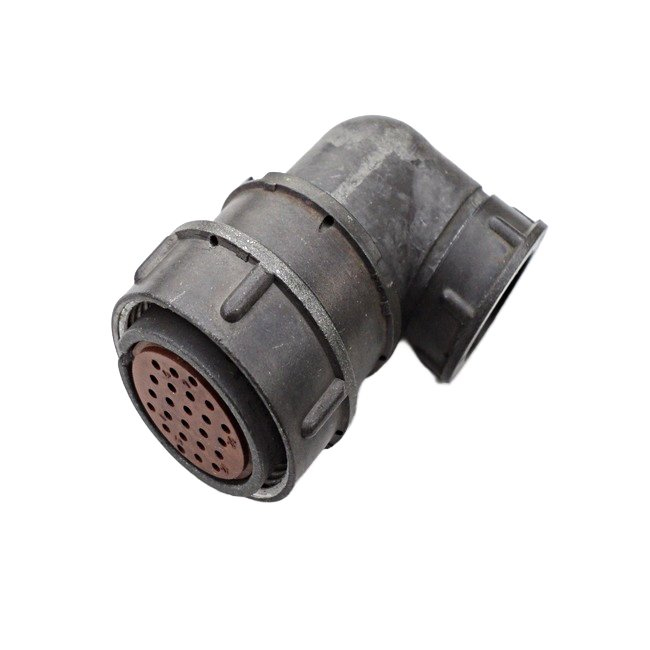

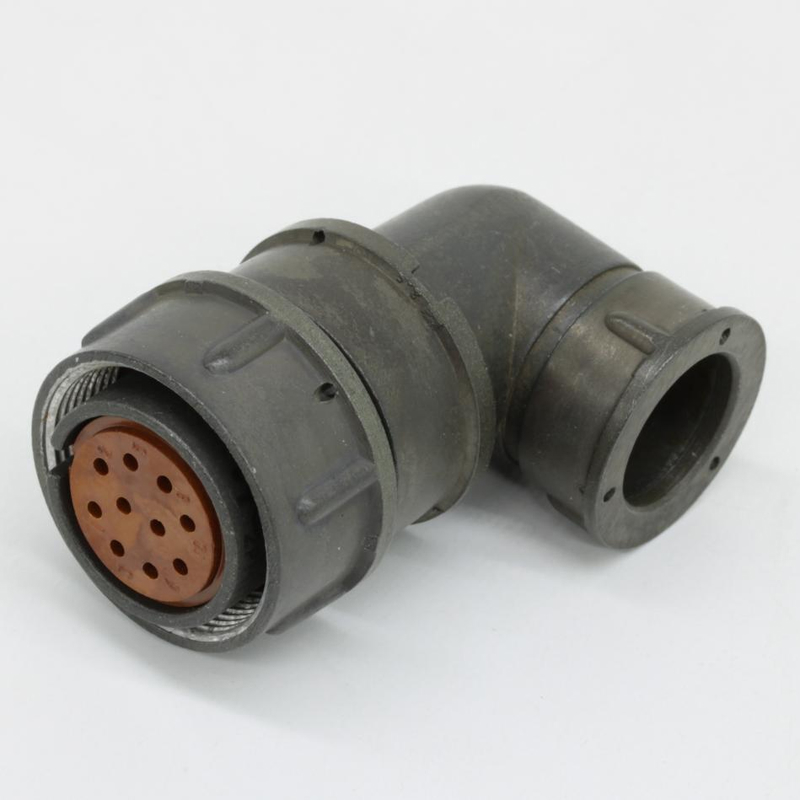

Благодаря всеклиматическому исполнению разъём сохраняет работоспособность в широком диапазоне внешних воздействий и может применяться в условиях тропического климата, повышенной влажности, запылённости и значительных перепадов температур. Конструкция предусматривает угловой патрубок с гайкой, что делает изделие удобным для монтажа в ограниченном пространстве и при прокладке кабеля под углом к оси ответной части.

Основные технические характеристики

Изделие имеет диаметр корпуса 39 мм и оснащено 45 контактами, соответствующими сочетанию номер 2. Разъём рассчитан на работу при напряжении до 560–700 В. Допустимая сила тока на один контакт составляет от 3 до 36 А, что позволяет использовать изделие в цепях с различной нагрузочной способностью. Сопротивление контактов не превышает 2 мОм, сопротивление изоляции — не менее 1000 МОм, что обеспечивает стабильность электрических параметров в процессе эксплуатации.

• Диаметр корпуса — 39 мм.
• Количество контактов — 45, сочетание номер 2.
• Тип патрубка — угловой, с гайкой для экранированного кабеля.
• Рабочее напряжение — до 560–700 В.
• Сила тока на контакт — от 3 до 36 А.
• Сопротивление контактов — до 2 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Теплостойкость — 100 градусов Цельсия.
• Срок службы — до 25 лет.
• Наработка — не менее 5000 часов.

Конструктивные особенности

Корпус разъёма выполнен с обеспечением герметичности или высокогерметичности, что в соединённом состоянии гарантирует защиту внутренних элементов от проникновения пыли и влаги. Фиксация ответных частей осуществляется резьбовым способом, обеспечивающим плотное и виброустойчивое соединение. Контакты имеют серебряное покрытие, обозначенное индексом В1В, что снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей.

Разъём состоит из корпуса, изолятора и контактной группы. Подключение проводников производится методом пайки или обжима. Угловая конструкция патрубка с гайкой позволяет надёжно зафиксировать экранированный кабель и обеспечить целостность экранирования в месте ввода. Изделие рассчитано на многократные сочленения и расчленения при сохранении стабильных электрических характеристик.

Приёмка

Данное исполнение имеет категорию приёмки «5», что подтверждает соответствие изделия установленным требованиям к качеству и надёжности для ответственных применений.
