Назначение и область применения

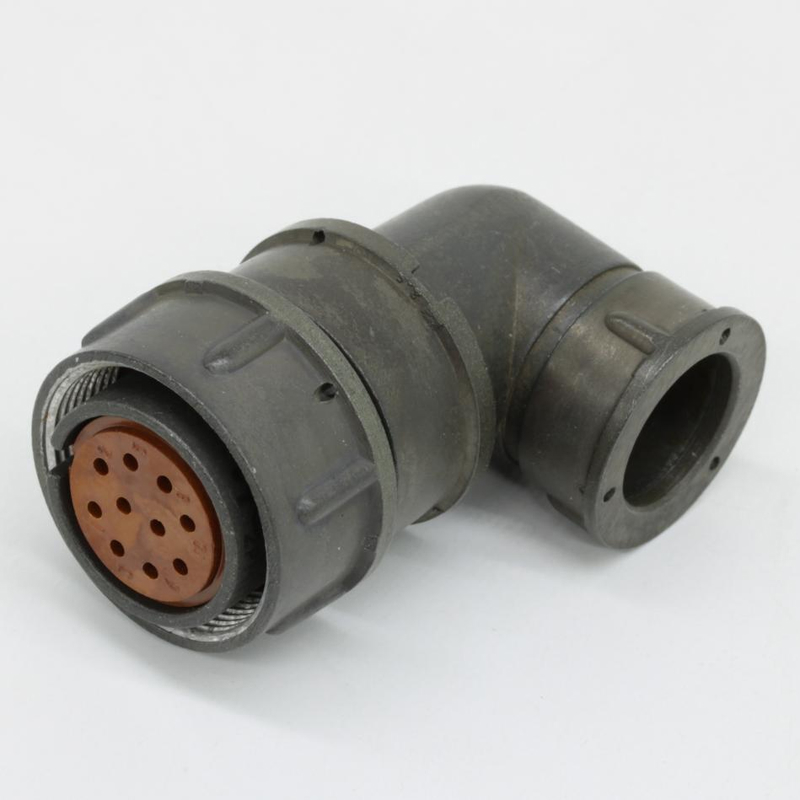

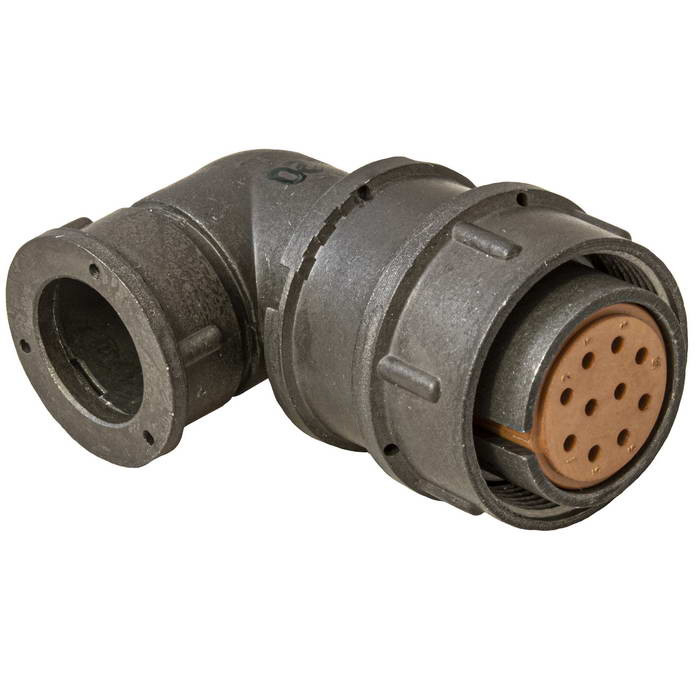

Разъём 2РМТ39КУЭ4Г2А1В «5» представляет собой круглый многоконтактный кабельный соединитель серии 2РМТ, предназначенный для коммутации электрических цепей постоянного и переменного тока в диапазоне частот до нескольких мегагерц. Изделие рассчитано на эксплуатацию в жёстких условиях, включая воздействие вибрации, ударов, повышенной влажности и широкого диапазона температур.

Основные области применения включают аппаратуру связи, системы автоматики и телемеханики, измерительное оборудование, а также специализированную технику, в том числе военного назначения. Разъём используется в качестве кабельной розетки и сочленяется с приборной или кабельной вилкой той же серии.

Расшифровка маркировки и конструктивные особенности

Маркировка изделия содержит следующую информацию о конструктивном исполнении:

• 2РМТ — серия резьбовых промышленных разъёмов с повышенной вибро- и ударостойкостью, допускающая экранирование.
• 39 — габарит корпуса; диаметр посадочного места составляет порядка 39 мм.
• К — кабельное исполнение корпуса, предназначенное для монтажа на кабель.
• У — климатическое исполнение для умеренного климата, обычно соответствующее категории УХЛ.
• Э — экранированный вариант с патрубком под экранированный кабель.
• 4Г2 — код контактной вставки, определяющий количество и диаметр контактов; литера «Г» указывает на гнёзда (розеточные контакты).
• А1 — вариант теплостойкости и герметичности, теплостойкость до 100 °С.
• В — материал покрытия контактов: серебро.

Вид сочленения — резьбовой, с одношпоночной поляризацией корпусов, что исключает ошибочный поворот при стыковке. Конструкция обеспечивает расчётное число сочленений и расчленений порядка 500 циклов при наработке не менее 5000 часов.

Электрические характеристики

Для разъёмов типоразмера 39 экранированного исполнения характерны следующие электрические параметры:

• Рабочее напряжение: до 560–700 В в зависимости от диаметра контакта.
• Ток на один контакт: для контактов малого диаметра порядка 4–8 А, для более крупных — до 15–18 А.
• Суммарный ток по всем контактам может достигать порядка сотен ампер в зависимости от конфигурации вставки.
• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях.
• Ёмкость между контактами: не более примерно 6 пФ.

Точные значения тока для конкретной вставки «4Г2» определяются комбинацией количества и диаметра контактов.

Механическая прочность и устойчивость к внешним воздействиям

Изделие рассчитано на работу в условиях интенсивных механических нагрузок. Допустимые параметры внешних воздействий включают:

• Синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 490 м/с².
• Одиночные удары с ускорением до 5000 м/с².
• Многократные удары с ускорением до 1000 м/с².
• Линейное ускорение до 2000 м/с².

Срок сохраняемости изделия составляет порядка 25 лет при соблюдении условий хранения.

Климатические условия эксплуатации

Разъём сохраняет работоспособность в широком диапазоне климатических воздействий:

• Рабочая температура окружающей среды: от −60 до +100 °С.
• Допустимая смена температур: от −60 до +150…180 °С кратковременно.
• Относительная влажность до 95–98 % при температуре +25…+40 °С.
• Работа при пониженном давлении до порядка 10⁻² мм рт. ст.
• Работа при повышенном давлении до примерно 0,5 МПа.

Монтаж и совместимость

Изделие предназначено для кабельного монтажа и совместимо с ответными частями серии 2РМ и 2РМТ. Наличие экранирующего патрубка позволяет выполнять подключение экранированного кабеля с сохранением целостности экрана, что особенно важно при работе в условиях электромагнитных помех. Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки для данной категории продукции.
