Назначение

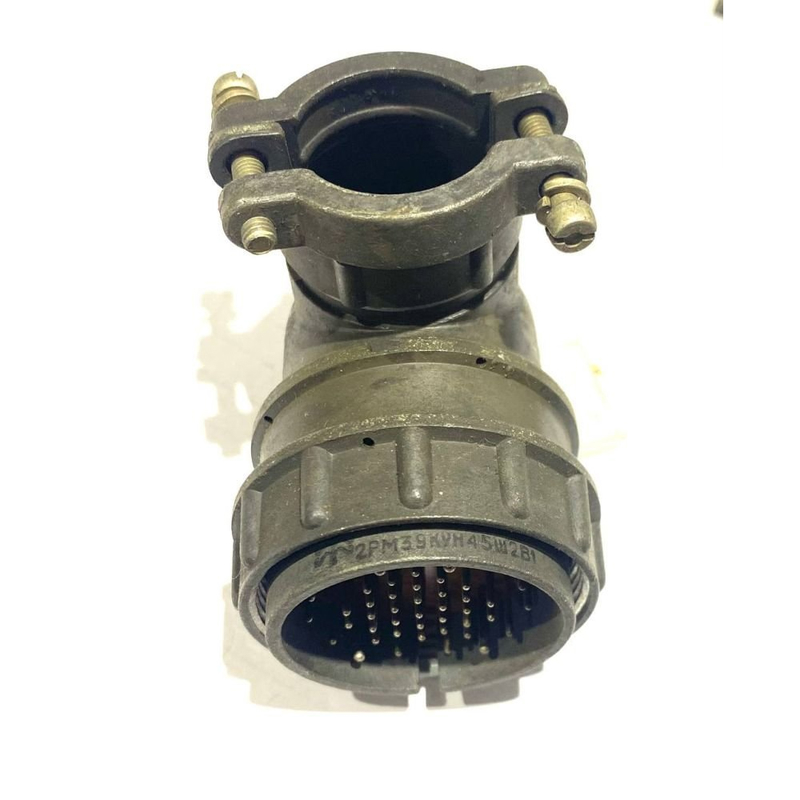

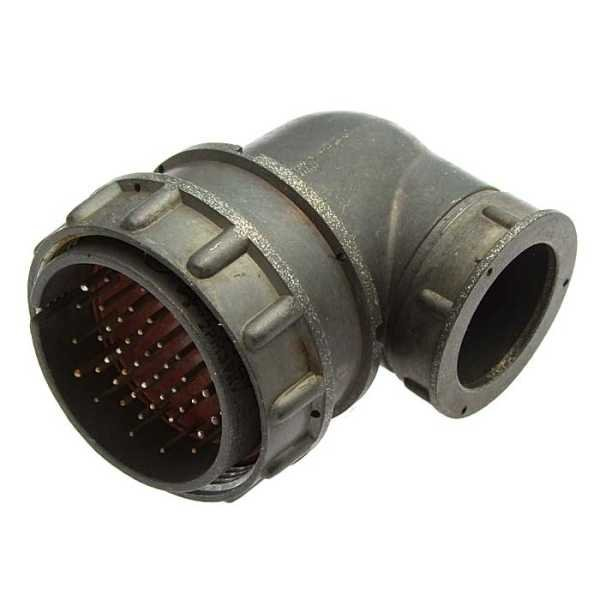

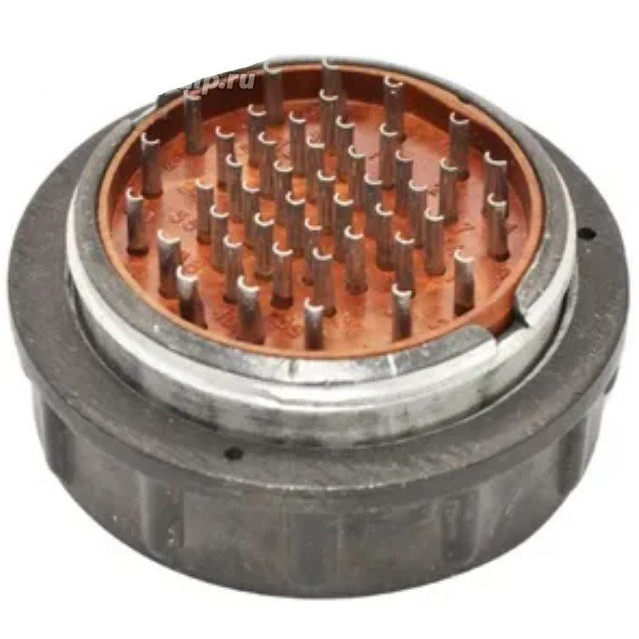

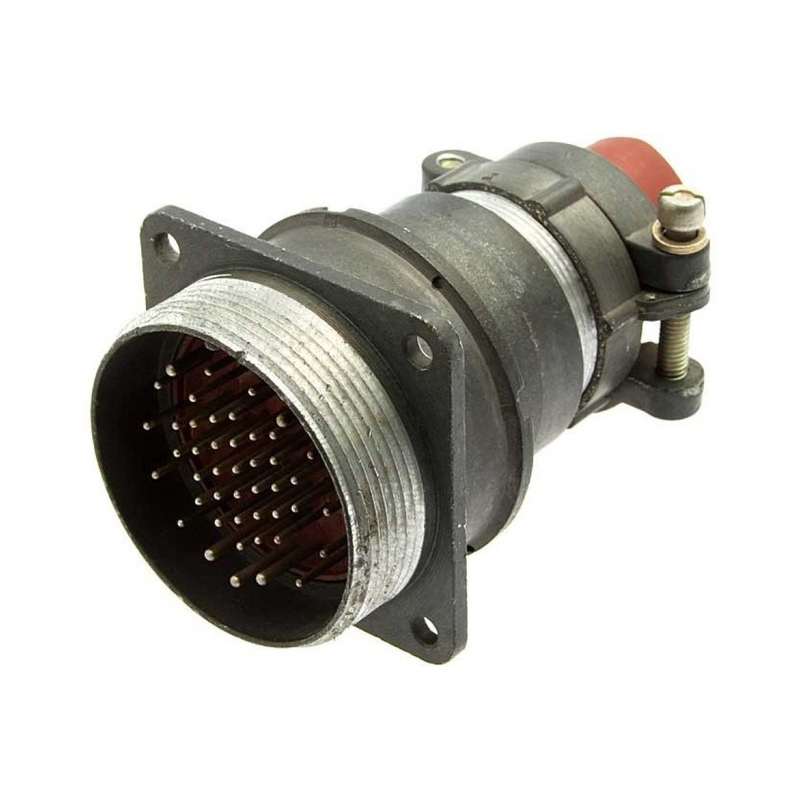

2РМТ39КУЭ45Ш2В1В — кабельная вилка из серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Вилка применяется там, где требуется надёжное механическое и электрическое соединение кабеля с ответной частью разъёма в условиях повышенных нагрузок и неблагоприятной внешней среды.

Конструкция относится к соединителям с резьбовым методом сочленения: фиксация выполняется накидной гайкой с шагом резьбы M42 на 1,5. Контакты штыревые, обозначение «Ш» в маркировке указывает на штыревую конфигурацию. Поляризация одношпоночная: паз обеспечивает правильную ориентацию при стыковке и исключает неверное подключение.

Подтверждённые особенности

• Количество контактов: 45, из них, как правило, 40 контактов диаметром 1 мм и 5 контактов диаметром 1,5 мм.
• Рабочее напряжение: до 700 и 560 В.
• Токовая нагрузка: до 4 А на контакт диаметром 1 мм, до 8 А на контакт диаметром 1,5 мм, суммарно до 167 А на разъём.
• Материал контактов: латунь ЛС59-1 с серебряным покрытием.
• Корпус: алюминиевый сплав с оксидированием, серый цвет.
• Изолятор: карболит или текстолит, коричневый цвет.
• Электрическая прочность изоляции: 2300 В; сопротивление изоляции не менее 5000 МОм.
• Ресурс: до 500 соединений и расчленений.
• Климатическое исполнение В2.1: всеклиматическое, рабочий диапазон от минус 60 до плюс 100 °C, влажность до 98 процентов при плюс 25 °C.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц при ускорении 50 g и к ударам до 500 g.
• Габариты: диаметр корпуса около 48 мм, высота примерно от 67,5 до 68 мм.
• Год: 85.

Конструкция и монтаж

Вид корпуса — кабельный, с уплотнительной втулкой. Исполнение патрубка прямое, предусмотрена гайка для неэкранированного кабеля; в отдельных вариантах патрубок отсутствует. Электрический монтаж выполняется пайкой, механический — объёмным способом. Контакты извлекаемые, что упрощает обслуживание и замену повреждённых элементов.

Изделие выпускается по техническим условиям ГЕ0.364.126. Производителями соединителей этой серии часто выступают АО «Завод Элекон» или аналогичные предприятия. Артикул товара — 70184, категория — 2РМТ.

Применение

Вилки серии 2РМТ востребованы в промышленных системах, авиационной и судостроительной технике, где необходимы надёжные соединения, работающие при вибрации, ударах, перепадах температуры и повышенной влажности. Благодаря большому числу контактов и высоким допустимым токам изделие подходит для силовых и сигнальных цепей в составе бортового и наземного оборудования. При подборе ответной части следует учитывать тип контактов, поляризацию и резьбовое сочленение M42 на 1,5.
